半导体行业在线浓度仪

维萨拉VAISALA半导体行业专用在线折光仪、浓度仪

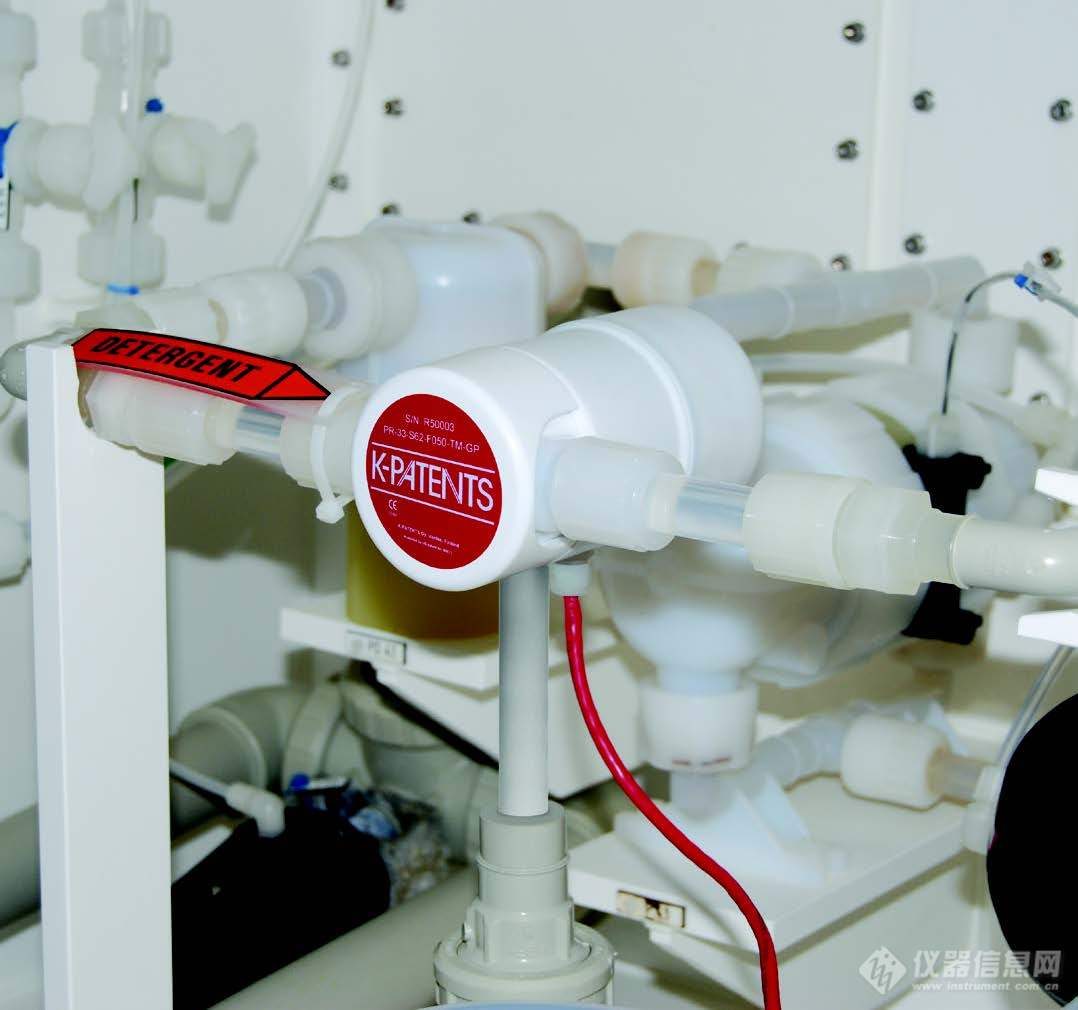

维萨拉 K-PATENTS® 半导体行业用折光仪 PR-33-S，适用于半导体液态化学品浓度的测量。

该折光仪外形紧凑，流通池采用改良超纯 PTFE 制成，适用于半导体液态化学品测量。可通过 ¼ 至 1 英寸的皮拉 Pillar 或扩口 Flare 连接。

维萨拉 K-PATENTS® 半导体行业用折光仪 PR-33-S 用于晶圆洁净室里的化学品浓度监测，通常被安装在混合、清洗、蚀刻和 (CMP) 等机台上。

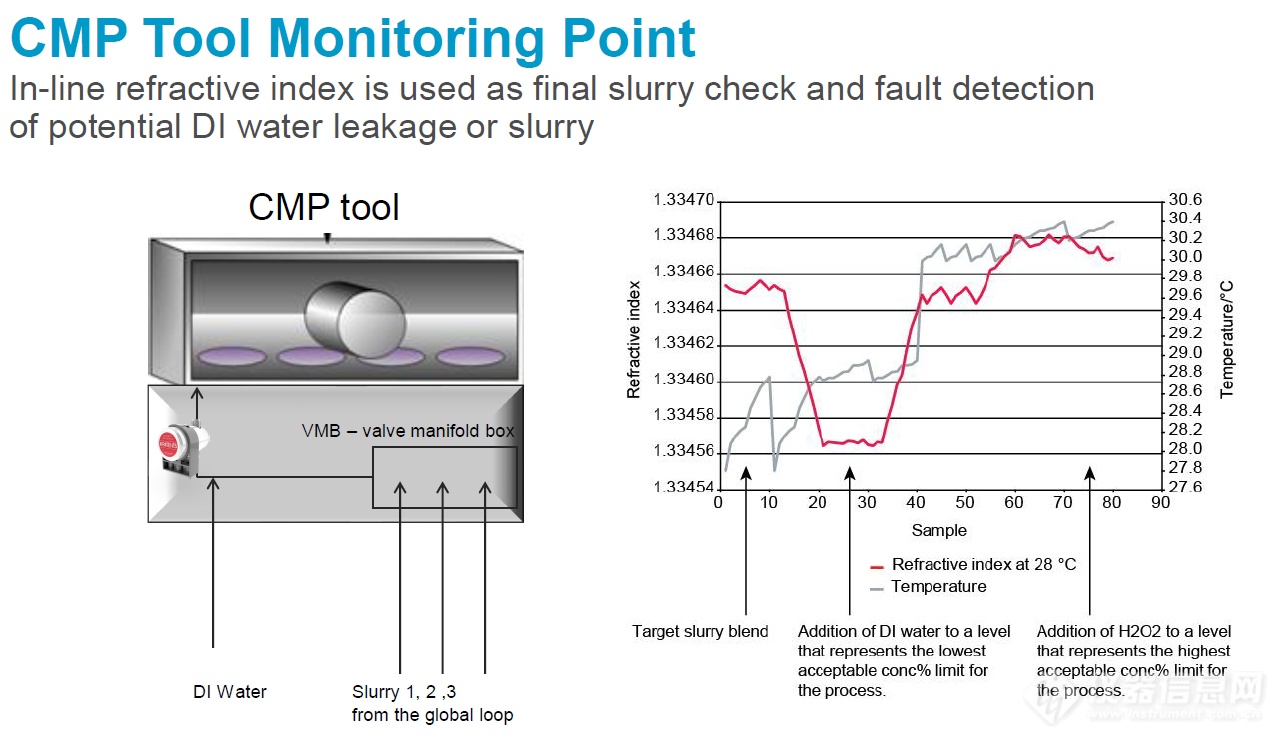

应用实例：CMP化学机械抛光工艺

CMP抛光工艺使用含氧化剂的浆料完成，氧化剂通常为过氧化氢 (H2O2)。在制造过程中，将晶圆和抛光垫紧密地压在一起，同时使二者各自以略微不同的速度逆时针旋转。将浆料铺在抛光垫的中央，然后结合运用机械操作和化学操作，逐步除去晶圆表面的材料，使晶圆表面局部和整体都顺滑平坦。

使用 CMP 浆料前，先在工厂对其进行混合或稀释。氧化物抛光浆料在购买时通常为浓缩状态，使用前在现场加水稀释，以减少运输和人工成本。一些多组分抛光浆料只能随用随混，因为这些浆料在混合后有效期很短。确保正确地混合至关重要，因为混合效果直接关系到化学反应速率和晶圆抛光速率；混合过程中的任何缺陷都会对可制造性和可靠性产生负面影响。尽管制造点 (POM) 的浆料控制很严格，但后续过程（包括运输、处理和过滤）会影响化学特性，因此需要对浆料进行连续监测，直到抵达使用点 (POU) 为止，以确保实现高产量。这样就需要有效、快速、可靠、准确且经济高效的计量工具和方法，因此许多制造厂选择使用折光仪。

如何借助折射率测量技术来提高生产质量

折射率 (RI) 测量技术是一种不消耗浆料的连续在线测量方法，可帮助制造厂在传递工艺相关的实时信息时迅速识别出浆料成分错误，从而减少存在风险的晶圆数量。CMP 浆料携带纳米颗粒，其固体含量为 1 - 30%（取决于浆料类型），因此对其中的过氧化氢浓度进行分析极具挑战性。但通过对特定浆料的折射率及温度特性进行标定，RI 测量法可以不惧这些困难条件，成功测量出钨浆料中的过氧化氢浓度并将误差控制在 ±0.03%（重量）以内。

此外，与电导率探头测试不同，RI 测量可以监测 H2O 2 浆料浓度，该指标可以反映浆料随时间的沉降和降解情况。因此，RI 不仅用于检验产品的质量，也用于监测进厂原始浆料各批次之间的变化，并验证混合 - 添加步骤。

维萨拉 K-PATENTS® 半导体行业用折光仪的优点

维萨拉 K‑PATENTS 半导体行业用折光仪为半导体制造环境设计。该仪器尺寸小且不含金属，因此适合在不影响工艺的情况下测量化学物质。
