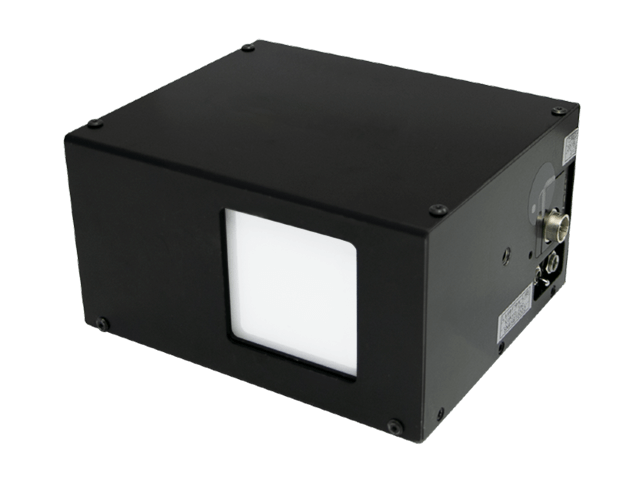

制造商：SAN-EI ELECTRIC CO., LTD. 型号：XES-50S3-PSCSAN-EI推出紧凑型钙钛矿太阳能电池研究用太阳光模拟器，严格匹配IEC60904-9 Ed3.0标准，在提高光谱不匹配度（A+或A++级）的同时，进一步优化了时间不稳定性（A+级），且大大增加了灯泡的使用寿命（达3000小时），为钙钛矿和叠层太阳能电池的性能和稳定性测试提供了有力支撑。l辐射面积：50mm×50mm；              l操作便捷，性能稳定；l光谱范围：300-1200nm l光谱不匹配性AM1.5G：≤±12.5%（A+级）；                      ≤±7.5%（A++级，可选）l光强时间不稳性：≤1%（A+级）；l光强不均匀性：≤2%(A级)；l最大辐射强度：≥1.4sun； l辐射强度可调:0.1~1.2sunl灯管平均寿命：≥3000小时； l工作距离：174mml支持远程光学快门控制;l自动强制风冷；l光源内置过热保护装置；配备灯时计装置，监控灯使用时长；l光谱不匹配性、光强时间不稳定性、光强不均匀性符合国际标准(A+A+A级):IEC 60904-9 Ed3.0；l出光方向：垂直向下1. 实测光谱不匹配性分布：；l标准配置滤片：l高光谱匹滤片（选件）l滤片选择表：2. 光强时间不稳定性测试：LTI 1%A+级；-优异的时间不稳定性@灯泡最大工作电流&最小工作电流，即工作点在高光和低光强时：3. 光强不均匀性测量：- 光强不均匀性@1sun- 光强不均匀性@不同光强下的参考表：- 产品咨询及购买请联系我们 -

钙钛矿（金属卤化物）为软晶格离子型半导体，晶格键合弱、热膨胀系数大、离子迁移能垒低，薄膜与多层器件结构极易累积残余拉 / 压应力，应力从薄膜制备、器件封装到服役光照 / 温变全过程持续演化，直接调控晶格畸变、缺陷生成、离子扩散与能带结构，是制约电池效率、稳定性与寿命的核心本征因素之一。一、应力来源与生成机理（制备原位产生 + 服役外源诱导两大类）（一）制备过程本征残余应力（成膜退火**留存，薄膜初始应力主体）1. 溶剂挥发与结晶收缩应力（最主要拉应力来源）钙钛矿前驱液旋涂 / 刮涂后，DMF、DMSO 等极性溶剂快速挥发，前驱体由液态向固态结晶收缩，晶粒体积收缩受基底刚性束缚无法自由形变，薄膜面内生成双轴拉伸应力；溶剂局部挥发不均、结晶速率差异化，造成晶界、晶粒间局部应力集中，晶界优先富集拉应变。退火升温时残留溶剂快速逸出，晶格短时收缩进一步放大残余拉伸应力，薄膜自上而下应力梯度分化：靠近基底受约束拉应力大，薄膜表层约束弱、应力偏小。2. 基底 / 功能层热膨胀系数 (CTE) 失配应力钙钛矿 CTE（~30–50 ppm/℃）远大于 TiO₂、SnO₂电子层（~3–8 ppm/℃）、ITO 玻璃基底（~5 ppm/℃）、空穴传输层 Spiro-OMeTAD（~20 ppm/℃）。退火高温→室温降温过程：钙钛矿收缩幅度远大于下层基底，被基底牵制无法收缩，面内受拉应力、垂直方向受压应力；若柔性 PET 基底（CTE~70 ppm/℃）则相反，降温钙钛矿被基底挤压产生面内压缩应力，是柔性器件应力独特来源。3. 晶格本征错配与组分不均匀内应力•A 位阳离子（FA⁺、MA⁺、Cs⁺）尺寸差异、卤素（I⁻/Br⁻/Cl⁻）混配不均，造成八面体扭曲、局部晶格失配，晶粒内部产生微观点阵应力；多晶薄膜晶粒取向杂乱、晶界原子配位缺失，晶界成为应力聚集位点；异相成核带来晶粒尺寸分化，大晶粒与小晶粒形变不协调诱发局部应力。（二）器件服役过程动态演化应力（光照、温循、外力持续生成，应力随使用不断累积）1. 光致晶格膨胀应力（光 - 机械耦合应力，光照专属）钙钛矿受光激发产生电子 - 空穴对，激发态削弱 Pb-X 轨道键合、八面体扩张，薄膜宏观光膨胀，晶粒相互挤压，晶界处生成局部压应力；持续稳态光照下应力缓慢弛豫释放，昼夜明暗交替则发生周期性胀缩，应力往复循环累积（昼夜循环衰减远快于连续光照的核心诱因）。2. 温度循环交变应力（户外昼夜 / 季节温变主导）昼夜温差（-10~60℃）引发钙钛矿反复热胀冷缩，多层结构热胀系数差异被持续放大：升温钙钛矿膨胀受压、降温收缩受拉，周期性交变应力不断在晶界与界面累积深陷阱缺陷，缺陷无法暗态自修复，加速器件长效衰减。3. 外力与界面应力（柔性 / 叠层器件特有）柔性电池反复弯折、拉伸时，钙钛矿层与脆性 ITO、无机传输层模量严重失配，弯曲内侧受压、外侧受拉；钙钛矿 / 硅叠层中晶硅低热膨胀约束钙钛矿形变，界面持续累积压 / 拉复合应力，极易界面分层开裂。二、应力全周期演化规律（从成膜→静置→服役三阶段动态演变）1. 成膜退火阶段：应力定型（残余应力锁定）旋涂湿膜：溶剂挥发→瞬时拉应力快速上升；热退火（80~150℃）：高温晶格松弛、部分应力释放，降温收缩被基底束缚，最终定型：常规刚性基底薄膜以面内拉伸残余应力为主；通过添加剂 / 界面修饰可调控为均匀压缩应力（有益应变）。2. 室温静置老化：应力缓慢弛豫 + 局部重分布薄膜内高能应力位点自发弛豫：微小拉应力通过晶格弛豫小幅释放；但晶界、界面高应力区无法自发消除，随微量离子迁移，应力向晶界持续富集，逐步由均匀应力转变为局域集中应力。3. 光照 + 温循服役：应力动态往复累积（破坏性演化）•连续恒定光照：光致膨胀应力缓慢弛豫，应力整体小幅下降，缺陷生成速率平缓；•昼夜交替温光循环：热胀 + 光膨胀协同，晶格每日周期性伸缩，应力拉 - 压往复交变，应力无法有效弛豫，深能级缺陷持续累积，是户外电池加速衰减关键路径；•临界应力阈值：局部应力超过晶格结合能→晶界萌生微裂纹，裂纹沿应力方向扩展，应力快速向裂纹尖端聚集，裂纹贯通后薄膜分层失效。三、应力对钙钛矿电池光电性能的双重影响（拉伸应力普遍劣化、适度均匀压缩应力优化性能）（一）拉伸应力（薄膜最常见，负面主导，拉应变 > 0.3% 性能快速下滑）1. 微观缺陷爆炸式增殖，非辐射复合激增拉伸应力拉伸八面体、拉长 Pb-I 键，卤素空位（）、铅间隙缺陷形成能大幅降低，本征点缺陷密度提升 1~2 个数量级，大量深能级陷阱落在禁带中；光生载流子被陷阱俘获，非辐射复合损耗飙升，开路电压Voc、填充因子 FF 显著下降。2. 离子迁移势垒降低，组分分相与界面退化拉应力弱化晶格束缚，I⁻、MA⁺、FA⁺迁移活化能下降，光照 / 温变下卤素离子定向迁移，宽带隙混卤钙钛矿发生卤化物相分离；离子向钙钛矿 / 传输层界面扩散，腐蚀空穴传输层与电极，界面接触劣化、串联电阻上升。3. 宏观薄膜开裂、界面剥离高拉应力集中于晶界，沿晶生成微米级裂纹，裂纹阻断载流子输运通路；钙钛矿与传输层界面应力脱粘分层，光生电荷无法有效收集，短路电流断崖式下跌，器件效率不可逆衰减。4. 能带畸变、光学带隙漂移拉伸使 Pb 6s-I 5p 反键轨道重叠减弱，价带顶下移、带隙小幅拓宽，薄膜光吸收边蓝移，可见光吸收减少，进一步受损。（二）均匀压缩应力（可控有益应变，0.1%~0.4% 适度压应变优化器件）1. 晶格致密化、抑制缺陷与离子扩散均匀压缩收缩八面体，提升卤素空位形成能，压制点缺陷生成；晶格致密后离子迁移能垒抬升，有效抑制离子迁徙与相分离，非辐射复合大幅降低，Voc提升 20~60 mV。2. 调控轨道耦合优化光电特性适度压缩增强 Pb-X 轨道重叠，带隙小幅窄化、光吸收范围拓宽，提升可见光利用率、提升；载流子迁移率提升，电荷输运阻力下降、FF 优化，认证效率普遍提升 1%~2.5%。3. 提升热 / 光稳定性压应力抵消服役时光致膨胀与热膨胀形变，削弱昼夜循环交变应力，大幅减缓循环老化速率，器件 T80 寿命（效率降至初始 80% 时长）提升数倍。负面特例：局部非均匀压缩应力：晶粒局部受压不均→晶格畸变、局部相变、应力集中开裂，同样劣化性能。（三）交变循环应力（昼夜温光耦合，稳定性致命损伤）周期性拉 - 压交替应力持续往复扭曲晶格，不断生成无法自修复的**性深陷阱，缺陷持续累积；随老化时间延长，缺陷贯穿薄膜形成漏电通道，器件漏电流激增，长期户外效率衰减速率是恒温连续光照的 2~3 倍。四、应力调控思路（基于演化机制的工程优化）1. 添加剂晶格预压调控：A 位有机盐、卤化铵（BMCl、苯基氯化硒）掺杂，嵌入晶界锚定八面体，制备全膜均匀压缩应力薄膜，抑制残余拉应力；2. 界面工程：改性 TiO₂/SnO₂基底表面能，引入粘弹性缓冲层（聚合物 PEDOT 复合层），耗散界面失配应变，梯度释放底部集中应力；3. 晶界交联缓冲：原位聚合柔性聚合物（P-AMPS）分布于晶界，形成柔性缓冲网络，隔断晶界应力传递、钝化缺陷，缓解光热胀缩应力累积；4. 制备工艺优化：梯度退火、慢速溶剂退火，减缓溶剂挥发速率，均匀结晶降低成膜收缩拉应力。该如何测量钙钛矿太阳能电池的应力呢？推荐设备kSA MOS 原位薄膜应力仪kSA MOS Ultra Scan 薄膜应力测量系统kSA MOS Thermal Scan 薄膜热应力测量系统光谱可调太阳光模拟器XHS-50S1 双灯太阳光模拟器XES-300S1 太阳光模拟器LED太阳光模拟器 20cm×20cm or 30cmx30cmQFLS准费米能级分裂测试仪绝对PL/ELQY量子产率测试系统钙钛矿太阳能电池PL/iVoc/Bandgap成像系统

引言金属卤化物钙钛矿（MHP）作为新一代光伏材料的核心代表，其光电转换效率已突破 26%，逼近单晶硅电池的理论极限，同时具备原料储量丰富、制备能耗低、可溶液法量产等独特优势，被视为下一代光伏产业的核心技术方向。然而，残余应力引发的薄膜稳定性劣化与表面褶皱问题，已成为制约钙钛矿光伏从实验室走向产业化的核心瓶颈。溶液法制备的钙钛矿薄膜，因与玻璃、硅等基底的热膨胀系数相差一个数量级，易产生 50~200 MPa 的双轴残余应力。应力不仅会加速离子迁移、诱发相分离，大幅缩短器件寿命，还会在厚膜中引发宏观表面褶皱 —— 而合理的控制薄膜应力正是实现高效单结电池和叠层电池的必要条件。长期以来，行业对钙钛矿应力的认知仅停留在“最终薄膜的残余应力” 层面，无法揭示溶液加工过程中应力的萌生、演化与褶皱形成的动态关联，导致应力调控多依赖经验性的组分改性，往往会牺牲钙钛矿的带隙、载流子迁移率等核心半导体性能。美国布鲁克海文国家实验室与北卡罗来纳州立大学的联合研究团队，通过多模态原位表征技术，首次完整揭示了卤化物钙钛矿薄膜成膜全过程的应力演化规律。其中，MOS（多光束光学传感器）激光衬底曲率测量系统作为核心无损测量工具，实现了应力的实时、高灵敏度、非破坏性监测，为破解钙钛矿应力与褶皱难题提供了关键技术支撑。一、传统应力表征方法的核心困境在MOS（多光束光学传感器）系统广泛应用之前，钙钛矿薄膜应力的表征主要依赖 X 射线衍射（XRD）、拉曼光谱等非原位技术，这些方法存在三大不可逾越的局限性：1. 只能表征最终状态，无法捕捉动态演化：非原位测量仅能获得退火后固态薄膜的平均残余应力，无法追踪前驱体干燥、反溶剂滴加、相变、退火等关键步骤中应力的实时变化，导致无法明确应力的起源与演化路径。2. 空间分辨率不足，无法区分多层应力：传统方法难以区分表层与体相、晶界与晶粒内部的应力差异，更无法揭示成膜过程中“表层 - 下层” 的力学相互作用。3. 易干扰样品，测量结果失真：部分表征方法需要对样品进行预处理（如切割、刻蚀），会引入额外的人工应力，且无法模拟真实的溶液加工环境。正是这些技术局限，导致行业长期存在一个关键误区：认为钙钛矿薄膜的残余应力主要来源于热退火过程中的热膨胀失配。而MOS 原位应力测量技术的出现，彻底推翻了这一认知，证明溶液加工过程中的相变才是应力产生的核心源头。二、MOS 多光束光学传感系统：原位应力测量的 “黄金标准”MOS 激光衬底曲率系统是基于Stoney 方程的薄膜应力测量技术，其核心原理是：当薄膜沉积在柔性衬底上时，薄膜的应力会导致衬底发生弯曲，通过测量衬底曲率的变化，即可**计算出薄膜的应力大小与方向。相较于传统方法，MOS 系统在钙钛矿薄膜应力表征中展现出无可替代的优越性：1. 实时原位监测，捕捉应力演化全流程MOS 系统可在旋涂、反溶剂滴加、退火等完整的溶液加工过程中，连续采集衬底曲率数据，时间分辨率可达毫秒级。在本次研究中，研究团队通过 MOS 系统，首次**捕捉到了反溶剂滴加后 2~3 s的应力起始信号，明确了应力萌生与相变进程的时间关联 —— 应力并非在完全相变后产生，而是在溶胶完成 30%~35% 体积转化时就已出现。2. 超高灵敏度，检测微弱应力变化MOS 系统对衬底曲率的检测灵敏度可达10-6 m-1，对应力的分辨率优于 0.1 MPa，能够精准捕捉钙钛矿成膜过程中微弱的应力波动。例如，研究中**测量出FAPbBr3薄膜的稳态拉应力为 10.20 MPa，FACsPbIBr 和 FAMACsPbIBr 薄膜的拉应力分别为 10.7 MPa 和 9.7 MPa，这些数据为定量分析应力与器件性能的关联提供了基础。3. 非破坏性测量，不干扰成膜过程MOS 系统采用非接触式光学测量，无需对样品进行任何预处理，也不会引入额外的应力或光诱导效应（如卤化物偏析）。研究中选择\(FAPbBr_3\)作为基准体系，正是因为其宽禁带特性避免了激光诱导的副反应，确保了 MOS 测量结果的真实性。4. 多模态兼容，实现应力与物化性能的同步关联MOS 系统可与原位 UV-Vis 透射 / 反射光谱、原位光致发光（PL）、原位掠入射广角 X 射线散射（GIWAXS）等技术无缝集成，实现 “应力 - 相变 - 晶体生长 - 形貌” 的同步表征。这一特性是本次研究取得突破的关键：通过将 MOS 的应力数据与 PL 的晶体生长数据、UV-Vis 的相变数据相结合，研究团队首次建立了 “纳米晶团聚 - 表层硬壳形成 - 应力萌生” 的完整逻辑链。三、MOS 系统揭示的钙钛矿应力与褶皱核心机制基于 MOS 系统的原位测量数据，研究团队提出了颠覆性的 * “硬壳 - 溶胶” 成膜力学模型 *，彻底阐明了钙钛矿薄膜应力与褶皱的演化规律：1. 应力起源：表层硬壳的相变收缩通过 MOS 系统的实时监测，研究团队发现：无反溶剂时，钙钛矿晶粒离散生长，无法形成连续膜层，因此无明显可测应力；而反溶剂滴加后，表层纳米晶快速团聚渗流，形成连续的钙钛矿硬壳，此时硬壳因相变发生体积收缩，与基底之间产生力学耦合，进而萌生双轴拉应力。MOS 数据明确显示：应力起始点与 PL 测量的 “纳米晶团聚点” 完全重合，且应力演化速率与晶体生长速率、相变速率呈正相关。这一发现直接证明了相变诱发的表层硬壳收缩是应力产生的核心原因，而非传统认知中的热膨胀失配。2. 褶皱成因：拉压应力的动态失衡对于厚膜体系，MOS 系统捕捉到了更为复杂的 “拉 - 压” 应力转换过程：初期表层硬壳相变产生拉应力，随后下层厚溶胶因大量溶剂释放发生横向收缩，对硬壳施加压应力。当压应力超过硬壳的临界屈曲强度时，就会引发表面褶皱。研究中，MOS 系统在 1.2 M 和 1.5 M 高浓度 FACsPbIBr 薄膜中，观测到了明显的曲率下降信号（对应压应力产生），这一信号与光学显微镜下的褶皱形成过程完全同步。而当硬壳厚度占铸态膜厚度的比例超过 0.3 时，MOS 数据显示应力重新转为拉应力，褶皱也随之自发松弛。3. 无褶皱调控：基于应力动态平衡的工艺优化基于 MOS 系统提供的应力演化曲线，研究团队开发了一种简单有效的无褶皱厚膜制备方法：通过延长旋涂时间，促进硬壳缓慢纵向生长，逐步抵消下层溶胶的压应力。当 MOS 监测到应力稳定为拉应力时，再进行热退火，即可获得平整无褶皱的微米级钙钛矿厚膜。这一调控方法无需改变钙钛矿的化学组分，完全基于工艺参数的动态优化，避免了组分改性带来的半导体性能损失，为高效叠层电池的制备提供了关键技术路径。四、MOS 原位薄膜应力测量系统在钙钛矿光伏领域的技术价值与意义本次研究充分证明，原位应力测量是钙钛矿光伏领域不可或缺的核心表征技术，而 MOS 系统作为原位应力测量的首选工具，其技术价值与意义体现在三个方面：1. 突破机理认知瓶颈，建立应力工程理论基础MOS 系统首次实现了钙钛矿成膜全过程应力的定量表征，明确了应力的起源、演化路径与褶皱形成机制，推翻了长期以来的错误认知，为钙钛矿应力工程建立了坚实的理论基础。2. 提供精准调控靶点，实现应力的动态可控基于 MOS 系统的实时数据，研究人员可以精准调控反溶剂滴加时间、旋涂速率、退火温度等工艺参数，实现应力的动态平衡。相较于传统的经验性调控，这种基于定量测量的调控方法效率更高、可重复性更强，更适合大规模量产。3. 推动厚膜与叠层电池产业化，提升器件稳定性无褶皱厚膜是实现高效叠层电池的核心，而 MOS 系统为厚膜的应力与形貌调控提供了标准化的表征工具。同时，通过优化应力状态，可以大幅降低钙钛矿薄膜的离子迁移速率与相分离倾向，显著提升器件的长期稳定性。五、总结与展望卤化物钙钛矿光伏的产业化进程，本质上是一个不断解决“性能 - 稳定性 - 成本” 三角矛盾的过程。残余应力作为连接材料微观结构与器件宏观性能的关键桥梁，其精准测量与调控已成为行业**攻克的核心难题。MOS 多光束光学传感系统以其实时原位、高灵敏度、非破坏性、多模态兼容的独特优势，成为破解钙钛矿应力与褶皱难题的关键技术。本次研究不仅揭示了钙钛矿薄膜应力演化的核心机制，更建立了一套完整的原位应力表征与调控方法，为钙钛矿光伏的应力工程指明了方向。未来，随着 MOS 系统与人工智能、自动化制备技术的深度融合，有望实现钙钛矿薄膜应力的实时闭环调控，进一步提升器件的效率与稳定性。同时，MOS 原位应力测量技术也将拓展到 OLED、量子点薄膜、柔性电子等更多薄膜半导体领域，推动整个光电产业的技术进步。推荐设备kSA MOS 原位薄膜应力仪kSA MOS Ultra Scan 薄膜应力测量系统kSA MOS Thermal Scan 薄膜热应力测量系统光谱可调太阳光模拟器XHS-50S1 双灯太阳光模拟器XES-300S1 太阳光模拟器LED太阳光模拟器 20cm×20cm or 30cmx30cmQFLS准费米能级分裂测试仪绝对PL/ELQY量子产率测试系统钙钛矿太阳能电池PL/iVoc/Bandgap成像系统

LED 太阳光模拟器用于 AM0 多结电池测试，核心痛点集中在光谱离散失配、子电池电流失衡、紫外 / 近红外覆盖不足、空间 / 时间均匀性差、温度耦合误差、校准与溯源困难六大类，直接导致 I‑V 参数失真、效率误判与在轨性能预测失效。下面从原理到落地逐一拆解问题、成因与影响，并给出可执行的对策。一、AM0 与多结电池的基本特性• AM0 标准：大气层外光谱，辐照度1367 W/m²，光谱范围180–2500 nm，紫外（180–400 nm）与近红外（1100–2500 nm）能量占比显著高于 AM1.5G。• 多结电池（如 GaInP/InGaAs/Ge 三结）：￮子电池带隙：1.85 eV（顶）/1.4 eV（中）/0.67 eV（底）￮光谱响应：300–1800 nm，各子电池电流需精准匹配，电流最小的子电池限制整体输出。￮对光谱形状极敏感，微小失配会导致Isc、Voc、FF、效率全面偏移。二、LED 模拟器的核心问题与机理1. 光谱匹配度不足（最致命）问题表现：LED 为离散线谱（350–1700 nm，单峰半宽 20–50 nm），与 AM0 连续光谱偏差大；紫外（1100 nm）缺口明显、700–900 nm 谷值深。• 成因：￮LED 波段有限，难以覆盖180–350 nm深紫外与1700–2500 nm远红外。￮单波段 LED 呈高斯峰，峰谷差可达 30–50%，无法平滑连续。￮多通道独立驱动，光谱叠加非线性，校准后易漂移。• 对多结电池的影响：￮顶电池（GaInP，300–650 nm）：紫外不足→Isc 偏低 5–8%。￮中电池（InGaAs，650–900 nm）：700–900 nm 谷值→Isc 偏低 7–12%，成为电流瓶颈。￮底电池（Ge，900–1800 nm）：>1100 nm 缺口→Isc 偏低 10–15%。￮整体：效率低估 8–20%，子电池电流失衡，FF 下降 3–5%。2. 子电池电流失配（多结特有）• 问题表现：LED 光谱 “峰强谷弱”，导致某一子电池Isc 显著偏离 AM0 真值，整体受限于该子电池。• 典型案例：750 nm 附近 LED 缺失→中电池 Isc↓→三结电池 Isc 由40 mA/cm² 降至 35 mA/cm²，效率从32% 跌至 28%。• 成因：多结电池为电流串联型，输出由最小电流子电池决定；LED 光谱无法精准复现 AM0 各波段能量占比。3. 紫外与近红外覆盖缺陷• 紫外区（180–400 nm）：￮LED：350 nm 以下几乎无输出，350–400 nm 强度仅为 AM0 的30–50%。￮影响：顶电池Isc 偏低、Voc 虚高；无法评估紫外辐照衰减（航天关键指标）。• 近红外区（1100–2500 nm）：￮LED：主流仅到1700 nm，1700–2500 nm 完全缺失；1100–1700 nm峰谷差大。￮影响：底电池（Ge）Isc 严重低估，在轨（AM0）实际输出远高于测试值，设计功率不足。4. 空间均匀性与光斑质量问题• 问题表现：LED 阵列光斑呈网格状 / 边缘弱中心强光斑质量值得考虑。• 成因：￮多 LED 拼接，单灯发散角不一致，混合光学系统（积分球 / 复眼透镜）补偿有限。￮边缘光程长、损耗大，边缘强度低 10–15%。• 影响：￮局部电流失配→FF 下降、效率偏低。￮大面积电池测试重复性差，同片电池不同位置测试Isc 会有明显偏差。5. 时间稳定性与热漂移• 问题表现：连续照射5–10 min后，LED 结温上升→波长红移（2–5 nm）、光强衰减（5–10%）。• 成因：￮LED 电光转换效率30–50%，剩余能量转为热量；阵列密集、散热不均。￮温度升高→带隙收缩、波长红移，光谱匹配度进一步恶化。• 影响：￮I‑V 曲线漂移：测试过程中光强 / 光谱变化，数据失真、重复性差。￮长期稳定性测试失效：无法区分光致衰减与光源漂移导致的效率下降。6. 校准与光谱失配因子（SMM）误差• 问题表现：用单结硅电池校准光强（1367 W/m²），但光谱失配导致多结电池Isc 校准偏差较大；SMM 计算未考虑子电池 EQE 差异。• 成因：￮单结硅电池（响应 400–1100 nm）无法反映紫外 / 近红外对多结电池的贡献。￮LED 光谱离散、峰谷分明，SMM（按波段积分）计算时误差放大。• 影响：￮光强校准失效：显示 1367 W/m²，但子电池实际接收能量偏差较大。￮效率误判：校准后效率偏高 / 偏低，与高空实测不符。三、改善对策1. 光谱优化（核心）• 扩展波段：增加320–380 nm 紫外 LED与1700–2000 nm 红外 LED，覆盖300–1800 nm。• 填充谷值：填补 700–900 nm 谷值；多通道独立调光，逐波段匹配 AM0 光谱。• 光谱校准：基于各子电池 EQE，计算分波段失配因子，动态优化 LED 电流；定期（每周）用光谱仪校准，确保300–1800 nm 匹配度 > 90%。2. 均匀性与光斑质量提升3. 稳定性与热管理• 主动散热：LED 阵列水冷 / 风冷，优化控温，减少光热耦合。• 实时反馈校准：加入光谱 / 光强实时监测，每10 s微调 LED 电流，抑制漂移；采用脉冲模式（10–100 ms），降低热积累。4. 校准方法优化（多结专用）• 子电池分级校准：a. 用标准三结电池校准整体 Isc；b. 用单结子电池标准件分别校准顶 / 中 / 底电池 Isc；c. 迭代优化 LED 光谱，使各子电池 Isc 与 AM0 真值偏差 1%。• 光谱失配因子（SMM）修正：按子电池 EQE 加权计算 SMM，校准 Isc 时引入 SMM 修正，减少光谱失配误差。四、总结LED 太阳光模拟器用于 AM0 多结电池测试，光谱离散失配是根源，引发电流失衡、参数失真、可靠性误判等连锁问题。通过扩展波段、谷值填充、子电池分级校准、主动热管理，尽可能控制误差，满足一般航天应用；高精度标定 / 认证仍建议用AM0双灯/单氙灯太阳光模拟器。推荐设备：l双灯太阳光模拟器/双光源太阳光模拟器光谱可调太阳光模拟器XHS-50S1 双灯太阳光模拟器XHS-80S1 双灯太阳光模拟器XHS-220S1 双灯太阳光模拟器 l单灯太阳光模拟器XES-40S3 太阳光模拟器XES-50S2 太阳光模拟器XES-70S1 太阳光模拟器XES-100S1 太阳光模拟器XES-160S1 太阳光模拟器XES-200S1 太阳光模拟器XES-300S1 太阳光模拟器 lLED 太阳光模拟器LED太阳光模拟器 10cm×10cmLED太阳光模拟器 20cm×20cm or 30cmx30cm大面积LED太阳光模拟器   500mm×500mm

双灯太阳光模拟器（氙灯 + 卤素灯）在 AM0 多结太阳能电池测试中的核心优势，是全光谱精准覆盖、分波段独立可调、光谱匹配度高、失配误差最小化，完美适配三 / 四结（GaInP/GaAs/InGaAs/Ge）电池 300–1800 nm 的宽光谱响应与 AM0（1367 W/m²）太空标准。一、核心原理：双光源光谱互补双灯采用氙灯（300–700 nm）+ 卤素灯（700–1800 nm）组合，分段匹配 AM0 光谱：• 氙灯：覆盖紫外–可见光，匹配 AM0 短波（300–700 nm），色温≈5500 K，与太阳高度吻合。• 卤素灯：补足近红外（700–1800 nm），氙灯在 > 1000 nm 能量严重不足，卤素灯光谱平滑、红外强，精准匹配 AM0 长波。• 光学融合：双光经椭球镜聚焦、滤光片修正、复眼透镜匀光，形成300–1800 nm 连续光谱，无缝贴合 AM0标准光谱。二、AM0 多结电池的测试痛点多结（如三结 GaInP/GaAs/Ge）电池由顶 / 中 / 底子电池串联，各子电池吸收波段严格分区：• 顶电池（GaInP）：300–700 nm（紫外–可见光）。• 中电池（GaAs）：700–950 nm（近红外）。• 底电池（Ge）：950–1800 nm（长波红外）。• 单灯致命缺陷：单氙灯在 > 750 nm 光谱畸变严重，峰谷差大，导致中 / 底电池电流失配，测试误差可达4%–5%，无法满足航天级精度（三、五大显著优势详解1. 全光谱覆盖（300–1800 nm），零盲区匹配 AM0• 单灯：仅 300–1200 nm，>1200 nm 无输出，底电池（Ge）响应完全缺失。• 双灯：覆盖300–1800 nm，完整覆盖三结电池所有吸收波段，光谱范围与 AM0 标准完全一致。• 价值：确保顶 / 中 / 底子电池均被充分激发，串联电流匹配，测试数据反映真实性能。2. 分波段独立可调，精准校准各子电池• 三波段独立控制：￮波段 1（350–760 nm）：氙灯功率调节→顶电池电流校准。￮波段 2（760–950 nm）：滤光片组合调节→中电池电流校准。￮波段 3（950–1800 nm）：卤素灯功率调节→底电池电流校准。• 闭环校准案例：初始中 / 底电池电流偏高 4.1%/4.6%；经独立调节后，三结电流误差 • 价值：彻底解决子电池电流失配问题，测试精度从单灯的±4% 提升至 ±0.5%。3. 光谱匹配度极高（• 单灯：750–1200 nm 匹配度差（±25%，A 级下限），峰谷波动大，光谱失配误差显著。• 双灯：全波段光谱不匹配性 （出厂≤±5%，A 级 +），远优于 IEC 60904-9 A 级（±25%）。• 价值：光谱失配因子（MM）≈1，消除光谱形状差异带来的系统误差，数据可直接用于航天标定。4. 红外波段稳定性优异，长波测试无漂移• 氙灯：红外（>800 nm）能量低、波动大，光衰快，长期稳定性差。• 卤素灯：近红外光谱平滑、能量稳定，光衰率 950–1800 nm 稳定性达 A 级 +（。• 价值：底电池（Ge）测试无长波漂移，I–V 曲线重复性好，适合航天级电池的批量标定与老化测试。5. 适配航天级 AM0 标准，满足航天器电源严苛要求• 标准符合性：￮光谱：AM0，300–1800 nm，匹配度 ￮辐照度：1367 W/m²（AM0 标准）。￮均匀性：￮稳定性：• 用户验证：中国计量院、航天五院、南开大学等航天 / 光伏机构采购，用于卫星、空间站用三 / 四结砷化镓电池的标定与验收。五、总结双灯太阳光模拟器是AM0 多结太阳能电池测试的黄金标准，其核心价值在于：• 全光谱覆盖：300–1800 nm，零盲区匹配 AM0。• 分波段独立可调：精准校准顶 / 中 / 底子电池，电流误差 • 超高光谱匹配度：• 红外高稳定：长波无漂移，适合航天级批量标定。对于航天器用三 / 四结砷化镓电池，双灯是唯一能提供航天级测试精度的模拟器，直接决定电池在轨性能评估的准确性与可靠性。推荐设备：l双灯太阳光模拟器/双光源太阳光模拟器光谱可调太阳光模拟器XHS-50S1 双灯太阳光模拟器XHS-80S1 双灯太阳光模拟器XHS-220S1 双灯太阳光模拟器 l单灯太阳光模拟器XES-40S3 太阳光模拟器XES-50S2 太阳光模拟器XES-70S1 太阳光模拟器XES-100S1 太阳光模拟器XES-160S1 太阳光模拟器XES-200S1 太阳光模拟器XES-300S1 太阳光模拟器 lLED 太阳光模拟器LED太阳光模拟器 10cm×10cmLED太阳光模拟器 20cm×20cm or 30cmx30cm大面积LED太阳光模拟器   500mm×500mm

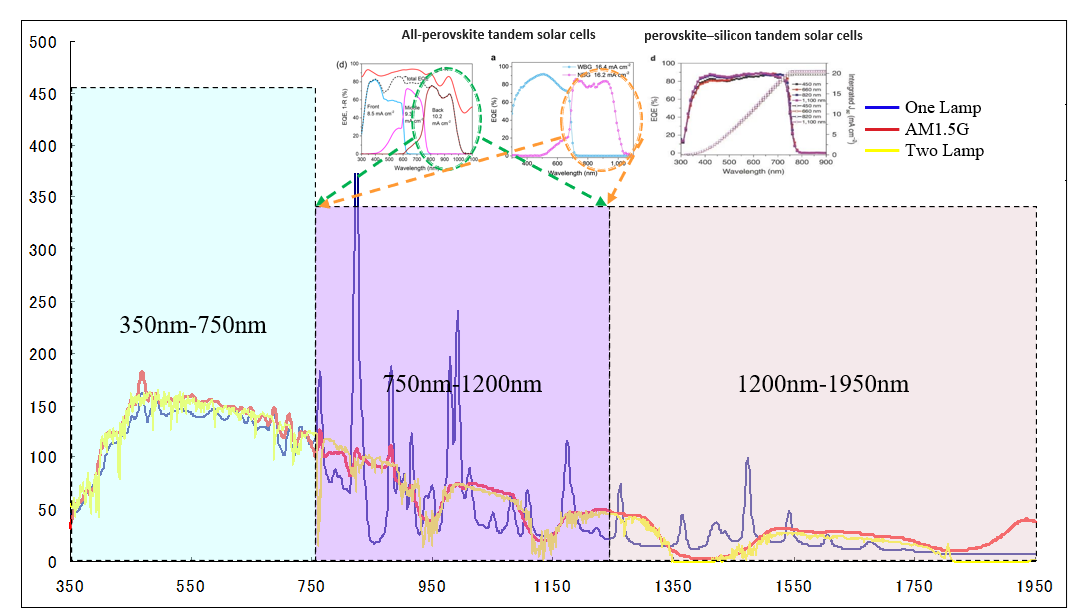

双灯（氙灯 + 卤素灯）太阳光模拟器在叠层电池测试中的核心优势，是全波段光谱精准匹配 + 子电池电流精准可控 + 长波能量充足 + 稳态稳定性高，从根源解决单灯在 700–1200nm 匹配差、易致叠层 Jsc 与 PCE 严重失真的痛点。一、叠层电池测试的核心痛点（单灯太阳光模拟器难以解决）叠层（如钙钛矿 / 硅）由顶电池（300–750nm，钙钛矿）+ 底电池（700–1200nm，晶硅）串联，核心要求：• 双波段高匹配：顶电池对350–550nm极敏感；底电池依赖700–1200nm近红外，单灯太阳光模拟器（仅氙灯）在 > 750nm能量断崖式下跌、尖峰 / 谷值严重。• 子电池电流严格匹配：串联结构 Jsc 由电流最小子电池限制，微小光谱偏差（尤其长波）会打破电流平衡，PCE 误差可达5–10%。• 宽光谱连续覆盖：需300–1200nm连续平滑光谱很好匹配AM1.5G光谱，然而单灯太阳光模拟器难以兼顾紫外 / 可见与近红外的同步精准匹配。二、双灯太阳光模拟器的核心原理（光谱互补 + 分段优化）• 光源组合：短弧氙灯（300–700nm，紫外 / 可见）+ 卤素灯（700–1200nm，近红外），光谱互补、无缝拼接，且高度匹配AM1.5G标准光谱。• 光学设计：双光路独立控制→椭球反射镜聚焦→分段滤光片修正→复眼透镜匀光，实现300–1200nm 全波段高度贴合 AM1.5G标准光谱。匹配精度：光谱不匹配性≤±5%（A +级），远优于单灯（>±15%）。三、五大显著优势（直击叠层测试要害）1. 全波段光谱精准匹配，彻底解决长波失配• 单灯缺陷：>750nm 能量不足、波动大，底电池 Jsc严重低估（5–8%），叠层 PCE虚高 2–3 个百分点。• 双灯优势：卤素灯精准补全700–1200nm近红外，光谱平滑无尖峰；顶 / 底电池波段同步高匹配，MMF 接近 1（|MMF-1|无需复杂修正。• 数据对比：同一块钙钛矿 / 硅叠层，单灯测 PCE=24.5%，双灯测 = 22.8%（真实值），误差 2. 子电池电流精准可控，确保串联匹配• 核心价值：双灯可独立调节氙灯（短波）/ 卤素灯（长波）功率，精准模拟顶 / 底电池的光吸收比例，强制 Jsc 匹配。• 单灯局限：短波 / 长波绑定输出，无法独立调节，易出现“顶电池饱和、底电池欠流” 或反之，FF 下降 3–5%。3. 近红外能量充足，真实还原底电池贡献• 钙钛矿 / 硅叠层：底电池（晶硅）贡献40–50%总电流，依赖700–1200nm光子；双灯太阳光模拟器在该波段辐照度达标准值 95–105%，单灯太阳光模拟器仅60–70%。• 避免误判：单灯太阳光模拟器易低估底电池 Jsc，导致“钙钛矿顶电池性能虚高、晶硅底电池被低估” 的错误结论。4. 稳态输出 + 高稳定性，适配叠层长时间测试• 双灯太阳光模拟器特性：连续稳态（CW）输出，光强稳定性≤1%/h；无 LED 的 “离散光谱” 与 “通道漂移” 问题，适合30–60min稳态功率与老化测试。• 叠层价值：钙钛矿叠层易光致衰减，稳态光照可精准捕捉MPP 稳定输出，避免脉冲光源（如某些 LED）的瞬态误差。5. 宽光谱覆盖 + 高均匀性，适配多类型叠层• 光谱范围：300–1800nm（可拓展），覆盖钙钛矿 / 硅、钙钛矿 / CIGS、全钙钛矿叠层等，适配不同带隙顶电池（1.5–1.8eV）与底电池（1.1–1.4eV）。空间均匀性：Class A（2%），大光斑（22×22cm）边缘无衰减，避免局部电流失配导致的FF 与 PCE 虚高。    五、双灯太阳光模拟器实际测试价值（数据可靠 + 研发高效）1. 数据可重复、可比对：结果获计量院、高校、企业一致认可，避免“实验室数据不可复现” 的行业痛点。2. 精准指导叠层设计：准确区分顶 / 底电池的性能贡献，指导带隙优化、界面工程、电流匹配，加速 >25% 高效率叠层太阳能电池的研发。3. 降低测试风险：减少光谱失配导致的误判、返工、研发延误，尤其适合钙钛矿叠层等对测试条件极敏感的体系。六、总结双灯太阳光模拟器是叠层太阳能电池测试的黄金标准，其光谱互补、分段优化、独立可调、稳态高稳的核心特性，从根本上解决了单灯在长波匹配与子电池电流平衡上的致命缺陷，确保Jsc、Voc、FF、PCE等关键参数精准可靠，是高效率叠层研发、精准测量，认证与产业化的不可或缺的设备。推荐设备：l双灯太阳光模拟器/双光源太阳光模拟器光谱可调太阳光模拟器XHS-50S1 双灯太阳光模拟器XHS-80S1 双灯太阳光模拟器XHS-220S1 双灯太阳光模拟器l单灯太阳光模拟器XES-40S3 太阳光模拟器XES-50S2 太阳光模拟器XES-70S1 太阳光模拟器XES-100S1 太阳光模拟器XES-160S1 太阳光模拟器XES-200S1 太阳光模拟器XES-300S1 太阳光模拟器lLED 太阳光模拟器LED太阳光模拟器 10cm×10cmLED太阳光模拟器 20cm×20cm or 30cmx30cm大面积LED太阳光模拟器   500mm×500mm

把夏克-哈特曼波前传感器（如 Shack‑Hartmann、剪切干涉仪）引入光热透镜（PTL）弱吸收测试，本质是把传统 “单点光强检测” 升级为全场相位成像 + 定量波前畸变解析核心优势是：灵敏度更高、空间分辨更强、可分离表面 / 体吸收、抗干扰强、动态测量更准。下面从原理、优势、对比、落地价值四方面讲清楚。一、基本原理（结合 PTL）传统 PTL：泵浦光加热→热透镜→探测光强变化→光电二极管测单点强度→锁相放大算吸收。波前传感器 PTL：探测光穿过热透镜后，用SHWFS / 剪切干涉仪直接测波前相位分布，得到全场畸变（离焦、像散、高阶像差），再由波前畸变反演温度场→吸收率，不是间接光强，是直接相位。二、五大核心优势（直接命中传统痛点）1. 灵敏度飙升：亚 ppm 级，信噪比提升 10–100 倍• 传统：光强信号易被散射、振动、功率漂移淹没，极限≈1 ppm。• 波前：直接测相位变化（λ/1000–λ/5000），对弱吸收引起的微小折射率梯度更敏感；锁相 + 波前拟合，噪声抑制更强，可达 0.01–0.1 ppm。• 公式：波前畸变峰谷值 PV ∝ α・P・dn/dT/κ，线性度更好、动态范围更大。2. 空间分辨率与成像能力：从 “点” 到 “面”，缺陷可视化• 传统：单点扫描，分辨率≈50–100 μm，只能逐点拼图像，难定位微小缺陷。• 波前：全场并行测量（如 SHWFS 微透镜阵列采样密度可达每 mm² 数千点），空间分辨率10–30 μm，直接输出二维吸收分布图，直观看到高吸收点、划痕、杂质、膜层不均。• 对薄膜、微区缺陷、小尺寸晶体特别有用。3. 可分离表面吸收 vs 体吸收：传统方法做不到• 热透镜波前畸变包含离焦（体吸收主导）+ 高阶像差（表面 / 界面吸收主导）。• 波前传感器可通过Zernike 多项式分解，把体吸收（低阶：离焦、球差）和表面吸收（高阶：像散、彗差、高频波纹）定量分离，精准评估膜层质量与基体本征吸收。• 对高反膜、增透膜、镀膜元件是刚需功能。4. 抗干扰强、稳定性高：环境噪声影响大幅降低• 传统：光强易受泵浦功率漂移、振动、空气扰动、杂散光影响，基线漂移大，需频繁校准。• 波前：测相对相位差，对共模噪声（如整体光强波动、慢漂移）不敏感；同时可实时监测并校正光路漂移（如泵浦 / 探测光斑偏移、热漂移），长期稳定性显著提升。•适合工业现场、长时间连续检测。5. 动态测量与机理研究：捕捉瞬态热演化• 传统：只能测稳态或慢变信号，难跟踪热透镜建立 / 消失过程。• 波前传感器实时帧率（数十至数百 Hz），可记录热透镜从纳秒到秒级的动态演化，研究热扩散、非线性吸收、激光损伤前兆，对高功率激光元件可靠性评估价值大。三、与传统光强式 PTL 对比（一目了然）四、典型应用场景（最能体现价值）1. 高功率激光薄膜（HR/AR）：测膜层弱吸收、污染、微缺陷，分离表面 / 体吸收，预判损伤阈值。2. 激光晶体（YAG、KTP、LBO）：体吸收均匀性、生长缺陷、退火效果评估，二维成像定位高吸收区。3. 深紫外 / 高损伤阈值光学元件：超弱吸收（亚 ppm）检测，传统方法信噪比不足。4. 工业在线检测：镀膜线、晶体出厂质检，快速成像、稳定性好、抗环境干扰。五、小结波前传感器把光热透镜法从“点检测、弱灵敏、难分离” 升级为 “面成像、超高灵敏、可分表面 / 体吸收、强抗扰、动态测量”，是当前弱吸收测试技术的***路线，尤其适合高功率、高精密光学元件的研发与质检。推荐产品：光热弱吸收测试仪EUV / DUV光热吸收测试仪光热吸收测量系统Shack-Hartmann夏克-哈特曼传感器/UV波前传感器‍高速型夏克哈特曼波前传感器EUV/DUV极紫外/深紫外波前传感器/Shack-Hartmann夏克-哈特曼传感器UV/VIS激光光束质量分析仪            高功率激光光束分析仪

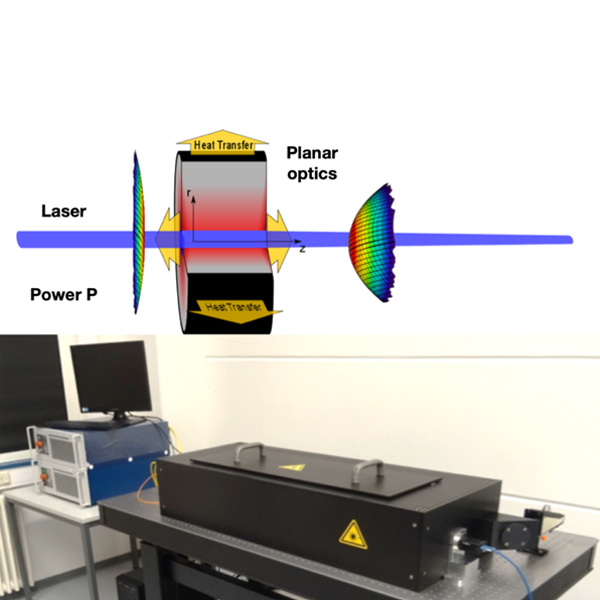

光热透镜法（Photothermal Lens, PTL）弱吸收率测试仪，核心是用泵浦光诱导局部热透镜 + 探测光读取相位畸变 + 锁相放大提取微弱信号，实现 ppm 甚至亚 ppm 级别的超高灵敏度吸收测量，是高能激光光学元件（晶体、薄膜、玻璃）弱吸收表征的主流设备。一、核心原理：激光诱导热透镜效应1. 基本物理过程• 泵浦光加热：一束高功率泵浦激光（如 1064 nm）聚焦到样品表面 / 内部，样品微弱吸收（ppm 级）后通过无辐射弛豫转化为热量。• 热场与折射率梯度：热量以光斑为中心径向扩散，形成高斯型温度分布；温度梯度导致折射率梯度（dn/dT≠0），等效形成一个动态微透镜（热透镜）。• 探测光相位调制：另一束低功率探测光（如 633 nm He-Ne）穿过热透镜区域，波前被折射率梯度调制，产生聚焦 / 散焦与相位畸变。• 信号提取与吸收反演：探测光的远场强度变化与样品吸收率α成正比；通过锁相放大器提取与泵浦光同频的交变信号，标定后反演得到α。2. 关键公式（简化）热透镜信号幅值 S 与吸收率 α 的关系：• ：泵浦光功率• ：折射率温度系数• ：样品热导率• 适用条件：弱吸收（α。二、仪器光路结构（分光路 / 共光路）1. 标准分光路（经典 PTL）• 泵浦光路：激光器→斩波器（调制频率 f=10–100 Hz）→光强稳定器→聚焦透镜→样品焦点。• 探测光路：He-Ne 激光→偏振 / 功率控制→与泵浦光平行入射→同一聚焦透镜→样品表面（与泵浦光斑重合）→反射 / 透射→孔径光阑→光电探测器。• 信号处理：探测器→锁相放大器（参考信号来自斩波器）→数据采集与标定→吸收分布图像。2. 共光路干涉（PCI，高灵敏改进型）• 泵浦光与探测光同路径、同焦点，探测光直接干涉热透镜引起的相位变化，噪声更低、灵敏度更高（可达 0.1 ppm）。• 核心优势：抑制光路漂移与散射噪声，适合超光滑薄膜与高均匀性晶体。三、核心技术模块详解1. 光源系统• 泵浦光源：￮波长：1064 nm（近红外，适配多数光学元件）、532 nm（可见光）、1550 nm（通信波段）。￮功率：5–20 W（连续 / 准连续），功率稳定性 ，避免信号漂移。￮光束质量：M²• 探测光源：￮波长：632.8 nm（He-Ne，低噪声、高相干性）。￮功率：1–5 mW，低功率避免额外加热。2. 光学调制与聚焦• 斩波器：频率 10–200 Hz，方波调制，为锁相提供参考，同时抑制直流噪声。• 聚焦透镜：焦距 50–150 mm，高 NA（数值孔径），泵浦光斑直径 10–50 μm，保证高功率密度与空间分辨率。• 光斑重合：泵浦与探测光斑同轴、同焦点，重合精度 3. 信号检测与处理• 光电探测器：硅光电二极管 / 雪崩光电二极管（APD），低噪声、高响应速度，捕捉探测光强变化。• 锁相放大器：核心部件，提取与斩波频率同频的信号，抑制 1/f 噪声与环境光干扰，信噪比提升 10³–10⁴倍。• 数据采集与标定：￮用 \\标准吸收样品（如已知吸收率的金属膜 / 中性密度滤光片）\\建立信号 S 与吸收率 α 的线性关系。￮二维扫描：样品置于电动平移台（精度 吸收分布成像（分辨率 10–50 μm）。4. 环境与装调控制• 隔振：气浮隔振平台，抑制振动引起的光斑抖动（• 控温：环境温度稳定±0.1℃，避免热胀冷缩导致的光路漂移与 dn/dT 变化。• 避光：暗室 / 遮光罩，消除杂散光干扰。四、关键性能指标（行业标准级）• 测量灵敏度：≤0.1 ppm（亚 ppm），常规型号≤1 ppm。• 测量范围：10⁻⁷–10⁻⁴（0.1 ppm–0.01%）。• 空间分辨率：10–50 μm（取决于泵浦光斑大小）。• 重复性：连续 10 次测量，RMS 波动≤5%。• 样品适配：尺寸 2×2×2 mm³ 至 50×50×50 mm³；透明 / 半透明晶体、薄膜、玻璃；表面 / 体吸收均可测。五、与传统方法对比（优势显著）六、典型应用场景1. 激光晶体：YAG、KTP、LBO 等体吸收与缺陷检测，评估生长工艺与退火效果。2. 光学薄膜：高反（HR）、增透（AR）膜弱吸收与污染检测，预判激光损伤阈值。3. 光学玻璃：熔石英、ZF 玻璃等均匀性与杂质吸收表征。4. 高能激光系统：元件吸收分布成像，定位高吸收缺陷，避免热畸变与损伤。七、技术难点与优化方向• 难点 1：光斑重合精度—— 泵浦与探测光斑易漂移，需高精度同轴调节 + 实时反馈锁定。• 难点 2：热扩散干扰—— 高导热样品（如金属）热信号衰减快，需提高调制频率 + 短曝光采集。• 难点 3：表面 / 体吸收分离—— 薄膜表面吸收与基体体吸收叠加，需变温测量 + 模型拟合分离。• 优化方向：飞秒泵浦（超快热透镜，抑制热扩散）、机器学习信号解耦、多波长同步测量。总结光热透镜法弱吸收率测试仪凭借超高灵敏度（亚 ppm）、空间分辨、非接触、无损等优势，成为高能激光光学元件弱吸收表征的金标准。其核心是热透镜效应 + 锁相放大 + 精密光路控制，通过优化光源、聚焦、信号处理与环境控制，可实现稳定、可靠的弱吸收测量与分布成像。推荐产品：光热弱吸收测试仪EUV / DUV光热吸收测试仪光热吸收测量系统Shack-Hartmann夏克-哈特曼传感器/UV波前传感器‍高速型夏克哈特曼波前传感器EUV/DUV极紫外/深紫外波前传感器/Shack-Hartmann夏克-哈特曼传感器UV/VIS激光光束质量分析仪            高功率激光光束分析仪

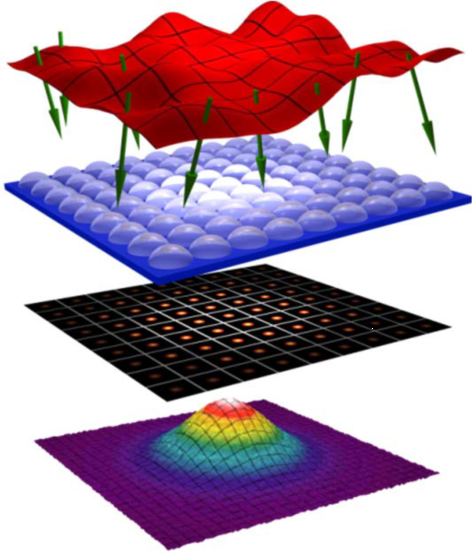

夏克–哈特曼波前传感器核心原理：微透镜阵列将入射波前分割成子孔径，每个子孔径聚焦成光斑，通过光斑质心偏移反演局部波前斜率，再重构完整波前。按结构、微透镜类型、工作方式、波段、应用场景、采样方式等维度可系统分类，以下是完整分类体系：一、按微透镜阵列（MLA）结构与光学设计分类1. 常规孔径型（标准SHWFS）• 结构：单一尺寸、规则排布的微透镜阵列（方形/六角密排），无额外调制；• 特点：结构简单、标定容易、适用绝大多数通用场景；• 局限：动态范围与探测精度相互制约（大动态→子孔径大→精度低；高精度→子孔径小→动态范围小）。2. 双微透镜阵列型（双/ 多阶SHWFS）• 结构：两级/多级微透镜串联，第一级粗测大斜率，第二级精测小斜率；• 优势：同时兼顾大动态范围+高探测精度，适合强畸变波前（如大气湍流、强像差光学系统）。3. 可变孔径/自适应微透镜型• 结构：微透镜阵列焦距/孔径可调（液晶微透镜、MEMS微透镜阵列）；• 特点：可根据波前畸变大小动态切换采样分辨率，自适应匹配畸变程度。4. 离轴/偏心微透镜阵列型• 结构：微透镜光轴相对系统光轴偏心排布；• 用途：用于大离轴角波前探测、激光光束倾斜补偿、天文大视场波前传感。5. 无焦/缩束型SHWFS• 结构：入射前加缩束/扩束光学系统，将大口径波前缩束后再入射微透镜；• 应用：大口径望远镜、高能激光系统波前检测，解决大口径与微透镜阵列尺寸不匹配问题。二、按微透镜阵列制造工艺分类1. 光刻胶热熔型：成本低、量产性好，多用于教学、普通科研；2. 半导体干法刻蚀型：面形精度高、一致性好，用于高端科研、天文、精密光学检测；3. 模压/注塑型：适合大批量民用、工业在线检测；4. 液晶/电控微透镜阵列：可电控调焦，属自适应SH，多用于动态波前校正系统。三、按光斑探测与信号采集方式分类1. 面阵探测器型（主流）• CCD/CMOS探测器（CMOS因高帧率、低功耗逐步替代CCD）；• 细分：全局快门（适合高速动态波前，如激光脉冲、湍流）、卷帘快门（低速静态检测）。2. 线阵探测器型• 一维微透镜阵列+线阵CCD；• 用途：仅探测一维波前斜率，如柱面镜检测、一维光束整形系统。3. 四象限探测器（QPD）阵列型• 每个子孔径对应1个QPD，质心计算速度极快；• 优势：带宽高，适合高速闭环自适应光学系统（AO）；• 局限：子孔径数量少，低分辨率。4. 扫描型SHWFS• 微透镜阵列或探测器机械扫描，分时采集光斑；• 用途：超大口径、低光强场景，降低探测器噪声影响。四、按工作波段分类1. 可见光波段（400–700 nm）：最通用，用于光学系统装调、人眼像差检测、实验室常规波前测试；2. 近红外波段（700–1700 nm）：红外光学系统、光纤通信、半导体激光检测；3. 中长波红外（3–14 μm）：红外热成像系统、高温目标波前探测；4. 紫外波段（UV）：光刻光学、紫外激光器、真空紫外光学系统检测；5. 多波段/宽光谱型：搭配消色差微透镜，用于多光谱成像系统、超连续谱激光检测。五、按工作模式/波前重构方式分类1. 斜率型（经典波前传感器）• 直接采集子孔径光斑质心，输出波前斜率数据；• 用Zernike多项式、Southwell/Hudgin重构算法重构波前；• 适用：绝大多数静态/准静态波前检测。2. 相位差/干涉增强型波前传感器• 引入参考光或微干涉结构，将波前相位差转化为光斑调制；• 优势：极弱畸变、高精度（λ/100量级），用于精密光学元件（如光刻机物镜、超光滑镜面）检测。3. 差分SH（差分波前传感）• 同时采集原始波前与参考波前，做差分运算；• 用途：消除系统固有像差，适合微弱动态畸变（如生物组织、大气微湍流）。六、按应用场景与功能分类1. 天文自适应光学用波前传感器• 大口径、高子孔径数、高帧率；• 对抗大气湍流，用于天文望远镜星点波前校正。2. 人眼像差仪（眼科波前传感器）• 小口径、近红外照明，测人眼高阶像差；• 用于近视手术术前检查、人工晶体设计、视光学研究。3. 激光光束质量诊断用波前传感器• 测激光波前畸变、发散角、M²因子、热透镜效应；• 应用：固体/光纤/半导体激光器、高能激光系统。4. 光学元件/系统装调检测用波前传感器• 检测透镜、反射镜、镜头、光刻机物镜的像差；• 用于光学加工、装调、质检环节。5. 工业在线检测型波前传感器• 小型化、抗震动、自动化集成；• 用于半导体光刻、精密光学元件量产质检。6. 生物医学显微波前传感器• 适配显微光路，测生物细胞、组织的波前畸变；• 用于生物成像、显微自适应光学。七、按动态响应/帧率分类1. 低速静态型（：静态光学元件检测、实验室标定；2. 中速型（10–100 Hz）：一般动态畸变、普通自适应光学；3. 高速型（>100 Hz，kHz级）：大气湍流、高速激光脉冲、超快动态波前校正。八、特殊衍生类型1. 哈特曼–夏克干涉仪：结合干涉原理，兼顾斜率与相位信息；2. 偏振敏感波前传感器：微透镜阵列集成偏振光栅，可同时测波前+偏振态；3. 超分辨波前传感器：结合超分辨算法，突破子孔径衍射极限，提升探测精度。推荐产品：‍         光热弱吸收测试仪Shack-Hartmann夏克-哈特曼传感器/UV波前传感器‍高速型 夏克哈特曼波前传感器EUV/DUV极紫外/深紫外波前传感器/Shack-Hartmann夏克-哈特曼传感器UV/VIS激光光束质量分析仪              高功率激光光束分析仪

夏克–哈特曼波前传感器的演化，本质是经典哈特曼检验→ 夏克改良微透镜阵列化 → 光电数字化 → 高速高分辨工程化 → 多领域拓展的完整技术演进链，可划分为奠基期、改良诞生期、光电数字化期、高速高精度工程期、多场景拓展期五个核心阶段，同时梳理关键里程碑人物、技术节点与标志性应用。一、理论奠基期：经典哈特曼检验（1900–1960s）1. 1900–1904 年：哈特曼检验诞生德国天文学家Johannes Franz Hartmann提出哈特曼检验（Hartmann Test），是夏克‑哈特曼传感器的原始雏形。• 原理：在望远镜物镜前放置一块开有离散小孔的光阑，将波前分割成多个子光束；通过测量子光束焦点位置偏移，计算局部波前斜率，反演波前畸变；• 目的：用于天文望远镜大口径镜面面形检测，解决当时大口径光学元件装调、镜面抛光质量检测难题；• 局限：小孔光阑为离散稀疏孔径，采样点少、精度低；需人工测量光斑位置，效率极低，仅适用于静态大口径镜面检测，无法用于动态波前探测。2. 1920–1960 年代：哈特曼检验的缓慢优化• 天文领域：哈特曼检验长期作为大口径天文镜面检测金标准，被用于威尔逊山、帕洛玛山望远镜的镜面装调；• 局限始终未突破：离散小孔、人工判读、无法实时测量，仅作为静态离线检测手段，无动态波前传感能力。二、改良诞生期：夏克‑哈特曼传感器正式提出（1960s–1970s）1. 1961 年：关键改良 —— 微透镜阵列替代小孔光阑美国光学物理学家Roland V. Shack与同事Ben Platt对经典哈特曼检验进行革命性改良：• 用规则排布的微透镜阵列（MLA）替代离散小孔光阑，每个微透镜作为独立子孔径，将入射波前分割并聚焦成规则光斑阵列；• 核心突破：连续密集采样，大幅提升波前斜率采样密度；无需复杂小孔光阑，结构更紧凑，奠定现代 SHWFS夏克‑哈特曼传感器的物理结构基础。2. 1971 年：正式定名与原理验证Shack 团队发表标志性论文，将改良后的装置正式命名为Shack‑Hartmann Wavefront Sensor（SHWFS夏克‑哈特曼传感器），完成原理样机验证：• 首次实现波前斜率的密集、同步采样；• 但此时仍依赖胶片 / 干板记录光斑，需事后人工 / 半自动判读，未实现实时数字化输出。3. 同期配套理论完善同期学者建立波前重构算法基础：Zernike 多项式拟合、Southwell/Hudgin 波前重构模型被提出，解决 “从斜率数据反演连续波前相位” 的数学问题，为后续数字化、自动化处理提供理论支撑。三、光电数字化期：实时探测技术成熟（1980s–1990s）核心驱动力：CCD/CMOS 面阵探测器、计算机数字图像处理的普及，解决光斑实时采集、质心自动计算难题，SHWFS 夏克‑哈特曼传感器从“静态检测工具” 升级为 “动态波前传感器”。1. 1980 年代：CCD 探测器引入，实现实时质心计算• 第一代基于CCD的 SHWFS夏克‑哈特曼传感器样机出现：微透镜阵列聚焦的光斑被 CCD 实时采集，通过计算机算法自动计算光斑质心位置，替代人工判读；• 关键进展：质心算法（阈值法、重心法、高斯拟合法）成熟，大幅提升光斑位置计算精度；• 应用落地：开始用于光学系统像差检测、激光光束质量诊断，从天文领域拓展到工业光学。2. 1990 年代：自适应光学（AO）领域爆发式应用天文领域的大气湍流校正需求，推动 SHWFS 技术高速迭代：• 1990 年代初：SHWFS 夏克‑哈特曼传感器成为天文自适应光学系统的标准波前传感器，替代早期剪切干涉仪、曲率传感器；• 标志性事件：1994 年，美国空军、欧洲南方天文台（ESO）将 SHWFS夏克‑哈特曼传感器用于大型望远镜 AO 系统，成功校正大气湍流造成的星点畸变；• 配套技术突破：高速 CCD、并行质心计算、实时波前重构算法（GPU 雏形应用），使 SHWFS夏克‑哈特曼传感器实现kHz 级动态响应，适配大气湍流毫秒级变化；• 其他领域拓展：1990 年代中后期，眼科人眼像差检测成为新热点——SHWFS 被改造为人眼像差仪，用于近视、散光、高阶像差测量，为个性化激光近视手术提供数据支撑。3. 1990 年代末：微透镜阵列制造工艺突破光刻、半导体刻蚀、模压工艺成熟，实现高精度、大批量微透镜阵列量产：• 从早期单颗加工，到晶圆级批量制造；• 微透镜面形精度、一致性大幅提升，大幅降低 SHWFS 夏克‑哈特曼传感器的成本，推动民用化、小型化。四、高速高精度工程化期：全领域商业化与技术迭代（2000s–2015）核心特征：CMOS 探测器普及、MEMS 微透镜、双级 / 多阶 SH、闭环自适应系统成熟，SHWFS 从科研样机全面转向标准化商业仪器，同时解决“精度–动态范围” 矛盾。1. 2000–2005 年：CMOS 替代 CCD，小型化、高速化• CMOS 探测器以高帧率、低功耗、高集成度优势，逐步替代 CCD 成为 SHWFS 主流探测器；• 小型化 SHWFS 夏克‑哈特曼传感器出现：集成微透镜、CMOS、FPGA 处理模块，形成便携式波前传感器，用于工业在线检测、激光光束诊断；• 关键技术：FPGA 实时质心计算，将波前重构延迟降至微秒级，满足闭环自适应光学实时控制需求。2. 2005–2010 年：技术瓶颈突破 —— 双级 / 可变孔径 SH 诞生经典 SH 存在固有矛盾：子孔径大→动态范围大但精度低；子孔径小→精度高但动态范围小。• 双微透镜阵列 SH、MEMS 电控可变焦距微透镜 SH 被研发：先粗测大斜率畸变，再精测小斜率，同时兼顾大动态范围与高精度；• 偏振敏感 SH、差分 SH 等衍生结构出现，拓展到偏振波前检测、微弱畸变检测场景。3. 商业化成熟标准化 SHWFS夏克‑哈特曼传感器产品，应用覆盖了天文 AO、眼科医疗、半导体光刻、激光加工、光学元件质检、自由曲面光学检测。五、多场景拓展与前沿升级期（2015–至今）当前 SHWFS 技术向超精度、超高速、多物理量同步探测、跨学科融合方向发展，同时深度适配半导体、新能源、前沿光学科研需求。1. 超精度探测（λ/100 及以上）结合干涉增强、超分辨算法、深度学习质心修正，突破传统 SH 精度极限，用于光刻机物镜、超光滑镜面、钙钛矿 / 半导体薄膜光学检测。2. 超高速与超快光学适配• 高帧率 CMOS（百万帧 / 秒）、条纹相机结合的 SHWFS夏克‑哈特曼传感器，用于飞秒激光、超快脉冲波前畸变、瞬态热透镜效应探测；• 适配钙钛矿太阳能电池、超快激光加工中的动态光学畸变检测需求。3. 多物理量同步传感• 偏振‑波前‑强度一体化 SH：同时测量波前畸变、偏振态、光强分布，用于液晶光学、钙钛矿光伏薄膜、非线性光学研究；• 红外 / 紫外波段专用 SH：覆盖紫外光刻、中红外热成像、半导体材料检测特殊波段。4.场景深耕重点拓展：半导体晶圆检测、光伏薄膜光学表征、自由曲面光学、国产大口径天文望远镜、国产光刻机配套检测等关键领域。5. 智能化升级引入深度学习、AI 质心识别、AI 波前重构，解决低信噪比、强噪声环境下的光斑识别难题，提升弱光、复杂背景下的探测稳定性，适配前沿材料科研的弱信号检测场景。 总结：SHWFS 发展核心脉络1. 1900–1960s：哈特曼检验奠基，静态离散孔径，人工判读；2. 1960–1970s：夏克改良微透镜阵列，SHWFS 诞生，静态密集采样；3. 1980–1990s：CCD + 计算机数字化，实时探测，天文 AO、眼科落地；4. 2000–2015：CMOS+FPGA + 双级结构，商业化成熟，精度 / 动态范围突破；5. 2015–至今：超精度、超高速、多物理量、AI 赋能，适配半导体、光伏、前沿光学科研。推荐产品:   光热弱吸收测试仪Shack-Hartmann夏克-哈特曼传感器/UV波前传感器‍高速型 夏克哈特曼波前传感器EUV/DUV极紫外/深紫外波前传感器/Shack-Hartmann夏克-哈特曼传感器UV/VIS激光光束质量分析仪              高功率激光光束分析仪

对于钙钛矿太阳能电池、叠层和多结太阳能电池的精准测量，太阳光模拟器的光谱失配是不得不考虑的关键因素之一。评估光谱失配对钙钛矿太阳能电池测试的影响，需要结合理论量化和实验验证，通过针对性分析关键参数的偏差规律、材料特性的依赖性及测试重复性，最终明确误差来源和程度。以下是具体的评估方法和步骤：一、核心量化指标：光谱失配因子（MMF）的计算光谱失配因子（Mismatch Factor, MMF）是评估光谱失配程度的核心参数，其物理意义是 “测试条件下电池的短路电流与标准条件（AM 1.5G）的比值”，直接反映光谱失配对 Jsc 的影响。计算公式如下：计算步骤与意义：1. 测量关键输入数据：· 用光谱仪测量太阳光模拟器在钙钛矿吸收波段（300~1000 nm，根据带隙调整）的Esim(λ)；· 测量电池的EQE(λ)（需确保 EQE 测试精度，尤其是吸收截止波长附近）。2. 计算 MMF：若 MMF=1 说明光谱完全匹配；MMF>1 表明模拟器在电池敏感波段光强过高，测量 Jsc 被高估；MMF3. 校正 Jsc：通过J sc,校正=Jsc,测量×MMF消除光谱失配对 Jsc 的一阶误差，这是评估的基础。二、关键性能参数的偏差分析光谱失配的影响需通过对比“失配光谱下的 IV 参数” 与 “标准光谱下的理论 / 校准值”，量化各参数的偏差幅度：1. 短路电流密度（Jsc）偏差· 直接偏差：通过 MMF 计算理论偏差（ΔJ sc=J sc,测量−Jsc,校正），并计算相对偏差（ΔJ sc/J sc,校正×100%）。· 判断建议：AAA 级太阳光模拟器在钙钛矿吸收波段（300~800 nm）的相对偏差若> 15%，说明光谱失配严重。· 波长依赖性验证：结合 EQE 曲线，定位偏差主要来源波段。例如，若 EQE 在 500 nm 处峰值较高，而模拟器 500 nm 光强比标准谱低，则该波段是 Jsc 偏差的主因。2. 开路电压（Voc）偏差· 测量不同光谱条件下的 Voc（如通过滤光片改变模拟器光谱分布，保持总光强一致），计算相对偏差（ΔVoc/Voc,校正×100%）。· 分析规律：若短波（3. 填充因子（FF）与效率（PCE）的连锁偏差· 计算 FF 的相对偏差（ΔFF=(FF测量−FF校正)/FF校正×100%），其中FF校正需结合校正后的 Jsc 和 Voc 重新计算。· PCE 总偏差：通过ΔPCE=(PCE测量−PCE校正)/PCE校正×100%评估，若偏差较大，则需重新校准光谱。三、滞后效应与重复性的评估光谱失配对钙钛矿 IV 曲线的滞后和重复性影响需通过统计分析验证：滞后程度波动：· 在同一模拟器下，重复测量正扫（从 Voc 到 Jsc）和反扫（从 Jsc 到 Voc）的 IV 曲线，计算滞后因子（HF=(PCE反扫−PCE正扫)/PCE反扫×100%）。· 对比不同光谱条件（如更换模拟器或调整滤光片）下的 HF 分布，若相对标准偏差（RSD）较大，说明光谱失配加剧了滞后不稳定性。四、组分依赖性评估（针对不同带隙钙钛矿）由于钙钛矿带隙（吸收截止波长）随组分变化，需评估光谱失配的差异化影响：1. 窄带隙钙钛矿（如 1.2~1.4 eV，吸收至 900 nm）：· 重点验证 700~900 nm 波段的光谱匹配，计算该波段的子 MMF（仅积分 700~900 nm），若子 MMF 偏差较大，则 Jsc 总偏差会显著增大。1. 宽带隙钙钛矿（如 1.6~1.8 eV，吸收至 680 nm）：· 重点验证 350~600 nm 波段的光谱匹配，同时监测 Voc 偏差，若该波段光强波动导致 Voc RSD较大，则需针对性校准。2. 对比实验：用同一模拟器测试不同带隙的钙钛矿，绘制“带隙 - 参数偏差” 曲线，明确模拟器光谱的 “敏感波长区间”。五、实验验证：控制变量法与标准电池校准1. 控制变量法：· 保持总光强（100 mW/cm²）不变，通过更换滤光片（如短波截止滤光片、长波截止滤光片）改变模拟器光谱分布，测量 IV 参数变化。· 例如：加 650 nm 截止滤光片（移除 > 650 nm 光）后，宽带隙钙钛矿（吸收至 680 nm）的 Jsc 应显著下降，若下降幅度与 EQE 预测偏差较大，说明原光谱在该波段失配。2. 标准电池对比：· 使用经认证的钙钛矿标准电池（或已知性能的参考电池），在待测太阳光模拟器和高精度标准太阳光模拟器（如双灯太阳光模拟器、A+A+A 级，光谱匹配误差 ±10%（MS级））上分别测试，对比参数偏差。· 若待测太阳光模拟器的 Jsc 与标准值偏差较大，且通过 MMF 校正后仍较大，则需重新校准模拟器光谱。总结：评估流程与合格标准1. 计算 MMF 并校正 Jsc，确保 Jsc 相对偏差足够小；2. 分析 Voc、FF、PCE 的连锁偏差，总 PCE 偏差足够小；3. 验证滞后因子和参数重复性，使得RSD足够小；4. 针对钙钛矿组分（带隙），评估敏感波段的光谱匹配，子波段 MMF 偏差足够小。通过以上步骤，可系统量化光谱失配的影响程度，为测试数据的可靠性提供依据。对于高精度研究，需确保所有指标均满足 AAA/A+A+A 级测试标准，即双光源/双灯太阳光模拟器是理想选择，并在论文中明确报告 MMF 值及校正方法。

对于钙钛矿太阳能电池、叠层和多结太阳能电池的精准测量，双灯/双源太阳光模拟器能更好的避免光谱失配对测试的影响，从而提高了测试结果的准确性。评估光谱失配对钙钛矿太阳能电池测试的影响，需要结合理论量化和实验验证，通过针对性分析关键参数的偏差规律、材料特性的依赖性及测试重复性，明确误差来源和程度。以下是具体的评估方法和步骤：一、核心量化指标：光谱失配因子（MMF）的计算光谱失配因子（Mismatch Factor, MMF）是评估光谱失配程度的核心参数，其物理意义是 “测试条件下电池的短路电流与标准条件（AM 1.5G）的比值”，直接反映光谱失配对 Jsc 的影响。计算公式如下：计算步骤与意义：1. 测量关键输入数据：· 用光谱仪测量太阳光模拟器在钙钛矿吸收波段（300~1000 nm，根据带隙调整）的Esim(λ)；· 测量电池的EQE(λ)（需确保 EQE 测试精度，尤其是吸收截止波长附近）。2. 计算 MMF：若 MMF=1，说明光谱完全匹配；MMF>1 表明模拟器在电池敏感波段光强过高，测量 Jsc 被高估；MMF3. 校正 Jsc：通过J sc,校正=Jsc,测量×MMF消除光谱失配对 Jsc 的一阶误差，这是评估的基础。二、关键性能参数的偏差分析光谱失配的影响需通过对比“失配光谱下的 IV 参数” 与 “标准光谱下的理论 / 校准值”，量化各参数的偏差幅度：1. 短路电流密度（Jsc）偏差            · 直接偏差：通过 MMF 计算理论偏差（ΔJ sc=J sc,测量−Jsc,校正），并计算相对偏差（ΔJ sc/J sc,校正×100%）。· 判断建议：AAA 级模拟器在钙钛矿吸收波段（300~800 nm）的相对偏差若> 15%，说明光谱失配严重。· 波长依赖性验证：结合 EQE 曲线，定位偏差主要来源波段。例如，若 EQE 在 500 nm 处峰值较高，而模拟器 500 nm 光强比标准谱低，则该波段是 Jsc 偏差的主因。2. 开路电压（Voc）偏差· 测量不同光谱条件下的 Voc（如通过滤光片改变模拟器光谱分布，保持总光强一致），计算相对偏差（ΔVoc/Voc,校正×100%）。· 分析规律：若短波（3. 填充因子（FF）与效率（PCE）的连锁偏差· 计算 FF 的相对偏差（ΔFF=(FF测量−FF校正)/FF校正×100%），其中FF校正需结合校正后的 Jsc 和 Voc 重新计算。· PCE 总偏差：通过ΔPCE=(PCE测量−PCE校正)/PCE校正×100%评估，若偏差较大，则需重新校准光谱。三、滞后效应与重复性的评估光谱失配对钙钛矿 IV 曲线的滞后和重复性影响需通过统计分析验证：滞后程度波动：· 在同一模拟器下，重复测量正扫（从 Voc 到 Jsc）和反扫（从 Jsc 到 Voc）的 IV 曲线，计算滞后因子（HF=(PCE反扫−PCE正扫)/PCE反扫×100%）。· 对比不同光谱条件（如更换模拟器或调整滤光片）下的 HF 分布，若相对标准偏差（RSD）较大，说明光谱失配加剧了滞后不稳定性。四、组分依赖性评估（针对不同带隙钙钛矿）由于钙钛矿带隙（吸收截止波长）随组分变化，需评估光谱失配的差异化影响：1. 窄带隙钙钛矿（如 1.2~1.4 eV，吸收至 900 nm）：· 重点验证 700~900 nm 波段的光谱匹配，计算该波段的子 MMF（仅积分 700~900 nm），若子 MMF 偏差较大，则 Jsc 总偏差会显著增大。         注：光谱对比图：-双光源太阳光模拟器光谱从300nm~1200nm与AM1.5G标准光谱几乎完美吻合；-单氙灯太阳光模拟器光谱则在750nm以后出现很高的峰值和很低的谷值，虽然是A 级或A+级光谱，但光谱匹配在小范围内仍然较差!-对于叠层太阳能电池，中/底电池的主要光谱吸收集中在700nm以后波段，因此，在单灯太阳光模拟器上不可避免的会产生较大误差；而双灯/双光源太阳光模拟器可以有效避免该因素影响。2. 宽带隙钙钛矿（如 1.6~1.8 eV，吸收至 680 nm）：· 重点验证 350~600 nm 波段的光谱匹配，同时监测 Voc 偏差，若该波段光强波动导致 Voc RSD较大，则需针对性校准。3. 对比实验：用同一模拟器测试不同带隙的钙钛矿，绘制“带隙 - 参数偏差” 曲线，明确模拟器光谱的 “敏感波长区间”。五、实验验证：控制变量法与标准电池校准1. 控制变量法：· 保持总光强（100 mW/cm²）不变，通过更换滤光片（如短波截止滤光片、长波截止滤光片）改变模拟器光谱分布，测量 IV 参数变化。· 例如：加 650 nm 截止滤光片（移除 > 650 nm 光）后，宽带隙钙钛矿（吸收至 680 nm）的 Jsc 应显著下降，若下降幅度与 EQE 预测偏差较大，说明原光谱在该波段失配。2. 标准电池对比：· 使用经认证的钙钛矿标准电池（或已知性能的参考电池），在待测太阳光模拟器和高精度标准太阳光模拟器（如双灯太阳光模拟器、A+A+A 级，光谱匹配误差 ±10%（MS级））上分别测试，对比参数偏差。· 若待测太阳光模拟器的 Jsc 与标准值偏差较大，且通过 MMF 校正后仍较大，则需重新校准模拟器光谱。总结：评估流程与合格标准1. 计算 MMF 并校正 Jsc，确保 Jsc 相对偏差足够小；2. 分析 Voc、FF、PCE 的连锁偏差，总 PCE 偏差足够小；3. 验证滞后因子和参数重复性，使得RSD足够小；4. 针对钙钛矿组分（带隙），评估敏感波段的光谱匹配，子波段 MMF 偏差足够小。通过以上步骤，可系统量化光谱失配的影响程度，为测试数据的可靠性提供依据。对于高精度研究，采用双灯/双源太阳光模拟器（光谱不匹配度。

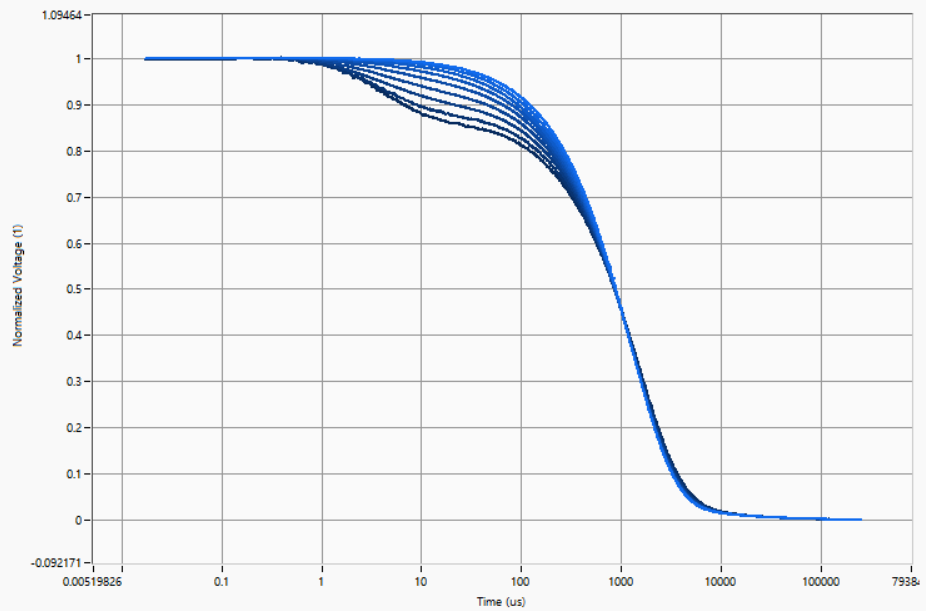

钙钛矿太阳能电池（Perovskite Solar Cells, PSCs）凭借高光电转换效率（PCE）、低成本制备等优势，成为光伏领域研究热点。然而，开路电压（Voc）损耗是制约其效率逼近理论极限的核心瓶颈之一。Voc 损耗指电池实际 Voc 与 “Shockley-Queisser（S-Q）极限 Voc”（基于材料带隙的理论** Voc）的差值，深入理解其来源与机制，是优化电池性能的关键。一、Voc 损耗的理论基础：从 S-Q 极限到实际值要理解 Voc 损耗，需先明确 “理论 Voc” 与 “实际 Voc” 的差异：· S-Q 极限 Voc：基于理想 PN 结模型，仅由材料带隙（Eg）、温度（T）和太阳光谱决定，公式为：           其中，Jsc为短路电流密度，J‘0为实际暗饱和电流密度（受载流子复合、界面势垒等非理想因素显著增大）。Voc 损耗的本质：非理想因素导致J‘0远大于理想J0，或光生载流子分离 / 输运效率降低，*终使实际 Voc 低于 S-Q 极限。二、Voc 损耗的核心来源与机制根据损耗发生的“物理位置” 和 “作用环节”，可将 Voc 损耗分为本征损耗（钙钛矿本体导致）和非本征损耗（界面、缺陷、载流子输运层导致），具体机制如下：（一）本征损耗：钙钛矿本体的固有特性本征损耗由钙钛矿材料自身的电子结构、载流子动力学决定，是无法完全消除的“基础损耗”，主要包括以下两类：1. 带隙 - Voc 固有偏移（非辐射复合的 “*低限”）理想情况下，Voc 应接近 “带隙对应的电压”（(Eg/q，如 FAPbI₃的Eg/q≈1.48 V），但即使无缺陷的完美钙钛矿，Voc 也会因固有非辐射复合低于Eg/q：· 物理本质：钙钛矿的价带顶（VBM）和导带底（CBM）存在 “电子态尾”（Urbach 尾），源于晶格振动（声子）或电子 - 电子相互作用，导致载流子可通过 “亚带隙跃迁” 非辐射复合（如电子从 CBM 跃迁到 VBM 附近的尾态，再通过声子释放能量）。· 损耗幅度：这类固有损耗通常为0.1~0.2 V（如 Eg=1.5 eV 的钙钛矿，固有 Voc 下限约 1.3~1.4 V），是 S-Q 极限 Voc 与Eg/q的差值来源。2. 载流子非辐射复合（本体缺陷主导）钙钛矿本体中的本征缺陷（如空位、间隙原子）会形成“复合中心”，加速光生载流子的非辐射复合，直接导致 Voc 下降：典型缺陷类型：· 碘空位VI+：在甲脒铅碘（FAPbI₃）或甲脒铯铅碘（FACsPbI₃）中*常见，形成浅能级缺陷，虽对载流子捕获能力较弱，但会延长复合寿命，间接降低 Voc；· 铅空位VPb2-或碘间隙原子Ii-：形成深能级缺陷，可高效捕获电子 / 空穴（如VPb2-)捕获空穴， Ii-捕获电子），随后通过“Shockley-Read-Hall（SRH）复合” 非辐射失活，是本体 Voc 损耗的主要贡献者。· 损耗特点：本体缺陷密度越高（通常用“缺陷态密度Nt” 衡量），非辐射复合速率越快，J‘0越大，Voc 损耗越显著（如缺陷密度从(10^15cm^-3)增至10^17cm^-3)，Voc 可下降 0.05~0.1 V）。（二）非本征损耗：界面与器件结构导致的损耗非本征损耗源于钙钛矿与载流子输运层（电子传输层 ETL、空穴传输层 HTL）的界面、电极接触，或输运层自身的缺陷，是当前优化的核心方向，占总 Voc 损耗的 60% 以上。1. 钙钛矿 / 输运层界面非辐射复合（*主要非本征损耗）钙钛矿与 ETL（如 TiO₂、SnO₂）、HTL（如 Spiro-OMeTAD、PTAA）的界面是载流子分离的关键区域，但也因 “能级不匹配”“界面缺陷” 成为非辐射复合的 “重灾区”：（1）能级不匹配导致的复合理想界面需满足“能级对齐”（如 ETL 的导带底低于钙钛矿 CBM，HTL 的价带顶高于钙钛矿 VBM），以促进载流子分离；若能级不匹配，会形成 “势垒” 或 “陷阱”：· 案例 1：ETL（如 TiO₂）导带底过高（与钙钛矿 CBM 差值 · 案例 2：HTL（如 Spiro-OMeTAD）价带顶过低（与钙钛矿 VBM 差值 · 损耗幅度：能级失配导致的 Voc 损耗可达0.05~0.15 V（如 TiO₂/ 钙钛矿界面因能级失配，Voc 比 SnO₂/钙钛矿界面低 0.08~0.1 V）。（2）界面缺陷导致的复合钙钛矿与输运层的界面存在大量“悬挂键”“晶格失配缺陷” 或 “化学吸附杂质”（如 O₂、H₂O），形成深能级复合中心：· 典型缺陷：TiO₂表面的氧空位Vo2+会捕获钙钛矿中的电子，再与 HTL 传输的空穴复合；钙钛矿表面的 Pb²⁺未配位缺陷（悬挂键）会捕获空穴，与 ETL 的电子复合。· 损耗特点：界面非辐射复合速率远高于本体（因界面载流子浓度高、缺陷密度高），是低效率 PSCs Voc 损耗的主要原因（如未修饰界面的 PSCs，Voc 损耗可达 0.3~0.4 V）。· 损耗幅度：输运层导致的 Voc 损耗通常为0.03~0.1 V（如 SnO₂ ETL 经掺杂优化后，Voc 可提升 0.05~0.08 V）。2. 载流子输运层（ETL/HTL）的损耗ETL 或 HTL 自身的 “导电性差”“缺陷多” 会导致载流子输运受阻，间接降低 Voc：· 导电性差：若 HTL（如 Spiro-OMeTAD）空穴迁移率低（⁻⁴ cm²/(V・s)），空穴会在 HTL 中积累，导致界面电子 - 空穴复合概率增加；· 自身缺陷：ETL（如 SnO₂）中的 Sn²⁺缺陷会形成电子陷阱，捕获从钙钛矿注入的电子，导致电子输运效率下降，Voc 降低；· 损耗幅度：输运层导致的 Voc 损耗通常为0.03~0.1 V（如 SnO₂ ETL 经掺杂优化后，Voc 可提升 0.05~0.08 V）。3. 电极接触损耗金属电极（如 Au、Ag）与 HTL 的接触电阻过大，或电极与钙钛矿直接接触（无输运层时），会导致载流子复合：· 接触电阻：若 HTL 与 Au 电极的接触电阻 > 10 Ω・cm²，空穴难以从 HTL 注入电极，导致空穴积累，复合增加；· 直接接触：金属电极的费米能级与钙钛矿能级不匹配，会形成“肖特基势垒”，阻碍载流子输运，同时金属原子（如 Au）可能扩散到钙钛矿中形成缺陷，加剧复合；· 损耗幅度：电极接触损耗通常较小（0.02~0.05 V），但劣质电极制备（如蒸镀 Au 时温度过高）会显著增大损耗。三、Voc 损耗的量化与表征方法准确量化和定位 Voc 损耗，是优化的前提。常用表征技术可分为 “宏观损耗量化” 和 “微观机制分析” 两类：四、Voc 损耗的优化策略针对上述损耗来源，当前主流优化方向聚焦于“抑制非辐射复合” 和 “优化能级对齐”，具体策略如下：1. 本体缺陷钝化：降低本征损耗· 阳离子掺杂：用 Cs⁺、Rb⁺部分替代 FA⁺（如 FACsPbI₃），抑制钙钛矿晶格畸变，减少VI+、VPb2-缺陷；· 阴离子掺杂：用 Br⁻部分替代 I⁻（如 FAPbI₂Br），窄化 Urbach 尾宽度，降低固有非辐射复合；· 缺陷钝化剂：在钙钛矿前驱体中加入胍盐（如 GuaI）、硫脲等，通过配位作用（如 N 与 Pb²⁺结合）钝化表面 / 体相缺陷。2. 界面工程：消除非本征核心损耗· 界面钝化：用 Al₂O₃、LiF 等无机层，或 PCBM、PEAI 等有机分子修饰 ETL / 钙钛矿、钙钛矿 / HTL 界面，填补悬挂键、抑制缺陷复合（如 PEAI 修饰钙钛矿表面，可使 Voc 提升 0.1~0.15 V）；· 能级调控：通过 ETL 掺杂（如 SnO₂掺杂 W⁶⁺降低导带底）、HTL 改性（如 PTAA 掺杂 LiTFSI 提升空穴迁移率），优化界面能级对齐，促进载流子分离。3. 输运层优化：提升载流子输运效率· ETL 优化：用 SnO₂替代 TiO₂（SnO₂导带底更低，能级匹配更好），或通过 ALD（原子层沉积）制备致密、低缺陷的 ETL；· HTL 优化：开发高迁移率 HTL（如 NiOₓ无机 HTL，迁移率 > 10⁻² cm²/(V・s)），替代 Spiro-OMeTAD，减少 HTL 缺陷与电阻。4. 器件结构创新：减少接触损耗· 无空穴传输层（HTL-free）结构：用碳电极直接接触钙钛矿，避免 HTL 缺陷与成本问题；· 全无机结构：用 CsPbI₃钙钛矿 + 无机 ETL/HTL（如 TiO₂/NiOₓ），提升稳定性的同时减少有机层带来的界面复合。五、总结与挑战钙钛矿太阳能电池的 Voc 损耗是 “本征固有特性” 与 “非本征器件缺陷” 共同作用的结果，其中界面非辐射复合和本体缺陷复合是当前主要的损耗来源。通过“缺陷钝化”“界面工程”“能级优化”，当前至优 PSCs 的 Voc 已从早期的 0.9 V 提升至 1.2 V 以上（基于 Eg≈1.5 eV 的钙钛矿），但距离 S-Q 极限仍有 0.15~0.2 V 的优化空间。未来挑战包括：1. 如何进一步降低“固有非辐射损耗”（如通过量子限制效应窄化 Urbach 尾）；2. 开发长期稳定的钝化层，避免钝化剂在光照 / 湿热条件下失效；3. 实现大面积器件中 Voc 损耗的均匀控制（当前高效器件多为小面积，大面积界面缺陷更多，Voc 损耗更大）。深入理解 Voc 损耗机制，并针对性优化，是钙钛矿电池效率突破 30%（S-Q 极限约 33%）的关键。

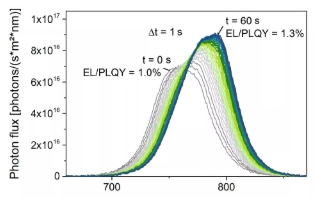

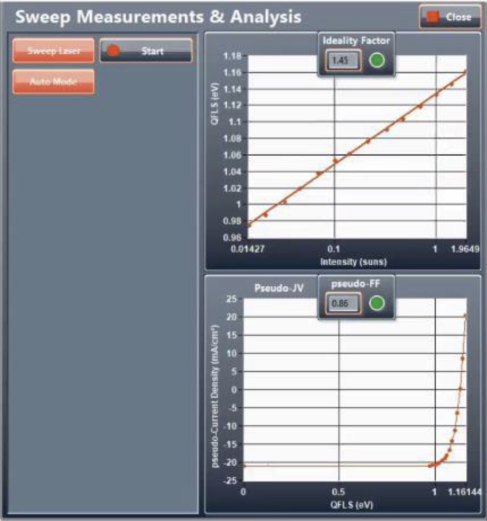

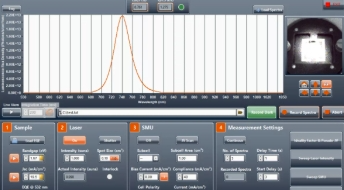

光致发光量子产率（Photoluminescence Quantum Yield, PLQY）是表征钙钛矿太阳能电池（Perovskite Solar Cells, PSCs）载流子复合动力学与非辐射损失的核心指标，直接关联电池的开路电压（Voc）、填充因子（FF）及光电转换效率（PCE）。不同于传统硅基电池，钙钛矿材料（如甲脒铅碘 FAPbI₃、甲脒铯铅碘 FACsPbI₃等）的缺陷态密度、表面 / 界面复合速率对 PLQY 极为敏感，因此 PLQY 分析技术已成为 PSCs 研发中 “诊断” 材料质量与器件性能的关键工具。本文将从基本概念、测量原理、关键影响因素、技术细节及应用场景展开深度解析。一、PLQY 的核心定义与在 PSCs 中的意义1. PLQY 的本质PLQY 是指材料在特定波长激发下，发射的光致发光光子数（Nemitted）与吸收的激发光子数（Nemitted）的比值，公式如下：PLQY 的取值范围为 0~1（或 0%~100%）：· 高 PLQY（>80%）：表明载流子以辐射复合为主，非辐射损失（如缺陷态捕获、界面复合、俄歇复合）极弱，材料 / 器件质量优异；· 低 PLQY（：非辐射复合占主导，通常对应薄膜缺陷多、界面能级不匹配或载流子输运受阻，需优化制备工艺或钝化策略。2. PLQY 对 PSCs 性能的核心影响PSCs 的光电转换过程可概括为 “光吸收→载流子产生→载流子输运→载流子收集”，PLQY 直接反映载流子产生后至收集前的损失程度：· 与开路电压（Voc）的关联：非辐射复合是 Voc偏离理论极限（ Shockley-Queisser 极限）的主要原因。根据 “非辐射电压损失（ΔVₙᵣ）” 公式，PLQY 每提升一个数量级，ΔVₙᵣ可降低～60 mV（如 PLQY 从 1% 提升至 100%，ΔVₙᵣ可从 200 mV 降至 · 与效率（PCE）的关联：高 PLQY 意味着更多载流子可被电极收集，减少 “无效复合”，从而提升短路电流（Jₛc）与 FF，推动 PCE 突破 26%（当前实验室*高效率）。二、PLQY 的测量原理：绝对法 vs 相对法PLQY 的测量需精准量化 “吸收光子数” 与 “发射光子数”，核心分为绝对法与相对法，二者在原理、装置复杂度及准确性上差异显著，其中绝对法因无需标准样品、适配钙钛矿特性而成为主流。1. 绝对法（积分球法）：PSCs 测量的首选绝对法通过积分球（Integrating Sphere） 捕获样品发射的所有光子（包括散射光），直接计算 PLQY，是目前钙钛矿薄膜 / 器件 PLQY 测量的金标准。（1）测量原理积分球是内壁涂覆高反射率材料（如聚四氟乙烯 PTFE，反射率 > 99%）的中空球体，其核心功能是将 “定向发射的 PL 光” 转化为 “均匀的漫射光”，确保探测器可捕获全部发射光子。测量分 3 步进行：1. 背景校正（Blank Scan）：无样品时，仅通入激发光，记录积分球内激发光的基线信号（消除环境光、探测器暗电流的干扰）；2. 激发光参考（Reference Scan）：将“无吸收的空白基底（如石英片）” 放入积分球，记录激发光经基底反射 / 散射后的信号（记为 P₀），代表“未被样品吸收的激发光光子数”；3. 样品测试（Sample Scan）：将钙钛矿样品（薄膜 / 器件）放入积分球，记录两部分信号：o 未被样品吸收的激发光信号（Pₛ）；o 样品发射的 PL 光信号（Pₚₗ）。通过以下公式计算 PLQY：其中，Ppl,blank是背景校正中记录的 PL 基线信号（通常可忽略）。（2）装置组成绝对法 PLQY 测试系统的核心组件需适配钙钛矿特性：· 激发光源：优先选择单色性好、功率稳定的激光器（如 488 nm、532 nm 半导体激光），避免激发波长与钙钛矿吸收带边缘重叠（防止载流子激发不充分）；· 积分球：直径通常为 10~20 cm（适配 1×1 cm 钙钛矿薄膜），内壁 PTFE 涂层需均匀（避免局部反射率差异导致误差）；· 探测器：采用高灵敏度的光电倍增管（PMT）或光谱仪（如 CCD 阵列光谱仪），需覆盖钙钛矿的 PL 发射波段（如 FAPbI₃的 PL 峰在 850~880 nm）；· 控温 / 控气氛模块：钙钛矿对水氧、温度敏感，需配备惰性气氛（N₂/Ar）舱与变温台（-196℃~300℃），避免测试中样品降解。2. 相对法：快速筛选的辅助手段相对法通过对比未知样品与已知 PLQY 的标准样品的 PL 强度，间接计算样品 PLQY，适合快速筛选大量样品（如工艺优化中的初步筛选）。（1）测量原理假设标准样品的 PLQY 为PLQYstd，其 PL 积分强度为Istd；未知钙钛矿样品的 PL 积分强度为Isam，且二者的吸收系数、激发光功率密度、探测器响应度一致，则：（2）局限性· 依赖标准样品的准确性（需选择与钙钛矿 PL 波段匹配的标准品，如罗丹明 6G、量子点，但适配性差）；· 钙钛矿薄膜的光散射强（表面粗糙度高），导致 PL 强度测量误差大；· 无法排除非辐射复合以外的因素（如吸收系数差异）对 PL 强度的影响，准确性远低于绝对法。三、钙钛矿 PLQY 测量的关键影响因素钙钛矿材料的不稳定性与独特载流子动力学（如长载流子寿命、高缺陷敏感性）导致 PLQY 测量易受干扰，需精准控制以下关键参数：1. 样品特性：从制备端控制误差· 薄膜均匀性：钙钛矿薄膜若存在针孔、团聚或组分不均，会导致局部吸收 / 发射差异，PLQY 测量结果代表性下降。需通过旋涂 / 刮涂工艺优化（如反溶剂工程、退火温度控制）确保薄膜均一性（粗糙度 · 表面 / 界面钝化：未钝化的钙钛矿表面存在大量 Pb²⁺缺陷与空位，非辐射复合强，PLQY 低（通常 ₃量子点等钝化后，PLQY 可提升至 90% 以上。测试前需明确样品是否经过钝化处理，避免误判；· 样品封装：未封装的钙钛矿暴露在空气中会快速降解（水氧导致 PbI₂析出），PLQY 在 10 分钟内可下降 50% 以上。需对样品进行临时封装（如盖玻片 + 紫外胶）或在惰性气氛中测试。2. 测试环境：抑制钙钛矿降解· 气氛控制：在低水氧环境（H₂O₂· 温度控制：温度对钙钛矿 PLQY 影响显著 —— 低温下（如 77 K，液氮温度）非辐射复合被抑制，PLQY 显著升高（如从室温的 60% 升至低温的 95%）；高温下（如 85℃，器件工作温度）PLQY 下降，反映热稳定性。测试中需明确温度条件（通常标注 “室温 25℃” 或 “工作温度 85℃”）；· 激发光损伤：高功率激发光（>100 mW/cm²）会导致钙钛矿光降解（如离子迁移、晶格畸变），PLQY 随测试时间下降。需通过 “功率依赖性测试” 确定线性响应区间（通常 0.1~10 mW/cm²），确保激发光不会损伤样品。3. 激发条件：匹配钙钛矿吸收特性· 激发波长：需选择钙钛矿强吸收波段的波长（如甲脒铅碘钙钛矿的吸收边在 850 nm，可选用 488 nm 或 532 nm 激发光），避免激发波长过近吸收边（导致吸收效率低，信号弱）或过短（导致样品局部过热）；· 激发光斑大小：激发光斑需覆盖样品的均匀区域（直径 > 1 mm），避免聚焦在针孔或缺陷处，导致 PLQY 偏低。可通过光学显微镜观察光斑位置，确保测试区域代表性。四、PLQY 分析的进阶技术：从 “静态” 到 “动态 + 多维度”传统稳态 PLQY 仅能提供 “平均复合特性”，而钙钛矿的载流子复合是动态过程（如载流子寿命、界面抽取速率），需结合进阶技术实现深度分析。1. 时间分辨 PLQY（TR-PLQY）：关联载流子寿命时间分辨 PLQY 结合时间分辨光致发光光谱（TR-PL），不仅能测稳态 PLQY，还能获得载流子寿命（τ），分析复合动力学机制。· 原理：通过脉冲激光（脉宽 ᵣ + kₙᵣ)）；结合稳态 PLQY（= kᵣ/(kᵣ + kₙᵣ)），可分别计算出辐射复合速率（kᵣ） 与非辐射复合速率（kₙᵣ），明确非辐射损失的来源（如体缺陷、表面缺陷）；· 应用：区分“体相复合” 与 “界面复合”—— 若钝化后 kₙᵣ显著下降而 kᵣ基本不变，说明非辐射损失主要来自表面缺陷，钝化有效；若 kₙᵣ无明显变化，说明损失来自体相缺陷，需优化结晶工艺。2. 变温 PLQY：评估热稳定性与相变影响钙钛矿在温度变化时可能发生相变（如 FAPbI₃在 150℃以下易从 α 相（立方相，高 PLQY）转变为 δ 相（正交相，低 PLQY）），变温 PLQY 可量化温度对 PLQY 的影响：· 测试范围：通常 - 196℃（液氮温度）至 300℃（高温老化温度）；· 关键信息：o 低温区（o 高温区（>150℃）：若 PLQY 骤降（如从 80% 降至 10%），表明发生相变或热降解，需优化组分（如掺入 Cs⁺抑制相变）。3. 空间分辨 PLQY（显微 PLQY）：定位缺陷富集区钙钛矿薄膜的缺陷（如针孔、晶界、离子团聚）具有空间异质性，传统积分球 PLQY 反映 “平均水平”，而空间分辨 PLQY（基于共聚焦显微镜）可实现 μm 级空间分辨率，定位缺陷区域：· 装置：共聚焦显微镜 + 微型积分球 + 高灵敏度探测器，光斑直径可缩小至 1 μm；· 应用：观察 PLQY 的空间分布 —— 若某区域 PLQY 显著低于周围（如 ₂析出），需优化反溶剂或退火工艺。4. 原位 PLQY：实时监测制备 / 老化过程原位 PLQY 将 PLQY 测试与钙钛矿的制备过程（如旋涂、退火） 或老化过程（如水氧、光照老化） 结合，实时捕捉 PLQY 的变化，揭示动态机制：· 原位制备监测：在旋涂过程中实时测 PLQY，观察反溶剂滴加时刻 PLQY 的跃升（反映结晶质量提升），优化反溶剂滴加时间；· 原位老化监测：在水氧老化过程中，若 PLQY 随时间线性下降，说明老化是缓慢降解过程；若骤降，说明存在 “拐点”（如封装失效），指导封装工艺优化。五、PLQY 分析在 PSCs 研发中的典型应用PLQY 分析已贯穿 PSCs 从 “材料合成” 到 “器件优化” 的全流程，以下为核心应用场景：1. 制备工艺优化：找到 “**工艺窗口”· 退火温度优化：钙钛矿薄膜的结晶度随退火温度升高而提升，PLQY 先升高后降低（如甲脒铅碘钙钛矿在 150℃退火时 PLQY *高，200℃时因分解导致 PLQY 下降），通过 PLQY 可快速确定**退火温度；· 反溶剂优化：不同反溶剂（如氯苯、甲苯、乙醚）对结晶速率影响不同，乙醚反溶剂可制备出大晶粒薄膜，PLQY 比氯苯高 20%~30%，PLQY 可作为反溶剂筛选的关键指标。2. 缺陷钝化效果评估：量化钝化剂性能缺陷钝化是提升 PSCs 效率的核心策略，PLQY 是评估钝化效果的 “金标准”：· 表面钝化：PEAI 钝化后，钙钛矿表面 Pb²⁺缺陷被中和，PLQY 从 50% 提升至 90% 以上，说明钝化有效；· 体相钝化：将胍盐（如 GuaI）掺入钙钛矿前驱体，可抑制体相空位缺陷，PLQY 提升 15%~25%，同时载流子寿命延长至 1 μs 以上。3. 界面工程优化：匹配能级与减少抽取损失PSCs 的界面（如钙钛矿 / 电子传输层 TiO₂、钙钛矿 / 空穴传输层 Spiro-OMeTAD）是载流子抽取的关键区域，界面能级不匹配会导致载流子堆积，非辐射复合增加，PLQY 下降：· 若 TiO₂电子传输层未进行表面修饰（如 Al₂O₃包覆），钙钛矿 / TiO₂界面存在能级失调，PLQY 较低；经 Al₂O₃包覆后，界面能级匹配度提升，PLQY 升高 30%，同时 Voc提升 50 mV；· 空穴传输层 Spiro-OMeTAD 的氧化程度会影响电导率，氧化不足导致载流子抽取慢，PLQY 下降；通过 PLQY 可确定**氧化时间（如空气氧化 12 小时，PLQY *高）。4. 稳定性评估：预测器件寿命PLQY 的衰减速率与 PSCs 的寿命正相关：· 光照老化测试中，若 PLQY 在 1000 小时内保持 80% 以上，说明器件光照稳定性优异；若 PLQY 在 100 小时内降至 50% 以下，需优化抗光降解策略（如添加紫外吸收剂）；· 热老化测试中，PLQY 的热稳定性可预测器件在工作温度下的寿命（如 85℃热老化 500 小时，PLQY 保持 70% 以上，器件寿命可能超过 1000 小时）。六、现存挑战与未来发展趋势尽管 PLQY 分析技术已广泛应用，但针对钙钛矿的特殊性，仍存在以下挑战，同时也推动技术向更高精度、更全面维度发展：1. 现存挑战· 大面积组件 PLQY 测量困难：当前积分球仅适配小面积样品（· 光散射校正难题：钙钛矿薄膜的光散射强（反射率 > 20%），会导致积分球内光分布不均匀，PLQY 测量误差（通常 ±5%），需开发基于蒙特卡洛模拟的散射校正算法；· 动态降解的实时捕捉：钙钛矿的光降解 / 热降解是毫秒级至小时级的动态过程，传统 PLQY 测试速度慢（单次测试 > 1 分钟），难以捕捉快速降解过程，需开发高速 PLQY 测试系统（测试时间 2. 未来发展趋势· 多参数耦合分析：将 PLQY 与其他表征技术（如原位 XRD、XPS、KPFM）结合，同步获取 PLQY、晶体结构、表面化学态、表面电势，全面揭示非辐射损失的根源；· 标准化测量流程：当前不同实验室的 PLQY 测量结果差异较大（同一样品 PLQY 差值可达 10%~20%），需建立 “钙钛矿 PLQY 测量标准”（如样品制备标准、激发功率标准、校正方法标准），推动数据可比性；· 原位在线监测产业化应用：在钙钛矿组件量产线中集成原位 PLQY 监测模块，实时筛选不合格组件（如 PLQY 低于 70% 的组件），提升量产良率。总结光致发光量子产率（PLQY）分析技术是钙钛矿太阳能电池研发的 “眼睛”—— 从材料缺陷诊断到器件性能优化，从静态特性表征到动态过程监测，PLQY 始终贯穿核心。随着技术向 “时间分辨、空间分辨、原位在线” 方向发展，PLQY 不仅将推动 PSCs 效率突破 27%，还将为产业化中的质量控制提供关键支撑，加速钙钛矿太阳能电池从实验室走向市场。

提高钙钛矿太阳能电池的 PLQY（光致发光量子产率）的核心逻辑是抑制非辐射复合（减少缺陷态捕获载流子的概率），同时优化载流子的辐射复合效率。基于 PLQY 的影响因素（缺陷、结晶度、界面质量、环境稳定性等），目前研究中已发展出一系列有效策略，具体可分为以下几类：一、缺陷钝化：减少非辐射复合中心缺陷（表面 / 体相缺陷、晶界缺陷）是导致非辐射复合的主要原因，因此缺陷钝化是提升 PLQY 的核心策略。1. 表面钝化：靶向修复表面缺陷钙钛矿薄膜表面存在大量未配位的离子（如 Pb²⁺）和悬挂键，是高活性的非辐射复合中心。表面钝化通过引入功能性分子 / 离子，填补缺陷并降低表面态密度。· 有机分子钝化：含氨基（-NH₂）、羟基（-OH）或硫基（-SH）的有机分子（如苯乙胺（PEA⁺）、丁胺（BA⁺）、硫脲、胍盐等）可通过配位键与表面未饱和的 Pb²⁺结合，中和缺陷电荷。例如，PEA⁺修饰的 MAPbI₃表面可使 PLQY 从 10% 提升至 60% 以上。· 无机离子钝化：无机盐（如 CsI、RbCl、KBr、Pb (SCN)₂）中的阳离子（Cs⁺、Rb⁺）或阴离子（I⁻、Cl⁻、SCN⁻）可填补晶格空位（如 A 位空位、X 位空位），抑制缺陷形成。例如，CsI 钝化可减少 FA₀.₈₅MA₀.₁₅PbI₃的表面缺陷，PLQY 提升 30% 以上。· 二维钙钛矿钝化层：在三维钙钛矿表面生长二维钙钛矿（如 (PEA)₂PbI₄、(BA)₂PbI₄），其疏水性表面可同时钝化缺陷并阻隔水氧。二维层的长链有机阳离子可覆盖表面缺陷，且二维 / 三维界面的能级匹配可减少载流子在表面的非辐射复合，使 PLQY 显著提升（部分体系可达 90% 以上）。2. 体相钝化：抑制内部缺陷形成体相缺陷（如空位、间隙原子、杂质相）主要源于钙钛矿结晶过程中的动力学不稳定或化学计量比失衡，体相钝化通过调控结晶过程或引入掺杂剂抑制缺陷。· 前驱体掺杂钝化：在钙钛矿前驱体中引入少量“缺陷捕获剂”（如脲类、硫脲类、氨基酸衍生物），其分子中的极性基团（如 C=O、C=S）可与 Pb²⁺或 I⁻配位，抑制结晶过程中缺陷的生成。例如，前驱体中添加 0.5% 的硫脲可使 CsPbI₃的体相缺陷密度降低一个数量级，PLQY 从 20% 提升至 70%。· 离子掺杂调控晶格：引入异质离子（如 A 位掺杂 Cs⁺、Rb⁺；X 位掺杂 Br⁻、Cl⁻）可稳定钙钛矿晶格，减少因晶格畸变产生的缺陷。例如，FA₀.₈₅Cs₀.₁₅PbI₃（FA：甲脒，Cs：铯）相比纯 FAPbI₃，晶格更稳定，体相缺陷更少，PLQY 提升约 40%。二、结晶调控：减少晶界缺陷晶界是缺陷密集区（如未配位离子、晶格错位），高结晶度、大晶粒的钙钛矿薄膜可减少晶界密度，从而降低非辐射复合。1. 溶剂工程优化结晶动力学通过调控前驱体溶液的溶剂组成或挥发速率，促进晶粒缓慢生长，形成大尺寸、低缺陷的晶体。· 混合溶剂策略：在 DMF（N,N - 二甲基甲酰胺）或 DMSO（二甲基亚砜）中加入高沸点溶剂（如 GBL（γ- 丁内酯）、CB（氯苯）），延缓溶剂挥发，延长结晶时间，使晶粒充分生长。例如，MAPbI₃前驱体中添加 GBL 可使晶粒尺寸从 1μm 增至 5μm 以上，晶界密度降低，PLQY 提升 25%。· 反溶剂辅助结晶：在钙钛矿湿膜上滴加反溶剂（如乙醚、氯苯），快速降低前驱体溶解度，诱导均匀成核，减少小晶粒和晶界。优化反溶剂滴加时间（如在薄膜半干燥时滴加）可进一步提升结晶质量，PLQY 可提高 30%~50%。2. 退火工艺优化退火温度和时间直接影响结晶度：低温退火易导致结晶不完全（非晶相多），高温退火可能引发组分挥发（如 MA⁺分解）。· 分步退火：先低温（60~80℃）预处理，使前驱体缓慢成核；再高温（100~150℃）退火，促进晶粒生长和缺陷修复。例如，FAPbI₃采用“80℃/5min + 150℃/10min” 分步退火，结晶度显著提升，PLQY 从 15% 增至 55%。三、界面工程：抑制界面非辐射复合钙钛矿与电荷传输层（HTL/ETL）的界面是载流子复合的 “高危区”（能级失配、界面缺陷），优化界面可减少复合损失。1. 传输层界面修饰通过在传输层表面引入缓冲层，改善能级匹配并钝化界面缺陷。· ETL（电子传输层）修饰：在 TiO₂或 SnO₂表面涂覆超薄 Al₂O₃、ZnO 或有机分子（如 TPBi），可降低界面缺陷态密度，并使 TiO₂的导带与钙钛矿的导带更匹配，减少电子在界面的积累。例如，Al₂O₃修饰的 TiO₂/ 钙钛矿界面可使 PLQY 提升约 20%。· HTL（空穴传输层）修饰：在 Spiro-OMeTAD 或 PTAA 表面引入 CuI、NiOₓ或自组装单分子层（如苯硫酚衍生物），可提高空穴提取效率，减少空穴在界面的滞留。例如，CuI 修饰的 Spiro-OMeTAD / 钙钛矿界面可使 PLQY 从 30% 提升至 50%。2. 钙钛矿 / 传输层能级匹配优化选择与钙钛矿能级更匹配的传输材料，减少载流子提取势垒。例如，相比 TiO₂（导带约 - 4.0 eV），SnO₂的导带（约 - 4.4 eV）更接近 MAPbI₃的导带（约 - 4.0 eV），电子提取更高效，界面复合更少，PLQY 更高（SnO₂基器件 PLQY 通常比 TiO₂基高 10%~20%）。四、稳定性提升：抑制降解引发的 PLQY 下降钙钛矿的降解（水、氧、光照诱导）会产生新缺陷（如 PbI₂、PbO 杂质相），导致 PLQY 持续降低，因此提升稳定性是维持高 PLQY 的关键。1. 组分稳定化采用混合阳离子 / 阴离子体系（如 MA₀.₁FA₀.₆Cs₀.₃Pb (I₀.₈Br₀.₂)₃），通过离子间的相互作用抑制晶格畸变和组分挥发，提升材料抗降解能力。例如，混合阳离子钙钛矿相比纯 MA 基钙钛矿，在空气中放置 100 小时后，PLQY 保留率从 30% 提升至 70%。2. 封装与阻隔层设计通过封装（如玻璃 / 金属封装）或引入水氧阻隔层（如 Al₂O₃、PET/Al 复合膜），减少水氧侵入。例如，Al₂O₃蒸镀封装的器件在 85% 湿度下放置 30 天，PLQY 仍保持初始值的 80% 以上（未封装器件仅保留 10%）。五、激发条件优化：避免非辐射复合增强在测量或应用中，合理调控激发条件可避免 PLQY 被 “人为降低”：· 激发强度调控：避免过高激发强度（如 > 10¹⁸光子 /cm²・s），防止载流子浓度过高引发俄歇复合（非辐射复合的一种）；· 温度控制：在需要高 PLQY 的场景（如发光应用），可适当降低温度（如 77 K），抑制热激活的缺陷捕获，提升辐射复合占比。总结提高 PLQY 的核心策略可概括为：“缺陷钝化为主，结晶与界面优化为辅，稳定性提升保障长效性”。通过表面 / 体相钝化直接减少非辐射复合中心，结合结晶调控降低晶界缺陷，界面工程优化载流子提取，再辅以稳定性设计抑制降解，可显著提升钙钛矿的 PLQY（目前优秀体系的 PLQY 已接近 100%）。这些策略不仅能提高 PLQY光致发光量子产率，还能同步提升太阳能电池的光伏性能（如开路电压、EQE），因为低非辐射复合损失是高效器件的共同特征。

在钙钛矿太阳能电池（PSCs）的研究中，光致发光（Photoluminescence, PL）技术因其灵敏、无损、快速的特点，成为表征钙钛矿材料性质与器件性能的核心手段之一。它通过分析材料在光激发下发射的荧光信号（强度、峰位、半峰宽、寿命等），揭示钙钛矿的结晶质量、缺陷状态、载流子动力学及界面特性等关键信息，为优化材料制备与器件结构提供重要指导。一、评估钙钛矿薄膜的结晶质量与纯度钙钛矿的结晶质量直接影响其载流子迁移率和复合速率，而 PL 信号对结晶度高度敏感：PL 强度：高结晶度的钙钛矿薄膜通常具有更高的 PL 强度。这是因为结晶完善的材料中，原子排列有序，缺陷（如空位、错位）更少，载流子非辐射复合（无荧光发射的复合）概率降低，更多载流子通过辐射复合（产生荧光）释放能量。反之，低结晶度薄膜因缺陷多，非辐射复合增强，PL 强度会显著下降。PL 峰位与半峰宽（FWHM）：纯相钙钛矿（如 MAPbI₃、FAPbI₃）的 PL 峰位固定（如 MAPbI₃约在 780 nm），且半峰宽较窄（通常 ₂、有机阳离子缺陷）或晶格畸变，需优化制备工艺（如退火温度、前驱体比例）以减少杂相。例如，通过对比不同退火温度下的 PL 光谱，可快速确定**退火条件（如 100℃退火的 PL 强度*高、半峰宽*窄），指导制备高结晶质量的钙钛矿薄膜。二、表征缺陷态与载流子非辐射复合钙钛矿中的缺陷（如碘空位、铅间隙）是载流子非辐射复合的主要中心，严重限制器件效率（如开路电压）。PL 技术可灵敏探测缺陷状态：缺陷诱导的 PL 淬灭：缺陷浓度越高，非辐射复合越强，PL 强度越低。通过 PL 强度的相对变化，可定性比较不同样品的缺陷密度（如对比未掺杂与掺杂钙钛矿的 PL 强度，判断掺杂是否有效钝化缺陷）。低温 PL 光谱：低温下（如 77 K），热激发对载流子的影响减弱，缺陷能级的 PL 信号更易分辨。例如，钙钛矿中深能级缺陷可能在低温 PL 光谱中出现额外的弱峰，通过分析峰位可确定缺陷能级位置，为缺陷钝化策略（如添加有机胺、碱金属离子）提供依据。例如，研究发现，在钙钛矿中引入胍盐（如 GuaI）可显著增强 PL 强度，说明胍盐有效钝化了缺陷，减少了非辐射复合。三、研究载流子动力学过程载流子（电子 - 空穴对）的产生、扩散、复合及提取效率是决定 PSCs 效率的核心因素，时间分辨 PL（Time-Resolved PL, TRPL）技术可定量分析这些动力学过程：载流子寿命（τ）：TRPL 通过监测荧光强度随时间的衰减，获得载流子寿命（如 τ₁为快速衰减组分，对应界面复合；τ₂为慢速衰减组分，对应体相复合）。长寿命意味着载流子更易被电极提取，而非复合损失。例如，优化电子传输层（ETL）与钙钛矿的界面后，载流子寿命从 10 ns 延长至 50 ns，表明界面复合被有效抑制。载流子扩散长度（L）：结合 PL 成像与空间分辨技术，可通过荧光信号的空间衰减速率计算载流子扩散长度（L = √(D・τ)，D 为扩散系数）。高 - quality 钙钛矿的扩散长度可达微米级（如 1-10 μm），而缺陷会缩短扩散长度，导致载流子在到达电极前复合。四、表征钙钛矿与电荷传输层的界面特性PSCs 的效率很大程度上依赖于钙钛矿与电子传输层（ETL，如 TiO₂、C₆₀）、空穴传输层（HTL，如 Spiro-OMeTAD）的界面相容性。PL 技术可直观反映界面载流子提取效率：界面 PL 淬灭效应：当钙钛矿与 ETL/HTL 接触良好时，光激发产生的载流子会被快速提取到传输层，导致钙钛矿层的 PL 强度显著降低（“淬灭”）。反之，若界面存在势垒或缺陷，载流子提取受阻，PL 淬灭不明显，甚至因界面复合增强而 PL 强度异常。例如，对比钙钛矿 / ETL 异质结与纯钙钛矿的     PL 强度：若前者 PL 强度仅为后者的 10%，说明 ETL 对电子的提取效率高；若 PL 强度下降不足 50%，则需改进界面修饰（如插入自组装单分子层）以增强载流子提取。五、监测钙钛矿的稳定性与降解过程钙钛矿的长期稳定性（如光照、湿度、热稳定性）是其商业化的关键瓶颈，PL 技术可实时追踪降解过程：PL 信号随时间的变化：钙钛矿降解（如离子迁移、晶相转变、分解为     PbI₂）会导致 PL 强度下降、峰位蓝移（如 MAPbI₃降解为 PbI₂时，PL 峰从     780 nm 蓝移至 520 nm）或半峰宽变宽。通过监测 PL 光谱的演变，可评估不同老化条件（如 85℃热老化、60% 湿度）下的降解速率，筛选稳定化策略（如封装、掺杂）。光致降解的原位监测：持续光照下，钙钛矿可能因光生载流子诱导的缺陷生成而降解。原位 PL 测试可捕捉 PL 强度的动态衰减，揭示光稳定性机制（如是否因氧扩散加速降解）。六、优化大面积器件的均匀性大面积 PSCs 的效率通常低于小面积器件，主要源于薄膜均匀性差（如局部缺陷、厚度波动）。PL 成像技术（如荧光显微镜）可实现微米级空间分辨的 PL 信号分布表征：PL 强度分布：均匀的 PL 强度分布表明薄膜结晶质量一致；局部 PL 强度骤降的区域可能存在缺陷或针孔，需优化涂布工艺（如刮刀速度、前驱体浓度）以改善均匀性。大面积 PL mapping：通过 PL 成像可快速识别大面积薄膜中的 “弱区”（如边缘效应、团聚物），为规模化制备（如卷对卷工艺）提供优化依据。总结PL 技术在钙钛矿太阳能电池研究中扮演着 “多面手” 角色，从材料合成到器件优化，从基础机理到稳定性评估，均能提供关键信息。其与其他表征手段（如 XRD、XPS、AFM）的结合，可更全面地解析钙钛矿的结构 - 性能关系，推动高效、稳定的 PSCs 向商业化迈进。            推荐产品：                                    QFLS准费米能级分裂测试仪‍                 ‍                 绝对PL量子产率测试系统                 ‍                 绝对PL/EL量子产率测试系统‍‍                 高光谱匹配太阳光模拟器‍                 双灯太阳光模拟器（光谱不匹配优于±5%）                               ‍                 PAIOS太阳能电池瞬态特性测量系统                                   Litos Lite 多通道太阳能电池稳定性测试系统‍‍‍‍‍‍‍‍‍‍‍‍

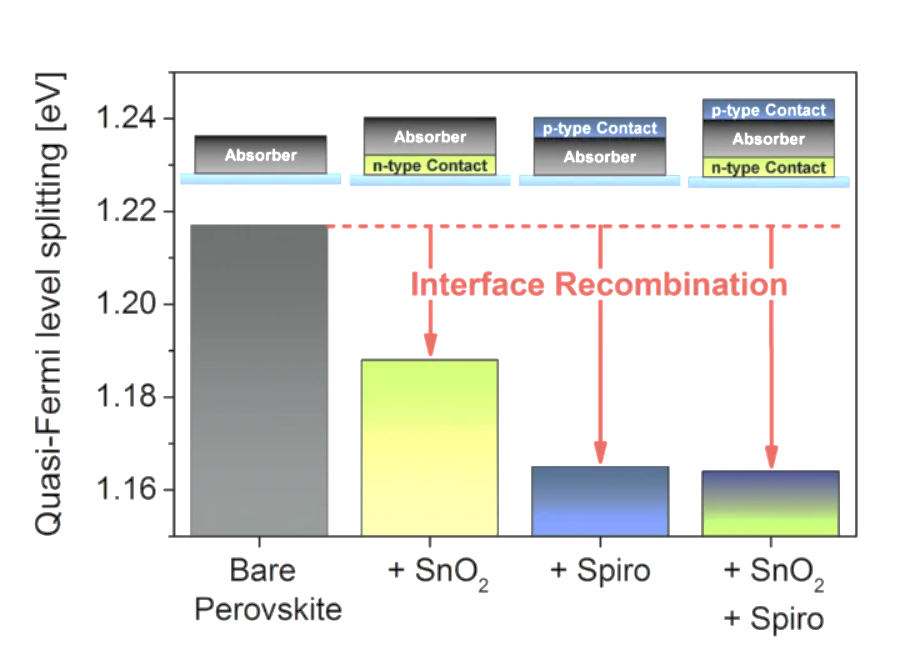

钙钛矿太阳能电池的 PLQY（光致发光量子产率）本质上反映了光激发产生的电子 - 空穴对中，通过辐射复合（发光） 与非辐射复合（无发光能量损失） 的竞争关系：PLQY 越高，说明辐射复合占比越高，非辐射复合占比越低。因此，所有影响这两种复合过程的因素，都会直接或间接影响 PLQY。具体可分为以下几类：一、材料本征性质：决定复合机制的核心   1. 缺陷态密度与类型缺陷的影响：钙钛矿材料中的缺陷（如空位、间隙原子、晶界缺陷等）是非辐射复合的主要中心。缺陷会捕获载流子（电子或空穴），导致其通过非辐射路径（如缺陷能级间的跃迁）释放能量，而非以光子形式发射。例如：铅空位（VPb）、碘间隙原子（Ii）等缺陷会形成深能级陷阱，显著增强非辐射复合，导致 PLQY 下降；浅能级缺陷对非辐射复合的影响较弱，但若浓度过高，仍会降低 PLQY。缺陷来源：材料合成过程中的化学计量比失衡（如铅盐与有机胺盐比例不当）、结晶过程中的动力学不稳定（如快速结晶导致晶粒无序）等，都会增加缺陷密度。2. 结晶度与晶粒质量高结晶度的钙钛矿薄膜通常具有更大的晶粒尺寸和更少的晶界：晶界处原子排列无序，易形成缺陷（如未配位的离子），是非辐射复合的 “热点”；大晶粒可减少晶界密度，降低载流子在晶界处的非辐射复合概率，从而提高 PLQY。反之，低结晶度薄膜（如含有大量非晶相或小晶粒）因晶界密集，PLQY 通常较低。3. 化学组分与stoichiometry（化学计量比）钙钛矿的典型化学式为ABX3（如MAPbI3)、(FAPbI3），A、B、X 位的元素比例直接影响缺陷形成：例如：PbI2过量会导致薄膜中残留PbI2相，其与钙钛矿的界面易形成缺陷，促进非辐射复合；A 位阳离子（如 MA⁺、FA⁺）比例失衡可能导致晶格畸变，增加缺陷密度，降低 PLQY。二、薄膜与界面质量：载流子复合的关键区域1. 表面缺陷与表面态钙钛矿薄膜的表面是缺陷*集中的区域之一（如表面未配位的 Pb²⁺离子、悬挂键等），这些表面缺陷会形成表面态，成为载流子非辐射复合的强中心：表面缺陷越多，载流子在表面的非辐射复合概率越高，PLQY 越低；例如：未钝化的钙钛矿表面 PLQY 通常显著低于体相，而通过表面钝化（如用有机胺分子、无机盐修饰）可减少表面缺陷，提升 PLQY。2. 界面能级匹配与载流子积累钙钛矿与电荷传输层（HTL/ETL，如Spiro-OMeTAD、TiO₂）的界面若存在能级失配，会导致载流子在界面处积累：例如：若 HTL 的*高占据分子轨道（HOMO）高于钙钛矿的价带顶，空穴难以从钙钛矿向 HTL 传输，导致空穴在界面积累，与电子发生非辐射复合；载流子积累会显著增强非辐射复合，降低 PLQY（即使钙钛矿本体质量良好）。三、激发条件与环境因素：外部调控的影响1. 激发强度与载流子浓度低激发强度下：载流子浓度低，非辐射复合主要由缺陷主导（缺陷捕获载流子），PLQY 随激发强度升高而增加（缺陷被饱和）；高激发强度下：载流子浓度过高，可能触发俄歇复合（一种载流子 - 载流子间的非辐射复合，能量转移给第三个载流子），导致 PLQY 随激发强度升高而下降。2. 温度温度通过影响复合速率和缺陷活性调控 PLQY：低温（如 77 K）：非辐射复合的激活能较高，缺陷捕获载流子的概率降低，辐射复合占比上升，PLQY 显著提高；高温（如 300 K 以上）：热激发使缺陷更易捕获载流子，非辐射复合增强，同时俄歇复合速率随温度升高而加快，导致 PLQY 下降。3. 环境稳定性（水、氧、光照）钙钛矿材料对水、氧和光照敏感，长期暴露会导致降解，引入新的缺陷：水和氧会与钙钛矿反应生成 PbI₂、PbO 等杂质相，这些杂质相不仅本身无发光特性，还会在界面形成缺陷，促进非辐射复合；长时间光照可能引发光致降解（如 A 位阳离子挥发、晶格畸变），增加缺陷密度，导致 PLQY 持续下降。四、器件结构优化：间接调控 PLQY 的手段1. 钝化层设计表面钝化：通过引入有机分子（如 PEA⁺、DMSO）或无机盐（如 CsI、RbCl），填补表面缺陷（如配位未饱和的 Pb²⁺），减少表面非辐射复合；体相钝化：在钙钛矿前驱体中掺杂少量钝化剂（如胍盐、硫脲），抑制体相缺陷形成，提升整体 PLQY。2. 电荷传输层质量电荷传输层的导电性和缺陷密度会影响载流子的提取效率：若传输层电阻过高或存在缺陷，载流子在钙钛矿层内的停留时间延长，非辐射复合概率增加，PLQY 降低；例如：高质量的 TiO₂ ETL（结晶好、缺陷少）可快速提取电子，减少钙钛矿层内电子 - 空穴复合，提高 PLQY。总结PLQY 的核心影响因素可归纳为：缺陷态（浓度与类型）、结晶与界面质量、载流子复合动力学（受激发条件和温度调控）以及环境稳定性。其中，缺陷控制（通过材料合成优化、钝化处理）是提升 PLQY 的关键 —— 因为非辐射复合主要由缺陷主导。在钙钛矿太阳能电池研究中，高 PLQY光致发光量子产率 通常对应低非辐射复合损失，是器件高效光伏性能（如高 EQE、高开路电压）的重要标志！！！      推荐产品：                   ‍‍                 QFLS准费米能级分裂测试仪‍                 ‍                 绝对PL量子产率测试系统                 ‍                 绝对PL/EL量子产率测试系统‍‍                 高光谱匹配太阳光模拟器‍                 双灯太阳光模拟器（光谱不匹配优于±5%）                               ‍                 PAIOS太阳能电池瞬态特性测量系统                                   Litos Lite 多通道太阳能电池稳定性测试系统‍‍

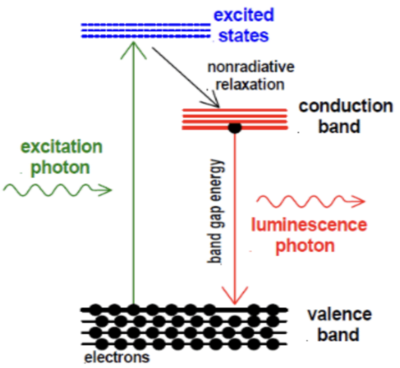

在钙钛矿太阳能电池的研究中，ELQY、PLQY和 EQE 是三个核心的量子效率参数，分别对应不同的物理过程和器件性能。以下从定义、物理意义、测量条件及应用场景等方面详细说明三者的区别：一、核心定义与物理意义1. PLQY（PhotoluminescenceQuantum Yield，光致发光量子产率）定义：当材料或器件被光激发时，发射的光子数与吸收的光子数之比           物理意义：反映材料 / 器件在光激发下的辐射复合效率。PLQY 越高，说明光激发产生的电子 - 空穴对中，通过辐射复合（发光）的比例越高，非辐射复合（如缺陷捕获、俄歇复合等）的比例越低。关键说明：计算的是 “吸收的光子” 而非 “入射的光子”（需扣除反射、透射损失的光子）；仅与光激发后的复合过程相关，不涉及电荷的收集。                                                                               PL原理示意图2. ELQY（ElectroluminescenceQuantum Yield，电致发光量子产率）定义：当器件被电注入（施加电压）时，发射的光子数与注入的电子-空穴对数量之比                物理意义：反映器件在电激发下的电能 - 光能转换效率。ELQY 越高，说明电注入的载流子中，通过辐射复合发光的比例越高，能量损失（如非辐射复合、电阻损耗）越少。关键说明：激发方式是 “电注入”（而非光），本质是 LED（发光二极管）的核心效率参数；与太阳能电池的 “光伏过程” 是互逆的（太阳能电池是光→电，EL 是电→光），因此可用于评估器件的 “对称性”（即光伏性能与发光性能的匹配度）。                                                                                         EL原理示意图3. EQE（ExternalQuantum Efficiency，外量子效率）定义：对于太阳能电池，在特定波长下，被收集的光生载流子数与入射到器件表面的光子数之比        物理意义：反映太阳能电池对特定波长光的光电转换效率，直接关联电池的能量输出能力。EQE 越高，说明该波长的光被有效吸收后，产生的载流子被电极收集的比例越高。关键说明：计算的是 “入射光子”（需包含反射、透射损失的光子，与 PLQY 的 “吸收光子”      不同）；与光吸收、电荷分离、传输及收集全过程相关，是太阳能电池的核心性能参数。                         EQE测试示意图二、关键区别对比参数激发方式核心过程分子分母含义主要应用场景PLQY光激发（如激光、LED）光→载流子→辐射复合（发光）分子：发射光子数；分母：吸收光子数评估材料 / 器件的本征光学质量（如缺陷密度、非辐射复合强度），指导材料合成优化。ELQY电注入（施加电压）电→载流子→辐射复合（发光）分子：发射光子数；分母：注入的电子 - 空穴对评估器件的电致发光性能，反映光伏 - 发光对称性（如钙钛矿电池的潜在效率上限）。EQE光激发（单色光）光→载流子→电荷收集（电能）分子：收集的载流子数；分母：入射光子数表征太阳能电池对不同波长光的利用效率，指导器件结构优化（如光吸收层厚度、电极设计）。三、关联与意义：三者虽过程不同，但存在内在联系：PLQY 与 EQE：PLQY     高的材料通常非辐射复合少，有利于提高 EQE（载流子更易被收集而非损失）；ELQY 与 EQE：根据详细平衡原理，太阳能电池的**效率与 ELQY 存在定量关系（ELQY 上限对应光伏效率上限），因此 ELQY 可用于预测电池的理论性能。综上，PLQY 和 ELQY 聚焦 “发光效率”（分别对应光激发和电激发），而 EQE 聚焦 “光电转换效率”（光→电），三者从不同角度反映钙钛矿材料及器件的光学、电学质量。      推荐产品：                                    QFLS准费米能级分裂测试仪‍                 ‍                 绝对PL量子产率测试系统                 ‍                 绝对PL/EL量子产率测试系统‍‍                 高光谱匹配太阳光模拟器‍                 双灯太阳光模拟器（光谱不匹配优于±5%）                               ‍                 PAIOS太阳能电池瞬态特性测量系统                                   Litos Lite 多通道太阳能电池稳定性测试系统

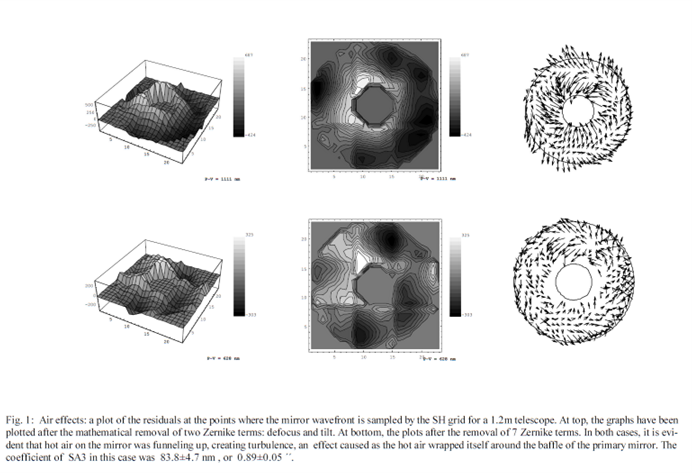

夏克哈特曼波前传感器（Shack-HartmannWavefront Sensor, SHWFS）是一种基于子光束分割的波前探测设备，其核心原理是通过微透镜阵列将入射波前分割为大量子光束，每个子光束经微透镜聚焦后在探测器（如 CCD、CMOS）上形成光斑；通过测量光斑相对于无畸变时的偏移量，可反推原始波前的畸变形态（基于几何光学中 “波前斜率与光斑偏移成正比” 的关系）。这种原理使其在实时性、空间分辨率和结构稳定性上具有显著优势，因此在天文望远镜中被广泛用于波前畸变探测，是自适应光学（Adaptive Optics, AO）系统的核心部件。一、在天文望远镜中的应用天文观测中，大气湍流、望远镜光学系统自身像差（如加工误差、重力变形）等会导致波前畸变，严重降低成像分辨率（地面望远镜受大气湍流影响，实际分辨率常仅为 1-2 角秒，远低于衍射极限）。SHWFS 的核心作用是为这些畸变提供实时、高精度的量化数据，支撑 AO 系统实现动态校正，具体应用可分为以下几类：1. 大气湍流实时校正（自适应光学系统核心）大气湍流是地面天文望远镜成像的主要限制因素，其导致的波前畸变具有动态性（变化周期1-100 毫秒） 和空间随机性。SHWFS 通过以下方式支撑校正：当目标天体（或激光导星）的光进入望远镜后，SHWFS 实时探测其波前畸变的斜率分布（每个微透镜对应一个子区域的斜率）；探测数据经算法（如区域法、模式法）重构为完整波前畸变；控制变形镜（Deformable Mirror）产生反向畸变，抵消大气湍流影响，使成像分辨率接近望远镜衍射极限（如 8 米级望远镜可达到 0.1 角秒以下）。例如，欧洲南方天文台（ESO）的甚大望远镜（VLT）、美国凯克望远镜的 AO 系统均以 SHWFS 为核心探测器，使其在红外波段的成像分辨率提升 10-100 倍。2. 望远镜光学系统像差检测与校准天文望远镜的光学元件（主镜、次镜、校正镜等）在加工、安装或运行中会产生静态 / 慢变像差（如球差、彗差、像散），需通过 SHWFS 进行**表征：对望远镜进行 “闭环校准” 时，使用点光源（如恒星、激光导星）作为参考，SHWFS 探测光学系统自身引入的波前畸变；基于探测结果调整光学元件（如通过促动器微调主镜姿态），或通过变形镜预加载反向像差，抵消系统固有误差。例如，詹姆斯・韦伯空间望远镜（JWST）在入轨后，通过 SHWFS（其波前传感系统基于类似原理）检测主镜拼接误差，并通过促动器调整镜片位置，*终将波前误差控制在纳米级。                                        It had an orientation of 45 degrees, and wascaused by the support errors.3. 激光导星系统的波前探测当观测目标天体较暗（无法提供足够光强用于波前探测）时，天文望远镜会采用激光导星（LaserGuide Star, LGS） 技术：向大气平流层发射激光（通常为钠激光，激发钠层原子发光），形成人工 “参考星”。SHWFS 此时的作用是：探测激光导星的波前畸变（反映其路径上的大气湍流）；结合自然导星（用于校正激光导星的 “锥度误差”）数据，实现对目标天体的间接校正。例如，美国双子座望远镜的 “Gemini South Adaptive OpticsSystem” 采用 SHWFS 配合激光导星，使暗弱天体的成像质量提升至衍射极限。4. 高分辨率光谱与成像辅助在光谱观测中，波前畸变会导致光谱线展宽、信噪比下降。SHWFS 通过校正波前，可：提高光谱仪的空间分辨率（如区分密近双星的光谱）；减少杂散光干扰，提升弱谱线的探测灵敏度。二、技术特点（结合天文观测需求）SHWFS 的技术设计需适配天文观测的特殊场景（如低光强、高动态、宽视场），其核心特点如下：1. 高空间分辨率与波前细节探测能力微透镜阵列设计：天文用 SHWFS 的微透镜数量通常为 100-10000 个（如 VLT 的 AO 系统用     2400 个微透镜），数量越多，可探测的波前空间频率越高（即能分辨更精细的畸变，如小尺度大气湍流）。填充因子：微透镜阵列的 “填充因子”（有效透光面积占比）需尽可能高（通常 > 90%），以减少未探测的波前区域，避免信息丢失。2. 高动态响应速度大气湍流的时间尺度为毫秒级（典型变化周期 1-10 毫秒），因此 SHWFS 需具备高帧率探测能力：探测器需支持高帧频（通常 100-1000Hz），如电子倍增 CCD（EMCCD）、科学 CMOS（sCMOS），可在低光强下快速采集子光斑图像；数据处理延迟需 3. 宽动态范围与弱光适应性动态范围：每个子光斑的**偏移量决定了 SHWFS 可探测的波前斜率上限（即 “动态范围”）。天文观测中，强湍流可能导致大偏移，需通过设计微透镜焦距（焦距越长，相同斜率对应的偏移量越大，动态范围越小但灵敏度越高）平衡 —— 通常动态范围需覆盖 ±10-100 角秒（对应大气湍流的强畸变场景）。弱光探测：暗弱天体或激光导星的光强极低（单光子级），因此 SHWFS 需具备高灵敏度：探测器采用低噪声器件（如 EMCCD 的电子倍增增益可抑制读出噪声）；光斑定位算法优化（如高斯拟合、质心加权算法），减少光子噪声对偏移量测量的影响（定位精度可达 1/100 像素）。4. 与多波段观测的兼容性天文望远镜需覆盖可见光、红外等多波段，SHWFS 需适应不同波长：微透镜阵列的材料（如石英、硅）需在目标波段有高透光率；探测器的光谱响应需匹配（如红外波段用 HgCdTe 探测器）。5. 结构稳定性与环境适应性地面望远镜需抵抗温度变化、机械振动对微透镜阵列与探测器相对位置的影响（偏移会导致 “零位误差”，即无畸变时光斑偏移），因此需采用恒温控制、刚性支撑结构；空间望远镜（如 JWST）的 SHWFS 需耐受真空、辐射环境，元件材料需具备抗辐射性（如石英微透镜）。6.关键问题夏克哈特曼波前传感器（Shack-Hartmann Wavefront Sensor, SHWFS系统与干涉测量法相比有何优势，两者结果一致性如何？优势：SHWFS系统更紧凑、坚固，适合露天望远镜环境；可同时提取像差、支撑误差和气流信息。一致性：早期研究表明，SHWFS分析与干涉测量结果高度一致，是可靠的替代方法。夏克哈特曼波前传感器系统如何处理空气效应对测量的影响？外部空气效应（随机）：通过 > 30s 曝光时间积分平均，使 SHWFS光斑呈圆形，不影响分析；内部空气效应（如圆顶热气流）：会增加噪声，但通过残差分析可判断圆顶条件，且仍能可靠估计 Zernike 系数（如三阶球差在不同气流场景下误差稳定在 ±0.05´´）。如何利用夏克哈特曼波前传感器系统识别望远镜的支撑问题？步骤：先通过软件减去离焦、倾斜、彗差等 7 项低阶像差的贡献，再观察剩余波前图 / 等高线图，支撑结构（如 12 个支撑点）会以残差形式显现；同时，支撑问题会伴随高像散、三角彗差等系数（如 1.5m 镜面像散达 2.76´´）。总结夏克哈特曼波前传感器凭借高实时性、高空间分辨率、宽动态范围的技术特点，成为天文望远镜（尤其是地面望远镜）自适应光学系统的核心部件，支撑了大气湍流校正、光学系统校准、激光导星探测等关键任务，是突破观测分辨率极限的 “眼睛”。其技术发展方向（如更大规模微透镜阵列、更高灵敏度探测器、多波段兼容设计）将进一步推动天文观测向更高分辨率、更深空探测迈进。推荐产品：            夏克哈特曼波前传感器（天文望远镜用）光热弱吸收测试仪Shack-Hartmann夏克-哈特曼传感器/UV波前传感器EUV/DUV极紫外/深紫外波前传感器/ Shack-Hartmann夏克-哈特曼传感器UV/VIS激光光束质量分析仪高功率激光光束分析仪

波前传感器作为精准测量光波波前畸变的核心工具，凭借其对光学系统波前误差的高灵敏度检测能力，已在多个领域实现关键应用，以下从不同维度展开说明：一、天文观测与自适应光学· 地基望远镜成像优化大气湍流会导致星光波前畸变，Shack-Hartmann夏克-哈特曼波前传感器与变形镜结合形成自适应光学系统，可实时校正大气扰动。例如，欧洲南方天文台的甚大望远镜（VLT）、美国 Keck 望远镜等通过该技术突破大气限制，获得接近空间望远镜的分辨率。· 系外行星探测波前传感器帮助消除恒星强光的衍射斑，使望远镜能捕捉到周围微弱的系外行星信号，如美国 NASA 的系外行星直接成像计划（APHI）中应用了高精度波前传感技术。二、医学与生物光学· 眼科诊断与治疗· 角膜与视网膜像差测量：通过Hartmann-Shack哈特曼 - 夏克波前传感器检测人眼像差，为个性化角膜屈光手术（如 LASIK）提供数据支持，提升术后视力矫正精度。· 眼底成像增强：结合自适应光学技术，可拍摄高分辨率的视网膜细胞图像，用于青光眼、黄斑变性等疾病的早期诊断，如自适应光学扫描激光眼底镜（AOSLO）的应用。· 生物显微成像在双光子显微镜、共聚焦显微镜中，Hartmann-Shack哈特曼 - 夏克波前传感器用于校正组织散射引起的波前畸变，提高深层生物组织的成像清晰度，助力神经科学、细胞生物学研究。三、激光与光学工程· 激光光束质量控制用于检测高功率激光系统（如惯性约束核聚变装置）的波前畸变，确保激光束聚焦精度。例如，美国国家点火装置（NIF）利用波前传感器优化 192 束激光的同步聚焦，实现核聚变反应。· 光学元件制造与检测在透镜、反射镜等精密光学元件的加工过程中，Shack-Hartmann夏克-哈特曼波前传感器用于测量表面面形误差，指导抛光工艺，确保元件达到纳米级精度，常见于光刻机、天文望远镜镜片的生产。四、工业与半导体制造· 半导体光刻技术在极紫外（EUV）光刻机中，Hartmann-Shack哈特曼 - 夏克波前传感器实时监测光路中的波前畸变，配合自适应光学系统校正，保证光刻图案的纳米级分辨率，推动芯片制程向 3nm 及以下演进。· 表面轮廓与缺陷检测利用白光干涉或激光干涉型波前传感器，检测半导体晶圆、光学镀膜表面的微小起伏或缺陷，确保半导体器件的可靠性。五、遥感与空间光学· 卫星成像系统校准对星载相机的光学系统进行波前检测，校正发射过程中的机械应力或温度变化引起的畸变，提升遥感图像的清晰度，应用于国土资源监测、气象预报等领域。· 空间激光通信在星地激光通信链路中，Shack-Hartmann夏克-哈特曼波前传感器用于补偿大气湍流和平台振动导致的波前误差，提高激光信号的接收效率和数据传输速率。六、新兴技术与交叉领域· 计算光学成像结合波前传感与计算重建算法，实现无透镜成像或超分辨率成像，如清华大学 2024 年研发的广域波前计算传感芯片（WISE），可用于大气湍流预测，感知范围较传统技术提升近千倍。· 虚拟现实（VR）与增强现实（AR）检测头戴式显示设备的光学系统波前误差，优化人眼视觉舒适度，减少长时间佩戴引起的眩晕感，推动 AR/VR 设备的光学性能升级。波前传感器的应用本质是通过“感知波前 - 校正误差” 的闭环流程，解决光学系统中的相位畸变问题，随着微纳制造、计算光学等技术的发展，其应用边界仍在持续拓展，尤其是在跨学科场景中展现出创新潜力。推荐产品：光热弱吸收测试仪Shack-Hartmann夏克-哈特曼传感器/UV波前传感器EUV/DUV极紫外/深紫外波前传感器/ Shack-Hartmann夏克-哈特曼传感器UV/VIS激光光束质量分析仪高功率激光光束分析仪

激光器的分类方式多样，可从工作物质、运转方式、输出波长、激励方式等多个维度划分。以下是常见的分类体系及详细说明：一、按工作物质（增益介质）分类1. 固体激光器以固体材料为增益介质，结构紧凑，应用广泛。· 晶体激光器：· Nd:YAG 激光（掺钕钇铝石榴石）：波长 1064nm，用于工业切割、焊接、激光测距。·Ti: 蓝宝石激光：可调谐波长（660-1180nm），用于超快脉冲激光（飞秒激光）。·红宝石激光（Cr:Al₂O₃）：波长 694.3nm，早期用于激光测距、打孔。· 玻璃激光器：·钕玻璃激光：波长 1053nm，用于高功率激光系统（如惯性约束核聚变）。2. 气体激光器以气体或混合气体为工作物质，输出光束质量好。 · 原子气体激光：·氦氖（He-Ne）激光：波长 632.8nm（红光），用于激光瞄准、教学演示。·氩离子激光：波长 488nm（蓝光）、514nm（绿光），用于激光投影、医学理疗。· 分子气体激光：·CO₂激光：波长 10.6μm（中红外），用于金属切割、雕刻、医疗手术（如激光脱毛）。· 准分子激光：·ArF（193nm）、KrF（248nm）：紫外波段，用于半导体光刻、眼科近视矫正（LASIK 手术）。 3. 液体激光器以有机染料溶液为增益介质，波长可调谐。· 染料激光：如罗丹明 6G，波长范围 550-650nm，用于光谱分析、激光显示。 4. 半导体激光器（LD）基于半导体 PN 结发光，体积小、效率高。 · 红光半导体激光（650nm）：用于激光笔、条码扫描。· 蓝光半导体激光（405nm、445nm）：用于蓝光光盘、激光投影。· 红外半导体激光（808nm、980nm）：用于光纤通信泵浦、激光医疗。 5. 光纤激光器以掺杂稀土离子的光纤为增益介质，光束质量高，适合长距离传输。 · 掺铒光纤激光（1550nm）：光纤通信的核心光源。· 掺镱光纤激光（1060nm 附近）：用于工业高功率切割、焊接。 二、按运转方式（工作状态）分类1. 连续激光器（CW）· 持续输出激光，功率稳定。· 应用：材料表面处理、激光通信、科学研究。 2. 脉冲激光器以脉冲形式输出激光，峰值功率高。· 普通脉冲激光：脉宽毫秒级（如 Nd:YAG 脉冲激光，用于打孔）。· 调 Q 脉冲激光：脉宽纳秒级（10⁻⁹秒），峰值功率可达兆瓦级，用于激光打标、测距。· 锁模脉冲激光：脉宽皮秒（10⁻¹² 秒）或飞秒（10⁻¹⁵秒）级，用于超快光谱、精密微加工（如芯片刻蚀）。 三、按激励方式分类1. 电激励激光器· 通过电流注入（如半导体激光）或气体放电（如 CO₂激光、氩离子激光）激发。2. 光泵浦激光器· 用强光（如闪光灯、其他激光器）照射增益介质（如 Nd:YAG 激光用氙灯泵浦）。3. 化学激励激光器· 通过化学反应释放能量激发激光（如氟化氢激光，用于军事高能激光武器）。4. 核泵浦激光器· 利用核能辐射激励工作物质，用于特殊军事或科研场景。 四、按功率和用途分类1. 低功率激光器· 功率 2. 中功率激光器· 功率 100mW-100W，如激光打印机、医学理疗设备。3. 高功率激光器· 功率 > 100W，如工业切割（kW 级光纤激光）、激光武器（MW 级 CO₂激光）。 五、其他分类方式· 按光束模式：单模激光器（光束聚焦性好，如光纤激光）、多模激光器（功率高，如 CO₂激光）。· 按结构形式：小型便携式激光器（如半导体激光笔）、大型装置（如核聚变用高功率激光系统）。总结激光器的分类体系反映了其技术原理与应用场景的多样性。从基础科研到工业生产，从医疗美容到通信国防，不同类型的激光器凭借独特的工作物质、波长特性和输出方式，在各领域发挥关键作用。随着技术进步，新型激光器（如可调谐激光、太赫兹激光）仍在不断拓展应用边界。推荐产品：光热弱吸收测试仪Shack-Hartmann夏克-哈特曼传感器/UV波前传感器EUV/DUV极紫外/深紫外波前传感器/ Shack-Hartmann夏克-哈特曼传感器UV/VIS激光光束质量分析仪高功率激光光束分析仪

波前传感器的发展历程是一个伴随着光学理论进步与技术创新的过程，以下是其主要发展阶段： · 理论奠基阶段：1690 年，克里斯蒂安・惠更斯（Christiaan Huygens）在《光论》中首次提出光的波动理论，但当时这一理论与艾萨克・牛顿的光微粒说相悖。直到 19 世纪，托马斯・杨的双缝干涉实验和奥古斯丁・让・菲涅尔的数学证明，才使光的波动理论被科学界广泛接受。1851 年，斐索利用干涉装置进行光速测量实验，为波动理论提供了进一步支持，斐索干涉仪也成为光学计量的参考标准，为波前传感器的发展奠定了理论基础。 · 早期雏形阶段：1900 年左右，约翰内斯・弗朗茨・哈特曼（Johannes Franz Hartmann）发明了哈特曼板，用于校正望远镜的焦距。哈特曼板是在望远镜的光瞳处放置一个多孔阵列，通过记录星像在焦点前后的图像，连接孔像图案之间的线条来测量波前斜率，从而计算出望远镜成像的校正量。 · 技术成型阶段：1971 年，罗兰・沙克（Roland Shack）和本・普拉特（Ben Platt）应美国空军需求，对哈特曼板进行了优化设计，将多孔阵列替换为微透镜阵列，发明了Shack-Hartmann哈特曼 - 夏克波前传感器。微透镜阵列可将光线聚焦，使波前传感方法效率大幅提高，结合 CCD 相机的出现，该技术变得更快速、易用，适用于天文学等 “低光” 应用场景。  · 广泛应用阶段：从 1974 年开始，哈特曼 - 夏克Shack-Hartmann波前传感器被用于激光测试。20 世纪 80 年代，其应用范围进一步扩大，涵盖自适应光学、角膜轮廓测量、光学系统对准和半导体晶圆表征等领域。1996 年，哈特曼 - 夏克波前传感器与变形镜结合，应用于闭环控制，以消除眼睛像差，改善眼底成像。如今，它已成为光学计量和自适应光学中最常用的区域传感器。 · 新型传感器涌现阶段：1978 年，F.Roddier 提出了曲率波前传感器的概念，1989 年 N.Roddier 对其进行了计算机仿真，1993 年应用此种传感器和双压电晶体变形镜实现了闭环实验。1996 年，拉加佐尼（Ragazzoni）首次提出金字塔波前传感技术的概念，并指出了其调制和无调制两种可能的工作模式，2001 年首个红外波段金字塔波前传感系统应用于 Calar Alto 天文台的 3.5 米望远镜。2024 年，清华大学成像与智能技术交叉团队研制出广域波前计算传感芯片（WISE），实现了超 1100 角秒（对角线）范围的大气湍流实时探测和预测，其感知范围相比传统Shack-Hartmann夏克 - 哈特曼波前传感器提升了近千倍。  推荐产品：光热弱吸收测试仪Shack-Hartmann夏克-哈特曼传感器/UV波前传感器EUV/DUV极紫外/深紫外波前传感器/ Shack-Hartmann夏克-哈特曼传感器UV/VIS激光光束质量分析仪            高功率激光光束分析仪

· g 线：指波长为 436nm 的光，属于紫外光，对应的是第一代光刻机。g 线光刻机采用接触接近式曝光方式，适用于制造特征尺寸较大的芯片，如早期集成电路制造或对线宽要求不高的器件，对应技术节点≥0.5µm。 · i 线：波长为 365nm 的紫外光，是第二代光刻机采用的光源。同样采用接触接近式曝光，用于 350 - 500nm 尺寸的半导体工艺，对应技术节点为 0.35 - 0.25µm。 · KrF：指的是波长为 248nm 的 KrF 准分子激光，是第三代投影式光刻机的光源。这种光刻机以扫描方式实现曝光，将集成电路制造工艺推进到亚微米级别，对应技术节点为 0.25 - 0.13µm。 · ArF：波长为 193nm 的 ArF 准分子激光，属于第四代光刻机光源。与 KrF 光刻机原理相同，但光源波长更短，光刻分辨率更高，适用于从 0.13µm 到几十纳米乃至数纳米级别的芯片制造。 · ArFi：即浸润式 ArF 光刻机，是在 ArF 光刻技术基础上发展而来的。它采用水作为介质，利用光在水中的折射特性，使等效波长缩短，提高光刻分辨率。虽然采用 193nm 波长光源，但经水折射后等效于 134nm 波长的光源，可实现更高的分辨率，能用于更先进的制程节点。 · EUV：指波长为 13.5nm 的极紫外光，是第六代光刻机采用的光源。EUV 光刻机采用反射式光学系统，需要在高真空环境下工作，用于 7nm 及以下的先进制程节点，是高性能处理器与先进存储芯片制造的关键工艺之一。 推荐产品：光热弱吸收测试仪Shack-Hartmann夏克-哈特曼传感器/UV波前传感器EUV/DUV极紫外/深紫外波前传感器/ Shack-Hartmann夏克-哈特曼传感器UV/VIS激光光束质量分析仪高功率激光光束分析仪

激光的波长范围涵盖了从紫外到红外的多个波段，不同波长的激光在特性、产生方式及应用领域上存在显著差异。以下是按照波长对激光进行的详细分类及相关介绍：一、紫外激光（波长 紫外激光的波长较短，能量较高，具有较强的光化学作用和精细加工能力。· 细分波段：· 真空紫外（VUV，10 - 200nm）：如氪氟（KrF）准分子激光（193nm）、氩氟（ArF）准分子激光（193nm），常用于半导体光刻、薄膜沉积等。· 远紫外（FUV，200 - 300nm）：例如如氪氟（KrF）准分子激光（248nm），氙氯（XeCl）准分子激光（308nm），可用于激光雕刻、医疗手术（如眼科准分子激光手术）。· 近紫外（NUV，300 - 400nm）：典型代表为二极管泵浦固体激光器（DPSSL）产生的 355nm 激光，应用于微加工、荧光光谱分析等。· 应用场景：半导体芯片制造、DNA 测序、紫外线消毒、精密材料加工（如玻璃切割）。二、可见光激光（波长 400 - 780nm）可见光激光覆盖人眼可感知的颜色范围，色彩丰富，常用于显示、通信及科研领域。· 细分波段及颜色：· 蓝色（400 - 500nm）：如蓝光半导体激光器（405nm、445nm），用于蓝光光盘（BD）读写、激光笔、舞台灯光。· 绿色（500 - 570nm）：常见的有倍频 Nd:YAG 激光（532nm）、氩离子激光（514nm），应用于激光投影、激光指示器、激光雷达。· 黄色（570 - 590nm）：如金蒸气激光（578nm），用于医学光动力疗法。· 红色（620 - 780nm）：氦氖（He - Ne）激光（632.8nm）、半导体红光激光器（650nm、660nm），常用于激光瞄准、超市扫码枪、激光打印机。· 应用场景：激光显示（如投影仪）、激光通信、医学美容（如红光祛痘）、激光指示器。三、近红外激光（波长 780nm - 3μm）近红外激光具有较好的组织穿透性，在医疗、通信及工业领域应用广泛。· 典型波长及特性：· 780 - 1000nm：如半导体激光二极管（808nm、980nm），用于激光脱毛、光纤通信泵浦源。· 1064nm：Nd:YAG 激光的基频光，是工业激光加工（如切割、焊接）的主流波长，也可用于激光测距。· 1310nm、1550nm：光纤通信的主要波长，因在光纤中传输损耗极低，用于长距离光通信系统。· 1470nm、1940nm：铥激光、钬激光，用于医疗微创手术（如前列腺切除、结石碎石）。· 应用场景：光纤通信、激光加工（金属切割）、医疗手术、红外成像、遥感。四、中红外激光（波长 3 - 25μm）中红外激光在分子光谱分析、气体检测及军事领域具有独特优势，因许多气体分子的振动吸收峰位于该波段。· 关键波长及应用：·   3 - 5μm：如量子级联激光器（QCL）、CO₂激光（10.6μm）的倍频光，用于气体分析（如环境监测中的 CO、CH₄检测）、红外对抗。·   8 - 12μm：热成像仪的主要响应波段，如碲镉汞（HgCdTe）探测器适配的激光波长，用于夜视仪、军事目标探测。· 应用场景：红外遥感、分子光谱分析、激光雷达（大气监测）、军事红外制导。五、远红外激光（波长 > 25μm）远红外激光波长极长，能量较低，主要用于科研和特殊物理现象研究。· 代表波长：· 100μm - 1mm：属于太赫兹（THz）波段，如气体激光器（如甲醇激光）产生的远红外光，用于凝聚态物理研究、材料无损检测（太赫兹成像）。· 应用场景：太赫兹光谱学、等离子体研究、安全检查（太赫兹成像可穿透衣物检测隐蔽物品）。六、不同波长激光的对比与特点总结激光的波长分类与其物理特性、产生技术及应用场景紧密相关。从紫外到远红外，波长越长，光子能量越低，穿透性和热效应可能越强；反之，短波长激光能量高，更适合精细加工和光谱分析。随着激光技术的发展，各波段的应用边界仍在不断拓展，例如太赫兹激光在生物医学和安检领域的新兴应用，以及紫外激光在芯片制造中的前沿探索。推荐产品：光热弱吸收测试仪UV波前传感器EUV/DUV极紫外/深紫外波前传感器UV/VIS激光光束质量分析仪高功率激光光束分析仪

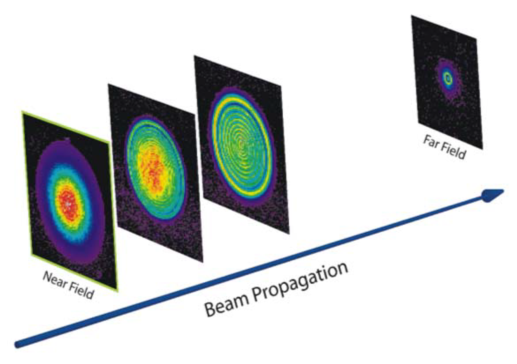

激光光束参数测量技术· 光斑尺寸测量o CCD/CMOS 相机技术：利用电荷耦合器件（CCD）或互补金属氧化物半导体（CMOS）相机拍摄激光光斑图像，通过图像处理算法分析光斑的强度分布，从而确定光斑的尺寸和形状。这种方法具有高分辨率、快速响应的特点，能够实时监测光斑的变化。o 狭缝扫描技术：通过移动狭缝对激光光束进行扫描，测量狭缝后光强的变化，进而计算出光斑在不同方向上的尺寸。该方法精度较高，但测量速度相对较慢，适用于对光斑尺寸精度要求较高的场合。· 光束发散角测量o 远场测量法：在激光光束的远场区域，通过测量不同距离处光斑的尺寸，根据几何关系计算出光束的发散角。这种方法简单直接，但需要较大的测量空间，且对测量距离的精度要求较高。o 基于透镜成像的测量法：利用透镜将激光光束成像在焦平面上，通过测量焦平面上光斑的尺寸和透镜的焦距，计算出光束的发散角。该方法可以减小测量空间，提高测量精度，是一种常用的光束发散角测量方法。· 光束功率和能量测量o 热释电探测器：基于热释电效应，将激光能量转化为热信号，进而测量激光的功率和能量。热释电探测器具有宽光谱响应、高灵敏度和快速响应的特点，适用于测量脉冲激光和连续激光的能量和功率。o 量热计：通过测量吸收激光能量后介质的温度升高，来计算激光的能量和功率。量热计测量精度高，但响应速度较慢，适用于对能量测量精度要求高的场合。 激光光束质量评价技术· M² 因子测量o 二阶矩法：通过测量激光光束在不同位置的强度分布，计算出光束的二阶矩，进而得到 M² 因子。这种方法基于激光光束的统计特性，能够全面地描述光束的质量，是目前广泛应用的 M² 因子测量方法。o 刀边法：利用刀口对激光光束进行扫描，测量光束通过刀口时的光强变化，通过拟合光强分布曲线计算出 M² 因子。刀边法测量简单易行，但精度相对较低。· 光束指向稳定性测量o 位置敏感探测器（PSD）技术：PSD 能够实时测量激光光斑在探测器表面的位置变化，通过对光斑位置的长期监测，评估光束的指向稳定性。该方法具有高灵敏度、快速响应的特点，能够检测到微小的光束指向变化。o 经纬仪测量法：使用经纬仪等精密角度测量仪器，直接测量激光光束的指向角度变化。这种方法精度较高，但操作复杂，需要专业的设备和技术人员。相位测量技术· 干涉测量法o 马赫 - 曾德尔干涉仪：将激光光束分成两束，通过不同的光路传播后再合并，利用两束光的干涉条纹来测量光束的相位分布。这种方法精度高，可用于测量光束波前的微小变化，但对光路的稳定性要求较高。o 斐索干涉仪：参考光束和测量光束在同一光路中，通过比较反射回来的两束光形成干涉条纹，从而测量光束的相位。它适用于测量光学元件的面形和激光光束的波前畸变，具有结构紧凑、测量精度高的优点。· 计算全息术：通过记录激光光束的全息图，利用计算机算法对全息图进行处理和分析，从而获取光束的相位信息。该技术可以同时测量光束的振幅和相位分布，并且可以对复杂的光束进行测量，但需要较高的计算能力和复杂的算法。 空间光调制技术· 液晶空间光调制器（SLM）：利用液晶材料的电光效应，通过施加不同的电压来控制液晶分子的取向，从而调制激光光束的振幅、相位或偏振态。SLM 具有分辨率高、响应速度快、可实时控制等优点，在激光光束整形、自适应光学等领域有广泛应用。 · 数字微镜器件（DMD）：由大量微小的反射镜组成，通过控制反射镜的翻转角度来调制激光光束的强度和方向。DMD 具有高对比度、高分辨率和快速切换速度的特点，常用于激光光束的图案生成和光束扫描等方面。 高速测量技术· 条纹相机技术：条纹相机能够将时间信息转换为空间信息，通过对激光脉冲的时间分辨成像，实现对高速激光光束的光斑尺寸、强度分布等参数的测量。它具有皮秒级甚至飞秒级的时间分辨率，适用于研究超短脉冲激光的光束特性。· 高速光电探测器阵列：采用高速光电探测器阵列，结合高速数据采集系统，可以实现对激光光束的高速实时测量。这种技术能够捕捉到激光光束在短时间内的动态变化，对于研究高功率脉冲激光的光束质量演化过程具有重要意义。 非接触式测量技术· 光镊技术：利用激光束形成的光阱来捕获和操纵微小粒子，通过测量粒子在光阱中的位置和运动状态，可以间接获得激光光束的强度分布和梯度信息，从而评估光束质量。光镊技术具有非接触、高精度的特点，适用于对微小尺度激光光束的测量。 · 散射测量技术：通过向激光光束中引入散射介质，如气溶胶或微小颗粒，然后测量散射光的强度分布和角度分布，来推断激光光束的参数。这种方法可以在不直接接触激光光束的情况下进行测量，对于一些高能量、高功率激光光束的测量具有优势，同时也可用于测量光束在复杂介质中的传播特性。 自适应测量技术· 自适应光学系统：结合波前传感器和变形镜等元件，实时测量激光光束的波前畸变，并通过变形镜对光束进行校正，以实现对不同质量激光光束的自适应测量。自适应光学系统可以补偿大气湍流、光学元件像差等因素对光束质量的影响，提高测量精度。· 智能反馈控制技术：根据测量得到的激光光束质量参数，自动调整测量系统的参数或激光光源的工作条件，以实现最佳的测量效果。例如，当检测到光束功率变化时，自动调整探测器的增益或积分时间；当发现光束指向不稳定时，通过反馈控制装置调整激光光源的指向，使测量过程更加稳定和准确。 推荐设备：    UV激光光束质量分析仪激光光束质量分析仪高功率激光光束分析仪大光斑激光光束分析仪

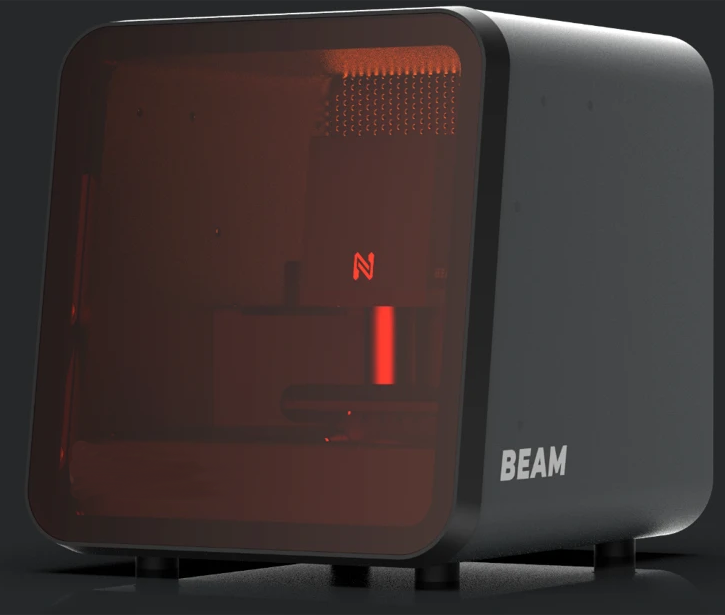

微纳米图案加工技术是现代科技领域中至关重要的一类加工技术，能够在微米和纳米尺度上实现对材料的精确加工和图案化，广泛应用于微电子、光电子、生物医学、航空航天等众多领域。以下是对其的综述与分类： 激光无掩膜加工技术激光直写微纳米加工技术：无掩膜（曝光）光刻技术/激光直写技术利用激光的高能量、高精度特性，通过聚焦激光束扫描对基片表面的光刻胶直接进行精确变剂量曝光，可实现微米至纳米尺度的图案加工。常用于加工各种材料的微纳米结构，如制作微纳光学元件、生物芯片及传感器和微机电系统器件（MEMS）等。具有加工精度高、灵活性强、非接触式加工等优点；且无需掩膜版，节省了掩膜设计、制作、存储、维护、及材料费用。 具体加工步骤：-计算机控制高精度激光束扫描，直接按照预先设计好的图案对光刻胶进行曝光。在曝光过程中，需要精确控制激光的功率、波长、脉冲宽度、曝光时间以及扫描速度等参数。-曝光后的基片需要进行显影处理，以去除未曝光或曝光不足的光刻胶，使图案显现出来。-如果需要将图案转移到基片上，在显影之后通常还需要进行刻蚀工艺。根据基片材料和图案要求选择合适的刻蚀方法，如湿法刻蚀或干法刻蚀。-刻蚀完成后，需要去除基片表面剩余的光刻胶，最终获得微纳米图案。 推荐产品：桌面型无掩膜光刻系统/无掩膜曝光系统Maskless lithography System                      台式激光直写系统Maskless Direct Laser Writing System双光子吸收光刻技术：利用飞秒激光的双光子非线性吸收效应，使光刻胶在焦点处发生光聚合反应，实现三维微纳米结构的加工。该技术具有极高的分辨率，能够突破传统光学光刻的衍射极限，可用于制造复杂的三维微纳光学结构、生物组织工程支架等，但设备昂贵，加工速度相对较慢。光刻技术类光学光刻曝光技术（光刻机/曝光机）：通过光的照射，用投影方法将掩模上的图形转移到涂有光刻胶的基片上。主要包括紫外光刻等，随着技术发展，波长不断缩短以提高分辨率，如深紫外曝光技术等。其优点是可大规模生产、效率高，适用于制作高精度的微型结构阵列。但分辨率受光的波长限制，难以实现更小尺度的加工。 电子束光刻技术（EBL）：采用聚焦电子束与化学胶作用后获得图案化结构。电子束的波长极短，可获得纳米级甚至更高的分辨率，能实现复杂、高精度的纳米图案加工，常用于制作超精细的集成电路掩模、纳米器件等。不过，该技术曝光效率低、设备昂贵，且存在电子散射导致的邻近效应，影响图案精度。 聚焦离子束光刻技术（FIB）：利用电透镜将离子束聚焦成极细的束流，对材料进行加工。离子束的能量高、聚焦精度高，可实现亚纳米级的加工精度，能用于对材料进行高精度的刻蚀、沉积等加工，在制作纳米结构、量子器件等方面有重要应用。然而，设备复杂、成本高，加工效率也较低。纳米压印技术类热纳米压印技术（NIL）：先将热塑性聚合物光刻胶加热至玻璃化转变温度以上，使其软化，然后将带有纳米图案的模板压入光刻胶中，冷却固化后脱模，实现图案转移。该技术分辨率高、成本低、效率高，可用于大规模复制纳米图案，如用于制造纳米光学元件、微流控芯片等。但需要精确控制温度和压力，且模板的使用寿命有限。 紫外光固化纳米压印技术：使用紫外光固化的光刻胶，在室温下将模板与光刻胶接触，施加压力并曝光，使光刻胶固化，随后脱模得到图案。其具有室温操作、固化速度快、图案保真度高、对环境要求相对较低等优点，适用于多种材料的加工，在生物医学、光学等领域应用广泛。 扫描探针显微镜（SPM）加工技术类扫描隧道显微镜加工技术（STM）：利用扫描隧道显微镜的探针与样品表面的相互作用，通过控制探针的位置和电流，实现对样品表面原子或分子的操纵，可用于在原子尺度上加工纳米结构、制作量子点等。该技术具有极高的分辨率，能精确控制加工位置，但加工速度慢，加工范围有限。 原子力显微镜加工技术（AFM）：通过原子力显微镜的探针与样品表面的力相互作用，对样品表面进行刻蚀、沉积或操纵等加工。可用于加工纳米级的表面结构、制作生物分子图案等。其加工精度高，对样品的损伤小，但同样存在加工效率低的问题。 浸蘸笔纳米加工刻蚀（DPN）：利用原子力显微镜的探针，将墨水（如有机分子、生物分子等）通过毛细作用转移到样品表面，实现纳米级的图案绘制。该技术可以在多种材料表面进行图案化，适用于生物分子图案化、纳米器件制造等领域，能精确控制图案的位置和形状，但加工速度较慢，且对环境湿度等条件较为敏感。 局部阳极氧化纳米加工技术（LAO）：通常基于原子力显微镜，通过在探针与样品之间施加一定的电压，使样品表面发生局部氧化反应，形成纳米级的氧化图案。可用于在金属、半导体等材料表面制作纳米结构，如纳米线、纳米点等，加工精度高，但加工效率较低，且氧化过程受材料特性和环境因素影响较大。其他加工技术类原子层刻蚀微纳米加工技术（ALE）：基于原子层沉积的原理，通过精确控制化学反应和物理过程，在材料表面实现原子级精度的刻蚀。可以对材料进行非常精细的加工，能够精确控制刻蚀的深度和形状，适用于制造高精度的纳米器件，但工艺复杂，设备成本高，目前主要处于研究和开发阶段。 极紫外曝光（EUV）微纳米加工技术：采用极紫外光作为曝光光源，其波长极短，能够实现极高的分辨率，是制造超大规模集成电路中关键的光刻技术之一。不过，EUV 技术需要极其复杂和昂贵的光源系统以及高精度的光学元件，技术难度大，目前只有少数几家公司掌握该技术。 x 射线曝光微纳米加工技术：利用 x 射线的短波长特性，可实现较高的分辨率，能够突破光学光刻的衍射极限，适用于制造超精细的集成电路图案等。但 x 射线曝光需要特殊的 x 射线光源和掩模，设备成本高昂，工艺复杂。 干涉曝光微纳米加工技术：基于光的干涉原理，通过两束或多束相干光在光刻胶上产生干涉条纹，实现周期性的微纳米图案曝光。该技术可以产生非常精细的图案，且不需要掩模，适用于制作纳米光栅、光子晶体等结构，但只能制作周期性的图案，应用范围有一定限制。 近场光学曝光微纳米加工技术（SNOM）：利用近场光学原理，通过特殊的近场光学探针或结构，使光在亚波长尺度下实现局域化和高分辨率曝光。该技术可以突破传统光学光刻的衍射极限，适用于纳米尺度的图案加工，但曝光区域较小，通常需要采用扫描等方式进行大面积图案制作，加工速度较慢。 冰刻微纳米技术冰胶电子束光刻，简称冰刻，是一种新型微纳加工技术。它以水蒸气或其他气体冷凝形成的固体冰薄膜取代传统光刻胶进行电子束曝光。水冰薄膜经电子曝光后区域直接被去除，起 “正胶” 作用；烷烃类和醇类等碳氢化合物冷冻形成的有机冰，未曝光区域在加热至室温后蒸发消失，起 “负胶” 作用。冰刻技术能够简化电子束光刻加工流程，具有容易去胶剥离、原位对准、适用于非平面衬底等特点，在三维微纳加工领域优势明显。不过，冰刻工艺对仪器设备依赖性强，技术难度大，国际上相关研究组较少。 微接触微纳米印刷技术这是一种软光刻技术，利用弹性印章将图案从模板转移到基底上。首先将具有微纳米结构的图案制作在弹性印章上，然后将印章蘸取油墨或光刻胶等材料，与基底接触，通过接触压力将图案转移到基底上。该技术可用于制作各种微纳米图案，尤其适用于生物分子图案化、有机电子器件等领域，具有成本低、操作简单、对基底要求低等优点，但图案分辨率相对有限，一般适用于较大尺度的微纳米图案加工。 电化学微纳米加工技术通过将材料放入电解液中，并施加一定的电压，利用电解、电镀等方式控制腐蚀的速度和深度，从而制作出微纳米结构。例如，在微纳电极加工、微流控芯片制造等方面有应用。其优点是加工精度较高，可通过控制电压、电流等参数精确控制加工尺寸和形状，且对材料的适应性广；缺点是加工效率相对较低，需要专门的电解液和电源设备，且对环境有一定污染。 微纳米自组装技术：利用分子或纳米粒子之间的自组装作用，形成具有特定图案或结构的纳米体系。如通过分子自组装、纳米粒子自组装等方式，可制备出各种有序的纳米结构，如纳米线、纳米管、纳米阵列等。该技术具有成本低、可大规模制备等优点，但自组装过程难以精确控制，图案的复杂性和精度相对有限。 模板辅助微纳米加工技术：使用具有特定结构的模板来引导材料的生长或沉积，从而形成微纳米图案。模板可以是多孔氧化铝模板、光刻胶模板等。例如，通过在多孔氧化铝模板的孔中填充金属或半导体材料，可以制备出纳米线阵列。这种方法可以精确控制图案的尺寸和形状，但模板的制备过程通常较为复杂，且模板的选择和使用受到一定限制。

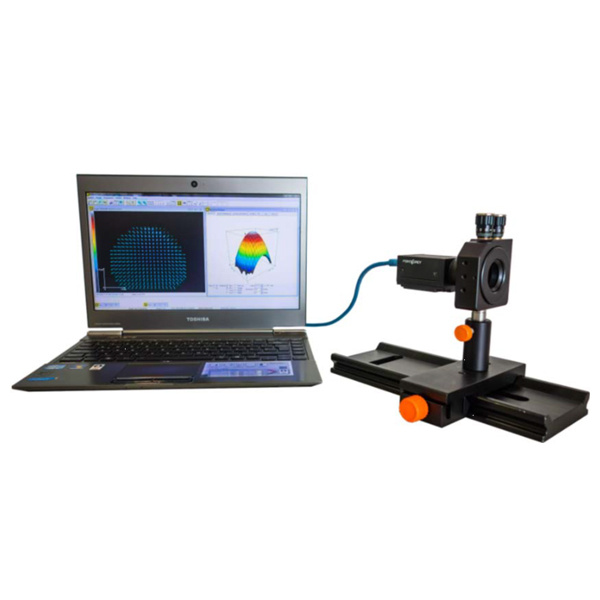

波前传感器是一种用于测量波前畸变的仪器，测量光学波前及其内任何像差的设备。波前是一个区域，在该区域中，波中采样的所有点在给定时刻具有相同的相位。波前传感器通过一个微透镜阵列将一个完整的波前分为若干个微小区域，把每一个独立的微透镜看作是一个微元并计算每一微元内波面的平均斜率。最终汇总组合所有计算结果既得到完整的波前信息。常见分类：夏克-哈特曼波前传感器（Shack-Hartmann Wavefront Sensor, SHWS）夏克-哈特曼波前传感器是一种常见的波前传感器，它通过一个微透镜阵列将入射的波前分成多个小区域。每个微透镜可以视作一个微元，计算每个微透镜内部波面的平均斜率。通过这些斜率信息，可以重构出整个波前的形状。这种传感器的优点是物理原理清晰、光能利用率高、探测速度快和性能稳定。 四波剪切干涉波前传感器四波剪切干涉波前传感器采用二维位相光栅取代微透镜阵列，利用一阶干涉信号的傅里叶变换复原波前位相。这种传感器具有高空间分辨率、高动态范围、无色散、对近场强度分布不敏感等优点，适用于宽带光源和空间啁啾光源的测量。 模态全息波前传感器（Holographic Wavefront Sensor, HWFS）模态全息波前传感器是一种高速波前传感器，它基于相位偏置方法工作。通过施加相对应的相位偏置并测量光强分布的变化，可以获得波前信息。这种传感器特别适合于需要快速调整的自适应光学系统，如天文成像领域。 波前传感器的应用非常广泛，包括天文学、激光通信、眼科成像、精密制造等领域。通过精确测量和校正波前，可以显著提高光学系统的性能和成像质量。 推荐设备-Shack Hartmann 夏克哈特曼波前传感器（点击访问）推荐设备-EUV/XUV波前传感器（点击访问）推荐设备-波前曲率传感器（点击访问）

定义和原理：热透镜效应是指当光学元件/晶体（如激光晶体）受到激光束的照射时，由于局部温度升高使得晶体表面产生热变形，造成了晶体各部分密度不同，进而光在经过不同密度的分界线时引起透过型光学元件的折射率和反射型光学元件的反射方向发生变化的现象，因此就形成了像是光线通过普通透镜一样的折射效果。这种效应会导致光束的聚焦或发散，类似于通过一个普通透镜的效果。在固体激光器中高功率运转的条件下，热透镜效应尤其显著，它会导致激光输出功率的不稳定性和多种模式之间的耦合，限制了激光功率的提高，严重影响了固体激光器的性能。 热透镜效应的影响热透镜效应对激光的模式和聚焦后的焦点位置产生影响。例如在光纤激光打标设备中，热透镜效应主要在振镜和场镜上产生，导致输出光斑变形和焦点位置的变化，从而影响聚焦后的光斑能量分布。此外，热透镜效应还会导致激光束的焦点偏移，影响激光加工的精度和质量。 热透镜效应的测试方法和减小措施热透镜效应的测试方法通常涉及使用特定的激光器和检测设备来测量由于热效应导致的焦距变化。例如，可以通过在斜面上打标记并测量激光打出的直线两端因偏焦而无法打印的情况，来评估热透镜效应的影响。为了减小热透镜效应的影响，可以采取以下措施：   1.选用质量好光学器件或材料，比如采用全石英材质，因为全石英材质的镜头热透镜效应较小。   2.对振镜和场镜进行日常维护，防止镜片的杂质污染。   3.对损伤的振镜和场镜进行更换。 热透镜效应的研究进展最近的研究表明，热透镜效应在高性能激光器的设计和优化中非常关键。例如，研究人员通过建立翠绿宝石晶体的热传导模型，分析了温度梯度、端面形变、应力双折射等因素对热透镜效应的影响，并提出了减少热效应影响的方法，以实现稳定的激光输出。此外，热透镜效应的数值模拟也在激光或放大器器件的设计中发挥着重要作用，研究者需要在模拟中考虑热透镜效应，以便更准确地预测和控制激光行为。 推荐测试设备-光热弱吸收测量仪（点击访问）推荐测试设备-高功率激光材料测试仪（点击访问）

好消息！Litos Lite 整合了叠层钙钛矿/硅太阳能电池专用测试夹具。此新型夹具使得研究人员能够对叠层钙钛矿/硅太阳能电池的稳定性和JV进行多通道高通量并行测试，且匹配ISOS测试要求。主要特点同时对多达16个叠层太阳能电池进行Stress和JV表征根据客户的样品设计定制专用夹具每个器件单独恒压或MPP测试无缝集成软件现有Litos Lite用户也可订购升级新型叠层太阳能电池专用测试夹具；另外针对客户的各种研究需求，可定制Litos Lite系统的测试功能和测试附件。为什么选择Litos Lite?多稳定性测试：多达56个通道独立测试整合了AAA / A+A+A+级LED太阳光模拟器光斑面积50mm×50mm~160mm×160mmOLED灯寿命超过10000小时整合光强自动稳定系统A++级光谱，且光谱可调通过Litos Lite多通道太阳能电池稳定性测试系统，可解决钙钛矿太阳能电池稳定性的问题。产品介绍Litos Lite 多通道太阳能电池稳定性测试系统概述该系统整合了AAA/A+A+A+级稳态LED太阳光模拟器和多达56个通道的独立测试单元，配合光强稳定反馈控制系统和光谱调节功能，同时密闭的腔室可对样品温度、湿度等进行控制，达到ISOS测试要求，从而对太阳能电池的长时间稳定性进行准确的测量与分析。技术规格JV和稳定性测量MPP功率点,Voc,Jsc,PCE,FF Vs Time等恒定电压、恒定电流扫描模式多达56个通道独立测试可选通道数：16, 24, 32, 40, 48, 56光源选择：AAA/A+A+A+级LED太阳光模拟器电压范围：±10V电流：50mA/通道温度控制：RT~125℃,气氛控制选件氧气,氮气,湿度,温度,光谱,光强等样品可达：10cm×10cm自动化程序设定测量自动记录测试数据并绘制曲线应用领域量子点太阳能电池OPV 有机太阳能电池PSC 钙钛矿太阳能电池有机无机杂化太阳能电池叠层太阳能电池其他类型太阳能电池太阳能电池稳定性分析技术比对定制样品夹具示例配套光源-LED太阳光模拟器（AAA/A+A+A+级）Litos Lite设计用于不同的照明光源。Fluxim可通过选择的光源提供解决方案，还可以将其他太阳光模拟器集成到系统中(作为定制解决方案)。LED 太阳光模拟器可以通过Litos Lite软件直接控制。用户可以轻松调整光强度和光谱。采用PID控制器稳定太阳光模拟器的输出，以确保老化实验不受光照变化的影响。当您执行稳定性分析时，太阳光模拟器的输出光强在实验过程中保持恒定，这是与标准氙灯模拟器相比的一个主要优势。此外，不同的LED可以独立控制，以定义特定于所选实验的光输出。光谱可以自动适应不同的标准(AM1.5G或AM0)，而无需使用外部滤波器。该解决方案是一个理想的光浸泡测试系统，可以为您的钙钛矿、有机太阳能和叠层太阳能电池提供可靠的稳定性测量。- 产品咨询及购买请联系我们 -

三维光学共聚焦显微镜品牌：Lasertec型号：OPTELICS HYBRID+多功能 3D 光学共聚焦显微镜（ OPTELICS HYBRID+，三维表面轮廓仪/三维表面形貌仪 ），高度方向测量精度达0.05nm；系统整合了白光共聚焦+激光共聚焦技术；以双共聚焦光学系统为基础，集6项测试功能于一体，包括白光共聚焦、激光共聚焦、微分干涉测量、垂直白光干涉测量、相差干涉测量、反射分光膜厚测量等功能；通常多台设备才能完成的测量，仅需一台设备即可实现，解决了需要使用多种工具的麻烦，满足在各种测量场景中的测试需求。基本信息  产品概述提供6个测试功能模块，应对多样测量需求满足行业测试规格要求，High精度提供多种测量和分析自动化测量技术，高效测量适用于满足多样场景测试需求三维光学共聚焦显微镜（三维表面轮廓仪/三维表面形貌仪） 一个平台提供6种测试功能  1. 白光共聚焦宽视野+High精度测量高清彩色观察  2. 激光共聚焦高倍·High 分辨率观察搭载波长405nm的紫色半导体激光，无需前处理，以可媲美电子显微镜的High分辨率，鲜明捕捉纳米级细微构造。  3. 微分干涉测量纳米级凹凸观察共聚焦与微分干涉（DIC）相结合，实现细微凹凸形状的可视化。由于焦点深度极低，对于透明样品可以排除其背面的影响仅对表面进行观察。  4. 垂直白光干涉测量数毫米宽广视野内的纳米级形状测量白光通过双光束干涉镜产生的干涉波形，通过垂直方向扫描找到干涉光强度高点，得到样品的高度分布数据。原理上，高度分辨率不受物镜放大倍数影响，因此可使用低倍镜快速完成宽视野范围测量。  5. 反射分光膜厚测量纳米级透明膜厚测量利用波长切换功能对6个波长的绝对反射率进行测量，光学建模计算得到膜厚。数nm～1μm的单层/多层膜厚可测量。测量区域在共聚焦观察图像上固定，亚微米区域～全视野的数mm区域的平均膜厚均可测量。而且因各个像素(pixel)的膜厚能够计测，所以可以测量膜厚分布。  6. 相差干涉测量埃米级形状测量白光通过双光束干涉镜产生的干涉条纹，与从样品反射回的反射光的光程差直接相关。在垂直方向细微移动得到4组干涉图像，通过解析实现高分辨率的高度分布测量。多种波长切换测量速度快3D 形貌测量共聚焦显微镜（HYBRID）实现了业界快速帧率(15Hz~120Hz)扫描，实现图像拼接、自动测量、自动缺陷检测和快速测量。High精度测量三维形貌测量共聚焦显微镜（HYBRID）高度方向测量精度达0.05nm。提供各种测量，分析和支持功能，具有可用性LM eye是HYBRID的测量和分析软件，提供多种功能，帮助您顺利操作。  测量和分析功能可以测量和分析参数，包括轮廓，粗糙度和薄膜厚度。  测量支持功能HYBRID提供各种测量、分析自动化操作，效率更高  LIBRALIBRA 是一个软件程序，它使用固定的平台执行自动测量。  LM 检测 LM Inspect 是一个软件程序，可以自动检测基材上的小颗粒和缺陷。并且支持使用缺陷审查和深度学习进行高精度缺陷分类。其他型号：- 产品咨询及购买请联系我们 -
