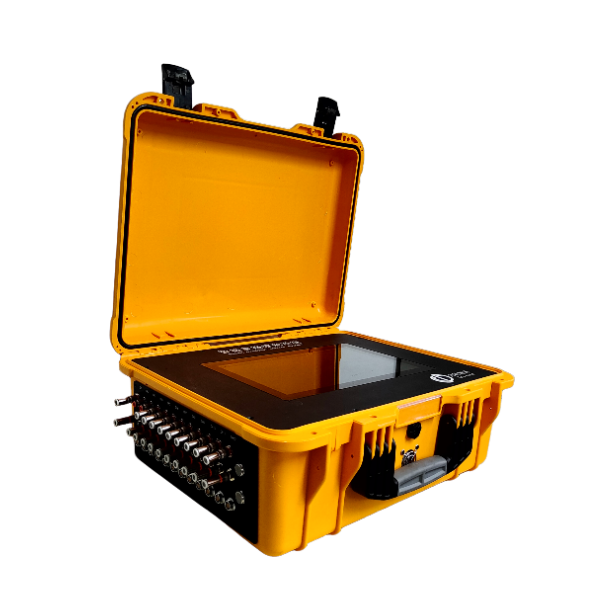

LK-2200多通道地下-地表温室气体自动分析系统

随着全球变化研究的广泛开展，气体通量的测定越来越受关注。气体通量的测定通常包括植物叶片与大气界面气体通量测定，土壤表面与大气界面气体通量测定、生态系统与大气界面气体通量测定等。因为土壤空间的异质性，即便是同一区块相同类型的土壤，呼吸的差异性也非常大，科学家在进行土壤呼吸研究时，通过需要在空间、时间和气体种类上进行多维度研究，才能更好地解释土壤呼吸的内在机制。

LK-2200多通道地下-地表温室气体自动分析系统具备优秀的扩展能力，能够配置单一或多组分的气体浓度分析仪，也可配置各种气体同位素分析仪，并可连接8路、16路或24路的呼吸暗室或透明箱以及土壤剖面气体取样探头。该系统可高频率监测土壤孔隙中的痕量气体浓度，进而研究温度、土壤湿度和肥料投入量对痕量气体通量、产量和消耗量的影响。通过对地下-地表不同位置的多种温室气体进行连续同步监测，可以更好地理解土壤对气候变化的响应，同时揭示土壤内部以及土壤-大气界面的联动机制及其对气候变化的不同响应。

主要特点

• 可调谐激光光谱分析技术（TDLAS）实现高时间分辨率、高灵敏度测量

• 免标定，无需标准气体定时标定

• 不受背景气体交叉干扰

• 可同时控制不同类型的土壤呼吸室

• 可配套多品牌分析仪（可定制）

• 扩展性高，可以附加多种传感器（例如：GPS，光辐射传感器等）

• 操作性强，强大的数据处理功能，能够在线实时进行数据处理

• 用户定制化程度高

主要参数

SMC 智能多路控制系统

通道数：1~36 通道可选

操作方式：触摸屏

定位模块：北斗 GPS 双模（选配）

数据计算：通量，呼吸速率

重量：12 kg

可选配模块：可增加其他气体测量模块，土壤温湿度传感器、4G 传输模块、GPS 模块等

扩展性：主控板预留多个数据传输通道，可根据客户需求追加配件、传感器等，软件自主开发，可同步对应追加的相关传感器进行数据集成。可同时配套土壤界面观测研究的土壤呼吸室、群落光合箱，实现界面排放的多种立体式痕量气体监测系统。

操作温度：-20~50 ℃

湿度：<99% R.H，无冷凝

取样流速：标准 1 L/min，可调

电源：12 VDC

标气模块：可选

CO2/CH4/H2O 分析模块（可选）

测量参数：CO2/CH4/H2O

测量范围：CH4：0~100 ppm；CO2：0~10000 ppm；H2O：0~5%

测量精度：CO2：0.1 ppm；CH4：0.01 ppm；H2O：10 ppm

响应时间（T90）：<30 s

输出方式：RS485

标定：出厂标定，无需重复标定

供电电压：DC 12 V

工作电流：260 mA

工作环境：-20~50 ℃，<95% RH

SFL-20 长期土壤呼吸室

土壤呼吸室类型：非透明（铝合金）

整体外形尺寸：530×351×208 mm（L×W×H）

整体重量：约 5.0 kg

测量方式：动压平衡流通式测量

工作方式：可控自动开合

供电：12 V

控制方式：主控机控制

腔室体积：2093 cm³

测量体积：4188 cm³

测量面积：314 cm²

自动开闭静态箱

叶室样式：透明/非透明

叶室尺寸：50×50×40 cm（L×W×H）

叶室重量：约 15 kg

叶室工作方式：可控自动旋转开合（上窗 90°，侧窗 45°）

驱动方式：电动推杆

材质：铝合金、进口透明 PC 板

控制方式：主控机控制

供电：12 V

叶室测量体积：100000 cm³

叶室测量面积：2500 cm²

温度监测：-40 ℃~85 ℃

密封方式：密封条密封

地下剖面取气装置

设计：本装置专为地下剖面气体精准采集而设计；紧凑设计，便于钻孔埋设

尺寸：46.5 * 12 mm（D*H）

材质：聚四氟乙烯（PTFE）多孔材料

孔径：0.5 μm
