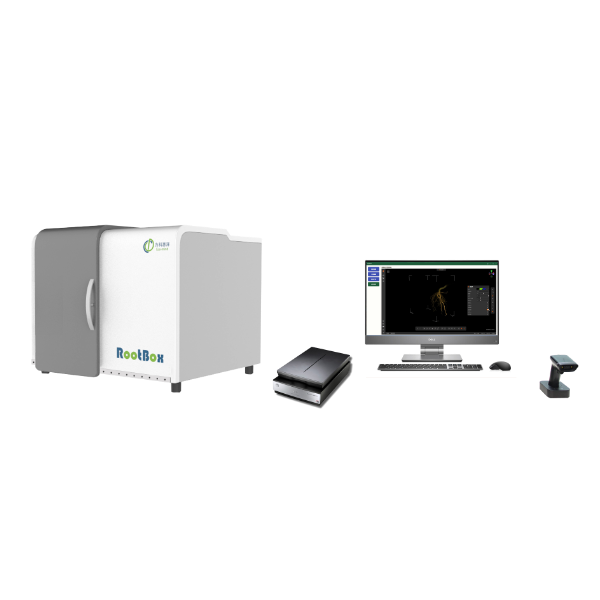

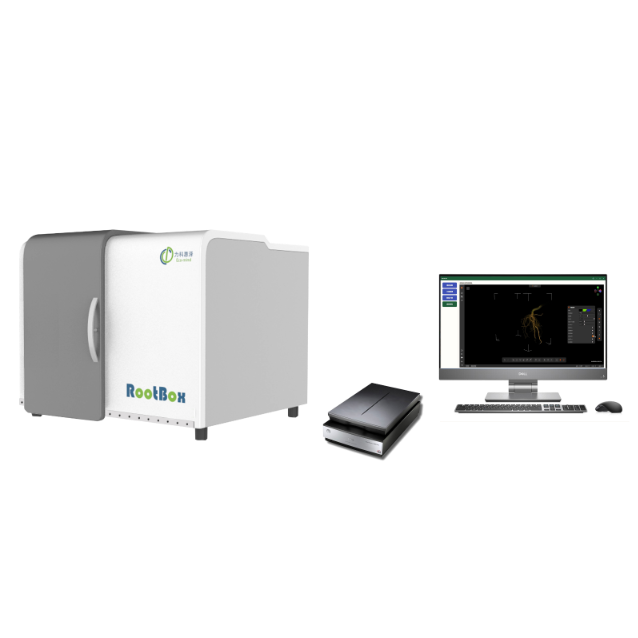

LK-1200 Pro RootScanPlus 台式三维根系分析仪

LK-1200 Pro RootScanPlus台式三维根系分析仪专为洗根后进行旋转成像设计，可以连续大量的对植物根系进行二维和三维成像分析，每天可以测量几百个植物样品；可以根据需要对根系不同角度进行连续的旋转成像；结合专业的控制软件和图像分析，可以测量整个植物根系的长度、直径、面积、生物量以及根深、根顶宽、根底宽、根层最大宽等三维根系拓扑结构；此外，仪器配置了扫码枪，可以自动生成根系样品的图像名称，节约了测量时间；该仪器可广泛用于农学、生物学、生态学、栽培学和园艺等相关专业的研究和教学工作中。

主要特点

• 德国IDS公司2040万像素高清成像模块；

• 可将所拍二维图像信息提取进行三维点云重建，获取根系三维参数；

• 自带扫码枪，可以快速命名根系图片；

• 根系可以自动360度旋转，可以拍摄任意角度二维图像；

• 成像系统可以根据根系大小在轨道自动调整画幅；

• 强大的根系图像分析软件，可以测量20多项根系二维和三维指标；

• 配备高清根系平板扫描仪，便于获取破碎根及细小植物根系准确参数。

主要参数

• 箱体：

铝型材；803×573×683 mm

供电：交流电 220V，内含 24V 电源，散热风扇

• 光源：LED 光源，照亮面积 60×50 cm

• 成像面积：470×551 mm

• 相机移动范围：200 mm 直线导轨

• 自动旋转样品台：

台面尺寸：150 mm

最大固定样本：60 mm（直径）

角度范围：360°

传动比：≥90：1

分辨率：≤0.02°

重复定位精度：≤0.005°

绝对定位精度：≤0.01°

• 相机参数：

接口：USB 3.0

接口速度：3.0 Gbps

传感器类型：CMOS

最大帧率：19.5 FPS

分辨率（宽×高）：5536×3692 px

传感器尺寸：13.286×8.861 mm

快门形式：卷帘快门

靶面尺寸：1 英寸

像元：2040 万像素

像素尺寸：2.4 μm

AD 转换：12 位

颜色深度：12 位

像素合并功能：增加帧率

像素合并系数：2

曝光时间（最小-最大）：0.053-814 ms

功耗：3.5 W

内置缓存：64 M

防水等级：IP30

操作条件：0~55℃，20%-80% RH

镜头接口：C 接口

其他功能：预亮核准，即插即用

• 相机镜头：

焦距：25 mm

分辨率：10 Mega pixel

光圈范围：F2.0-22

后焦距：17 mm

近焦距：0.15 m

滤镜接口：UV46.0*0.75

• 自动扫码枪：

传输方式：无线传输

传输类型：2.4 GHz

解码类型：二维

光源：影像

扫描精度：≥4 mil

电池容量：≥1500 mAh

• RootBox 控制软件：

界面：基于 Windows 系统

功能：可以控制相机曝光时间、自动调节图片对比度、控制扫码枪生成图片名称、控制旋转台角度、控制相机滑道位置、选择图片存储位置和保存图片功能

• 二维根系分析软件：提供专用的根系图像分析软件，该软件可以对图片进行二值化，进行分析根系的长度、直径、面积、体积、节点数等 20 多种根系指标

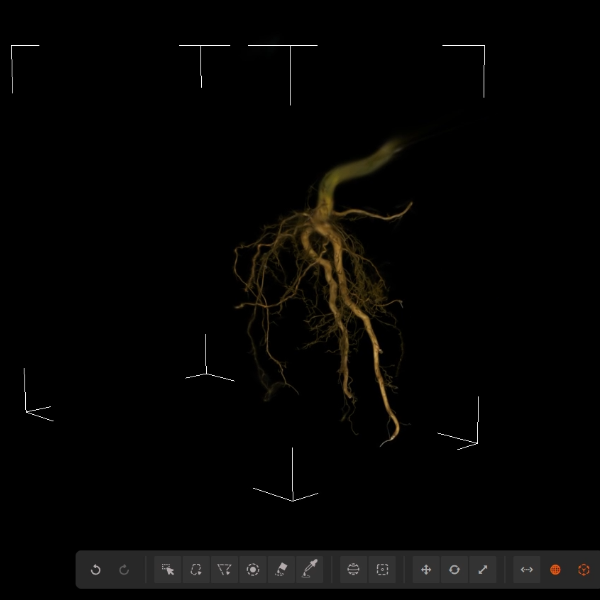

• 三维根系分析软件：三维根系分析软件基于三维点云与高斯重建技术，将二维图像精准重构为高保真根系点云模型，并以此为基础，提供全维度根系参数自动提取与灵活交互分析两大核心模块。自动提取参数：一键获取根深、根宽幅、根底宽、根总长、根最大宽及其对应位置、最小包围盒体积、凸包体积、根层投影面积及投影凸包面积等十余项关键指标，满足标准化根系表型研究需求。交互式分析工具：支持用户手动测定任意距离与角度、灵活计算体积，并支持一键下载根系点云的正交三视图（俯视/侧视/前视），生成多维度形态判读与报告。
