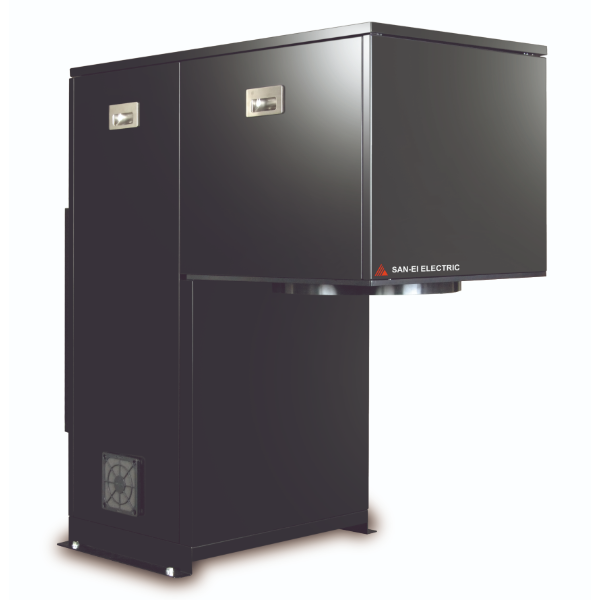

XHS-50S1 光谱可调太阳光模拟器

XHS-50S1 光谱可调太阳光模拟器（双灯太阳光模拟器，双光路太阳光模拟器），有效光谱范围300nm~1800nm，光谱不匹配性：小于±10%（出厂标准≤ ±5%）!!!

目前已被中国计量科学研究院（3set）、南开大学、南京大学、电子科技大学、西安交通大学、中国科学技术大学、南京航空航天大学等和钙钛矿光伏企业采购并认可！

钙钛矿/叠层/多结太阳能电池测试采用双光源太阳光模拟模拟器的必要性？？？

1）对于钙钛矿太阳能电池、叠层和多结太阳能电池的精准测量，XHS-50S1 双灯/双源太阳光模拟器能更好的避免光谱失配对测试的影响，从而提高了测试结果的准确性。

2）特别针对叠层太阳能电池，中/底电池的主要光谱吸收集中在700nm以后波段，因此，在单灯太阳光模拟器上不可避免的会产生较大误差；而双灯/双光源太阳光模拟器可以有效避免该因素影响，具体参考下图：

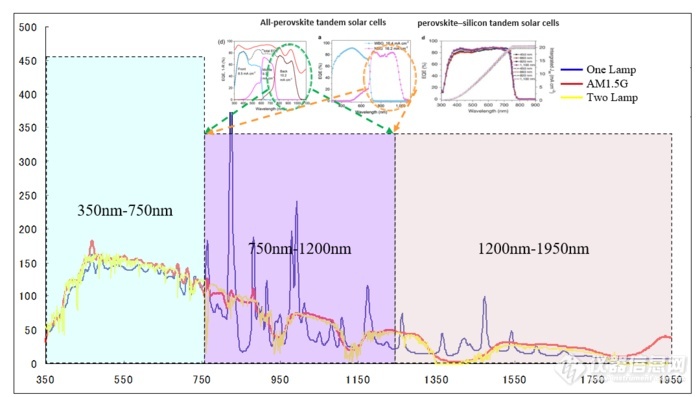

注：上面为单灯太阳光模拟器和双灯太阳光模拟器光谱对比图：

-黄色光谱Two Lamp：双光源太阳光模拟器光谱从300nm~1200nm与AM1.5G标准光谱几乎吻合；

-蓝色光谱One Lamp：单氙灯太阳光模拟器光谱则在750nm以后出现很高的峰值和很低的谷值，虽然是A 级或A+级光谱，但光谱匹配在小区间内仍然较差，这将导致叠层电池中/底层电池难以准确测量!

XHS-50S1 光谱可调太阳光模拟器主要应用：
满足各种太阳能电池的测试，例如非晶硅(Amorphus Silicon, a-Si)、微晶硅(Nanocrystalline Silicon，nc-Si，Microcrystalline Silicon，mc-Si)、半导体化合物II-IV 族[CdS、CdTe(碲化镉)、CuInSe2]、染料敏化电池(DSSC)、有机导电高分子(Organic/polymer solar cells) 、CIGS (铜铟硒化物)、钙钛矿太阳能电池等，尤其是对于叠层太阳能电池测试；

主要特点：采用双灯双光路设计！
1）匹配 国际标准：IEC 60904-9 2020, JIS C 8912-2005, ASTM E927-05；
2）AM1.5G围：300nm~1800nm；
3）光谱不匹配度: <±10%（出厂标准<±5%），A+级 ；
4）有效照射面积内光强不均匀度: <2%，A级 ；
5)  光强稳定度: < 1%，A+ 级；
6）有效照射面积：50mmX50mm, 80mmX80mm,100mmX100mm，220mmX220mm，300mmX300mm等；
7）扩展AM0光谱；
8）光强调节范围：±30%；

9）光谱调节功能；

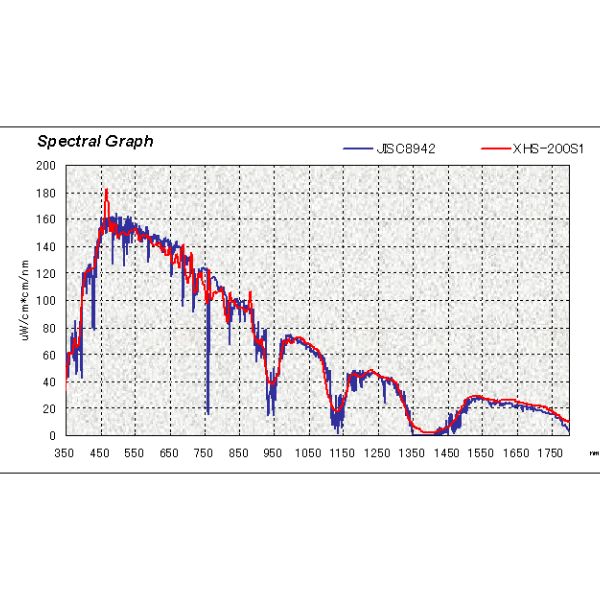

XHS-50S1 光谱可调太阳光模拟器实测光谱：

                                AM0G实测光谱：                                                      AM1.5G实测光谱：

可选单元：

1.吉时利-数字源表: 2400系列、2600系列，大功率源表（根据客户要求选配）

标准电池：由光伏行业机构认证,并带证书；
标准电池尺寸：20mm*20mm; （单晶硅电池）采用防尘玻璃封装电池片；
窗口可选：KG5，KG2 或石英。

3.专业IV测试软件

-基本测量功能： 完整 I-V 曲线， 完整 P-V 曲线，短路电流 Isc ，开路电压 Voc ， 短路电流密度 Jsc ，峰值功率 Pmax 测量，峰值功率电流 Imp ，峰值功率电压 Vmp ，效率，填充因子 FF 测量，串联电阻 Rs 测量，并联电阻 Rsh 测量，暗电流等。

-光照/暗态下正向、反向扫描功能；

-实时IV曲线、I-t曲线扫描功能；

-Bias稳定性测试功能；

-MPPT功率点追踪测试功能；

-重复性测试功能；

-光强校准功能；

-扫描速率可调；

4.测试夹具
