乳液粒径测试方法对比：显微镜、激光粒度、DLS与低场核磁怎么选？

拿到一瓶乳液样品，要测液滴粒径，实验室里通常有四种选择：光学显微镜、激光粒度仪、动态光散射（DLS）、低场核磁（LF-NMR）。四种方法测出来的数字经常对不上，不是谁对谁错，而是它们根本就在测不同的东西。

这篇乳液粒径测试方法对比，把四种方法的原理、测量范围、样品要求和硬伤逐一拆开，帮你根据手里的样品选对方法。

01 先搞清楚：四种方法测的不是同一个"粒径"

乳液液滴粒径不是一个脱离测量方法独立存在的数字。四种技术的物理原理不同，给出的"粒径"物理含义也不一样：

• 光学显微镜：直接拍液滴的二维投影，量出来的是几何直径，能看到液滴长什么样、有没有聚集。

• 激光衍射法：根据散射光角度分布反演，给出的是"等效球形粒径"——假设液滴是完美球体时的直径。

• 动态光散射（DLS）：测的是液滴布朗运动的快慢，换算出来的是"水动力粒径"，包含液滴表面吸附层的厚度。

• 低场核磁（PFG-NMR）：通过液滴内分子的受限扩散反演尺寸，反映的是液滴内部的真实空间大小。

所以同一瓶样品用四种方法测，结果有差异是正常的。关键是搞清楚每种方法的适用边界，选和你的研究问题匹配的那个。

02 四种方法逐一拆解：原理、样品要求与局限

光学显微镜法：看得见，但统计量不够

显微镜法是最直观的方法——把样品涂在载玻片上，直接拍液滴的照片，然后手动或用软件量尺寸。

测量范围：约1 μm至数毫米，取决于物镜倍率。

优点：能直接看到液滴形态、是否聚集、有没有不规则形状，这是其他方法给不了的信息。

硬伤：

• 视野有限，一张图里能数的液滴就几百个，统计代表性不足，结果容易受取样位置影响；

• 不透明样品没法直接看，必须稀释到足够稀才能成像；

• 制样过程（涂片、稀释）可能破坏乳液原本的絮凝结构；

• 容易把几个粘在一起的液滴团聚体误判成一个大液滴；

• 手动计数效率极低，不适合批量检测。

在GB 30616-2020《食品安全国家标准 食品用香精》中，显微镜法仍被列为乳化香精粒度测定的仲裁法，但它更适合低浓度、可稀释的稀乳液样品。

激光衍射法（激光粒度仪）：速度快，但必须稀释

激光衍射法是目前实验室最常用的粒径检测设备。原理是：激光照到颗粒上会产生散射，不同大小的颗粒散射角度不同——大颗粒往前散射，小颗粒往侧面散射。通过测量散射光的角度分布，用Mie散射理论反算出粒径分布。

测量范围：约0.01 μm~3500 μm，覆盖从纳米到毫米的宽区间。

优点：测量速度快，单次几分钟出结果；重复性好；动态范围宽，一次测量能同时看到大小颗粒。

硬伤：

• 必须稀释。高浓度样品会产生多重散射——光被好几个颗粒反复散射后才到检测器，信号完全乱掉。通常要稀释到遮光度10%~20%左右才能测。

• 稀释可能破坏乳液的原始絮凝结构，测出来的是被扰动过的状态。

• 需要输入颗粒折射率参数，不同乳液体系折射率不同，参数选错结果就偏。

• 假设颗粒是球形，对非球形液滴结果有偏差。

• 不透明样品光吸收严重，信号质量差。

动态光散射法（DLS）：纳米级首选，但怕大颗粒和高浓度

DLS测的不是散射角度，而是散射光强度随时间的波动。液滴在做布朗运动，小颗粒动得快，散射光波动就快；大颗粒动得慢，波动就慢。通过分析波动频率，用Stokes-Einstein方程算出水动力粒径。

测量范围：约0.3 nm~10 μm，核心优势在纳米级。

优点：纳米颗粒测量的首选技术，对粒径微小变化高度敏感；样品用量极少，几滴就够；测量快速，通常1~2分钟。

硬伤：

• 对多分散体系分辨能力差。大颗粒的散射强度远大于小颗粒（散射强度和粒径的6次方成正比），少量大颗粒会完全掩盖小颗粒的信号。两种颗粒尺寸差小于3倍时基本分不开。

• 浓度要求极低。按GB/T 29022-2021和ISO 22412标准，样品散射光强度至少是介质的10倍，体积分数通常在10⁻⁵~10⁻⁴量级。高浓度必须大量稀释，而稀释同样可能破坏乳液结构。

• 需要准确知道分散介质的黏度和折射率，参数不准结果就不准。

• 给出的是水动力粒径，包含表面吸附层，和真实几何尺寸有差异。

低场核磁共振法（LF-NMR）：不用稀释，但粒径范围有上限

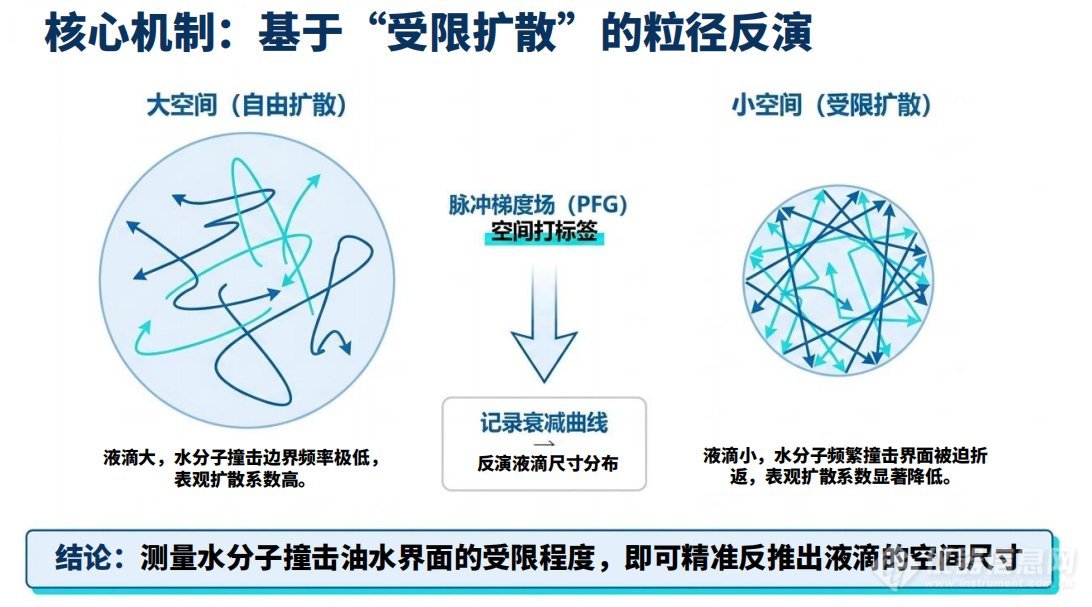

低场核磁走了一条完全不同的路——它不依赖光，而是以样品中的氢原子核为探针。核心原理叫"受限扩散"。

在乳液里，分散相的分子被包在液滴内部，运动范围受液滴边界限制。液滴越小，分子被束缚得越紧，扩散越受限；液滴越大，分子越接近自由扩散。低场核磁通过施加脉冲梯度磁场（PFG）给分子位置做"标记"，测量一段时间内分子的扩散位移，就能反推出液滴尺寸分布。

测量范围：水包油（O/W）乳液约0.5~20 μm，油包水（W/O）乳液约1~30 μm。

优点：

• 无需稀释，原样检测。样品直接装进核磁管就测，完全保留乳液原始结构和絮凝状态，这是相对于光学方法最核心的优势。

• 不受透明度限制。乳白色浑浊乳液、深色体系、油包水型不透明乳液都能正常检测。

• 检测速度快，单次通常3~5分钟。

• 完全无损，同一样品可以反复测量，方便追踪储存过程中粒径变化。

局限：

• 粒径检测范围有上限，超过约20~30 μm的大液滴分辨能力下降；

• 对纳米级（<0.5 μm）液滴的检测能力有限，这部分是DLS的强项；

• 需要用已知粒径的标准样品建立校准模型。

03 一张表看懂：四种方法核心参数对比

04 复杂乳液体系为什么需要低场核磁

前面三种光学方法有一个共同的死穴：遇到高浓度、不透明、不能稀释的乳液就失灵。

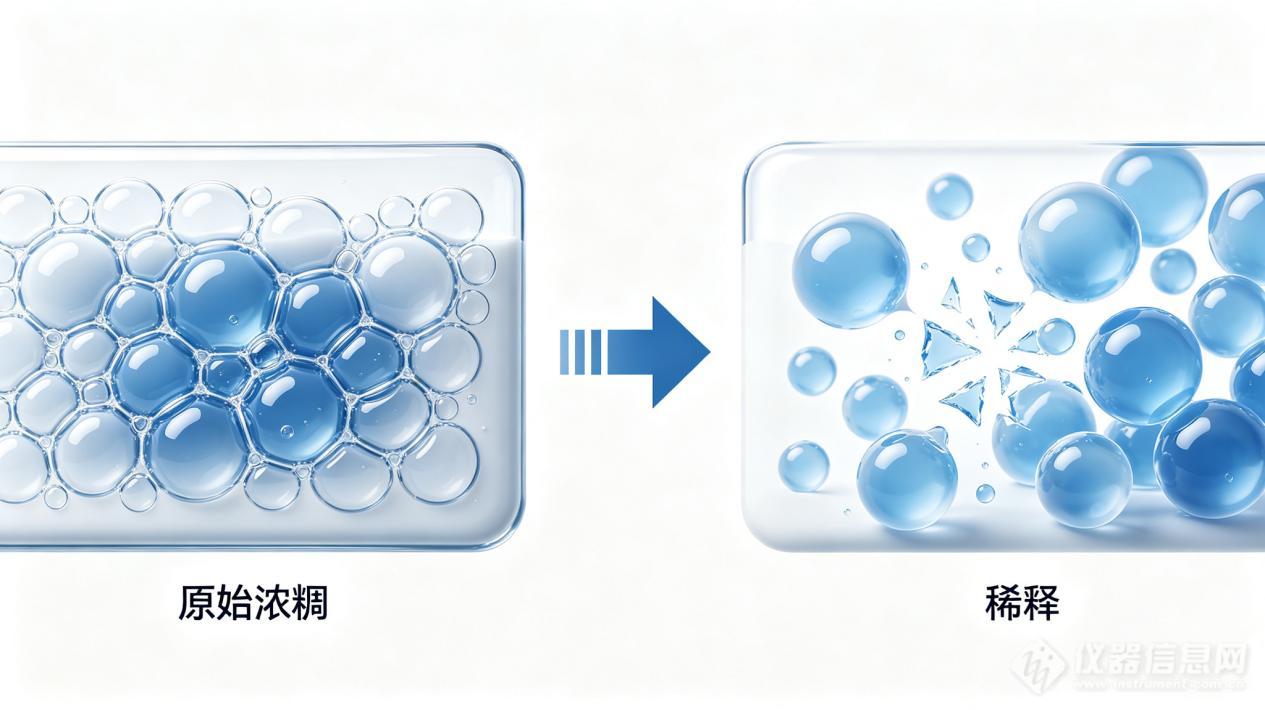

比如含油量70%以上的蛋黄酱，本身就是浓稠的不透明体系。用激光粒度仪测，必须加水稀释到接近透明，但稀释过程中蛋黄酱的絮凝网络会解体，液滴可能聚结或分散，测出来的根本不是产品原始状态的粒径。用DLS更不行，浓度要求比激光衍射还低。用显微镜，不透明样品根本看不到液滴。

再比如油包水（W/O）型的人造奶油、原油乳状液，连续相是油，分散相是水滴，整个体系又浓又不透明。光学方法在这类样品上几乎全部失效。

低场核磁恰恰绕开了这个问题——它不依赖光信号，样品透不透明、浓度高不高对它没有影响。整瓶蛋黄酱直接挖一勺装进核磁管，3~5分钟就能出粒径分布结果，而且测完样品完好无损，可以接着做其他测试。

这就是复杂乳液体系表征需要低场核磁的原因：不是它比其他方法"更准"，而是在其他方法根本测不了的样品上，它能给出真实、可重复的数据。

05 方法怎么选？不是替代，是互补

四种方法没有绝对的优劣，只有适不适合你的样品：

• 样品是稀的、透明的、可以安全稀释——激光衍射法速度快、范围宽，是首选；纳米级的用DLS更灵敏。

• 需要看液滴形态、判断有没有聚集或不规则形状——光学显微镜不可替代，它能给出其他方法给不了的形貌信息。

• 样品是高浓度、不透明、不能稀释的，比如蛋黄酱、人造奶油、原油乳状液——低场核磁是目前唯一能原样检测的方法。

• 需要追踪同一批样品在储存过程中的粒径变化——低场核磁无损可重复测量的优势非常明显。

实际工作中，更合理的做法是多种方法配合：用显微镜看形貌，用激光衍射或DLS测稀样品的精确粒径，用低场核磁测原样的真实状态，互相印证，才能对乳液体系有完整的认识。
