高温真空干燥箱：护航半导体制程，筑牢精密智造根基

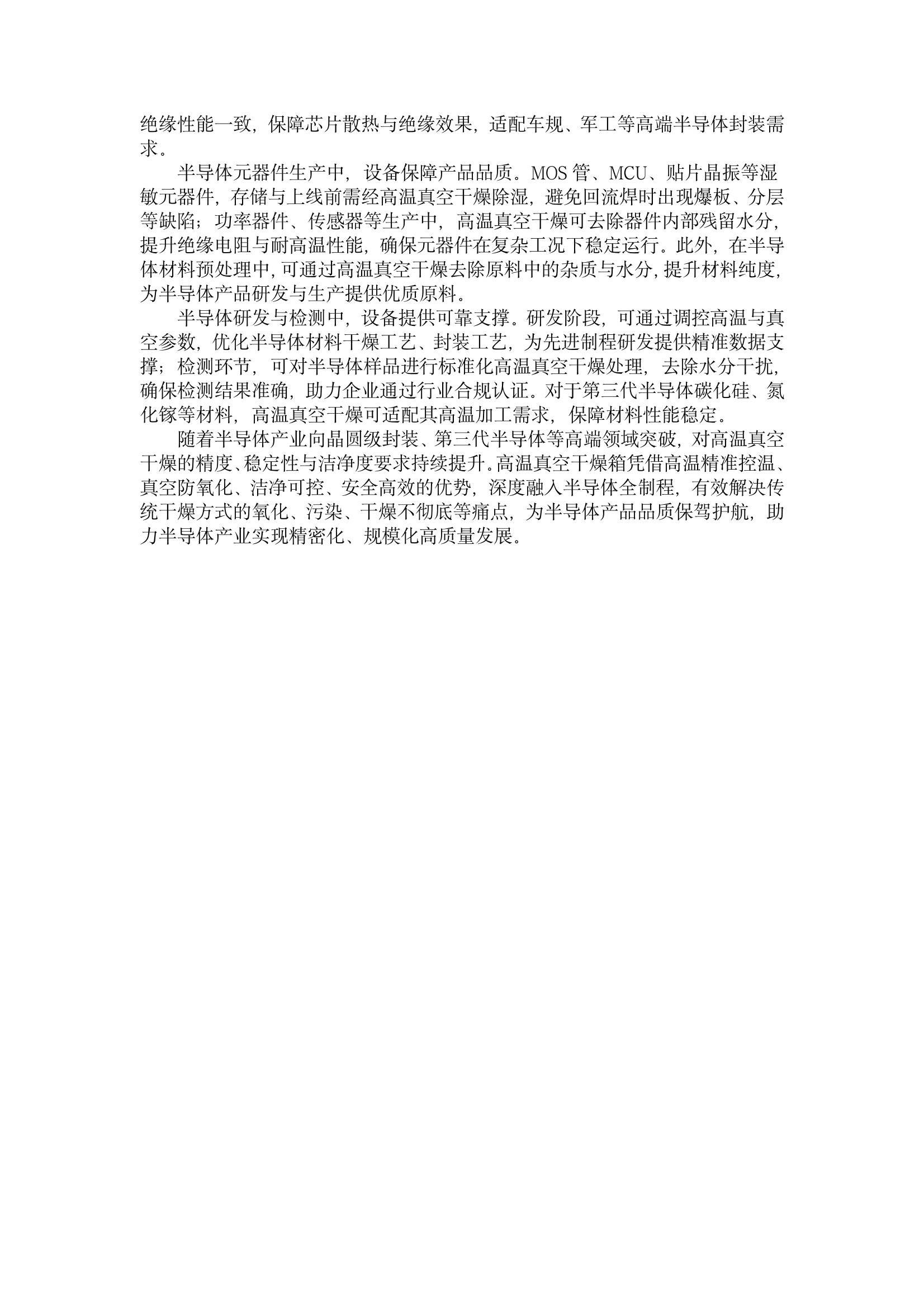

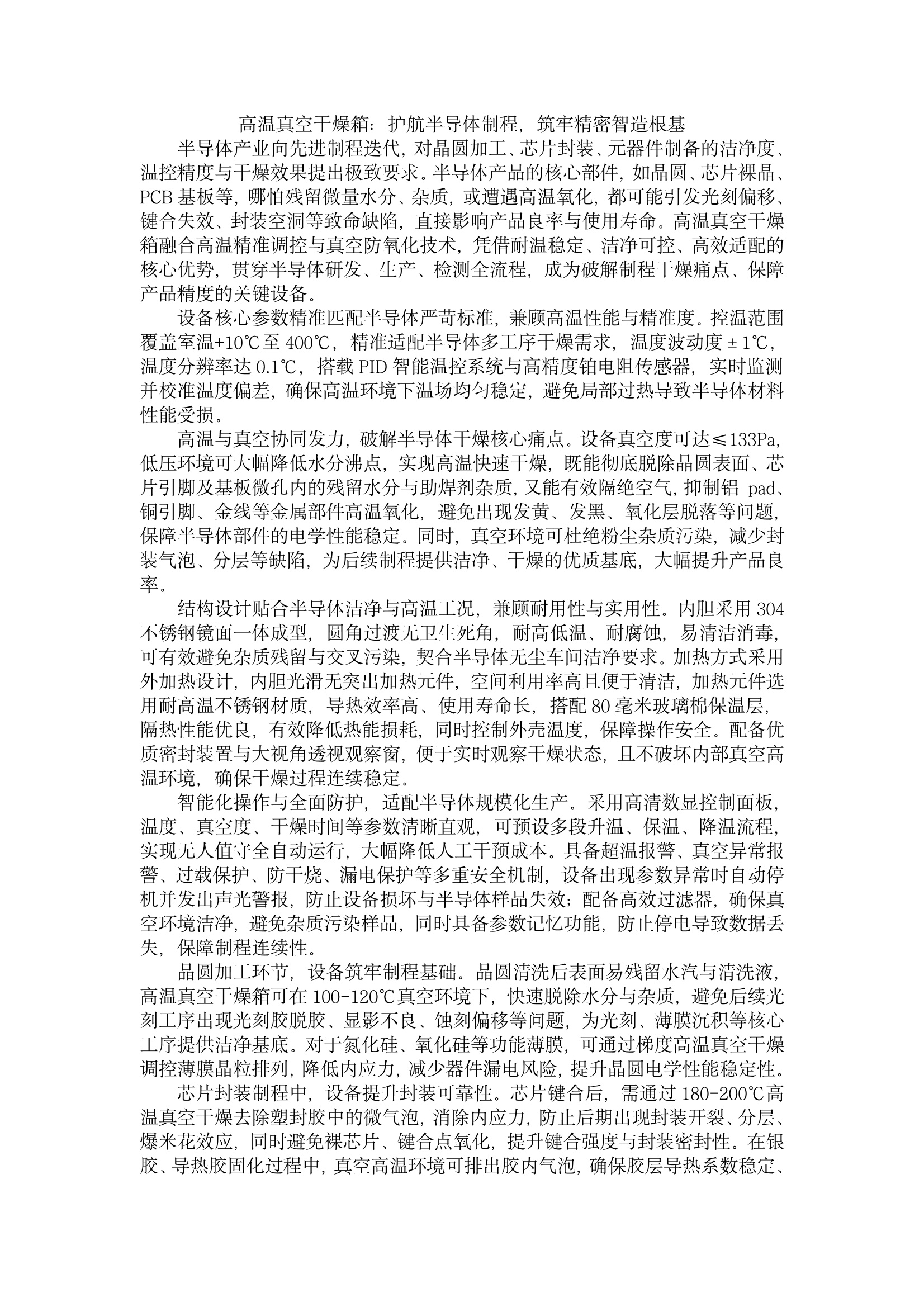

高温真空干燥箱：护航半导体制程，筑牢精密智造根基半导体产业向先进制程迭代，对晶圆加工、芯片封装、元器件制备的洁净度、温控精度与干燥效果提出极致要求。半导体产品的核心部件，如晶圆、芯片裸晶、PCB基板等，哪怕残留微量水分、杂质，或遭遇高温氧化，都可能引发光刻偏移、键合失效、封装空洞等致命缺陷，直接影响产品良率与使用寿命。高温真空干燥箱融合高温精准调控与真空防氧化技术，凭借耐温稳定、洁净可控、高效适配的核心优势，贯穿半导体研发、生产、检测全流程，成为破解制程干燥痛点、保障产品精度的关键设备。设备核心参数精准匹配半导体严苛标准，兼顾高温性能与精准度。控温范围覆盖室温+10℃至400℃，精准适配半导体多工序干燥需求，温度波动度±1℃，温度分辨率达0.1℃，搭载PID智能温控系统与高精度铂电阻传感器，实时监测并校准温度偏差，确保高温环境下温场均匀稳定，避免局部过热导致半导体材料性能受损。高温与真空协同发力，破解半导体干燥核心痛点。设备真空度可达≤133Pa，低压环境可大幅降低水分沸点，实现高温快速干燥，既能彻底脱除晶圆表面、芯片引脚及基板微孔内的残留水分与助焊剂杂质，又能有效隔绝空气，抑制铝 pad、铜引脚、金线等金属部件高温氧化，避免出现发黄、发黑、氧化层脱落等问题，保障半导体部件的电学性能稳定。同时，真空环境可杜绝粉尘杂质污染，减少封装气泡、分层等缺陷，为后续制程提供洁净、干燥的优质基底，大幅提升产品良率。结构设计贴合半导体洁净与高温工况，兼顾耐用性与实用性。内胆采用304不锈钢镜面一体成型，圆角过渡无卫生死角，耐高低温、耐腐蚀，易清洁消毒，可有效避免杂质残留与交叉污染，契合半导体无尘车间洁净要求。加热方式采用外加热设计，内胆光滑无突出加热元件，空间利用率高且便于清洁，加热元件选用耐高温不锈钢材质，导热效率高、使用寿命长，搭配80毫米玻璃棉保温层，隔热性能优良，有效降低热能损耗，同时控制外壳温度，保障操作安全。配备优质密封装置与大视角透视观察窗，便于实时观察干燥状态，且不破坏内部真空高温环境，确保干燥过程连续稳定。智能化操作与全面防护，高温真空干燥箱适配半导体规模化生产。采用高清数显控制面板，温度、真空度、干燥时间等参数清晰直观，可预设多段升温、保温、降温流程，实现无人值守全自动运行，大幅降低人工干预成本。具备超温报警、真空异常报警、过载保护、防干烧、漏电保护等多重安全机制，设备出现参数异常时自动停机并发出声光警报，防止设备损坏与半导体样品失效；配备高效过滤器，确保真空环境洁净，避免杂质污染样品，同时具备参数记忆功能，防止停电导致数据丢失，保障制程连续性。晶圆加工环节，设备筑牢制程基础。晶圆清洗后表面易残留水汽与清洗液，高温真空干燥箱可在100-120℃真空环境下，快速脱除水分与杂质，避免后续光刻工序出现光刻胶脱胶、显影不良、蚀刻偏移等问题，为光刻、薄膜沉积等核心工序提供洁净基底。对于氮化硅、氧化硅等功能薄膜，可通过梯度高温真空干燥调控薄膜晶粒排列，降低内应力，减少器件漏电风险，提升晶圆电学性能稳定性。芯片封装制程中，设备提升封装可靠性。芯片键合后，需通过180-200℃高温真空干燥去除塑封胶中的微气泡，消除内应力，防止后期出现封装开裂、分层、爆米花效应，同时避免裸芯片、键合点氧化，提升键合强度与封装密封性。在银胶、导热胶固化过程中，真空高温环境可排出胶内气泡，确保胶层导热系数稳定、绝缘性能一致，保障芯片散热与绝缘效果，适配车规、军工等高端半导体封装需求。半导体元器件生产中，设备保障产品品质。MOS管、MCU、贴片晶振等湿敏元器件，存储与上线前需经高温真空干燥除湿，避免回流焊时出现爆板、分层等缺陷；功率器件、传感器等生产中，高温真空干燥可去除器件内部残留水分，提升绝缘电阻与耐高温性能，确保元器件在复杂工况下稳定运行。此外，在半导体材料预处理中，可通过高温真空干燥去除原料中的杂质与水分，提升材料纯度，为半导体产品研发与生产提供优质原料。半导体研发与检测中，设备提供可靠支撑。研发阶段，可通过调控高温与真空参数，优化半导体材料干燥工艺、封装工艺，为先进制程研发提供精准数据支撑；检测环节，可对半导体样品进行标准化高温真空干燥处理，去除水分干扰，确保检测结果准确，助力企业通过行业合规认证。对于第三代半导体碳化硅、氮化镓等材料，高温真空干燥可适配其高温加工需求，保障材料性能稳定。随着半导体产业向晶圆级封装、第三代半导体等高端领域突破，对高温真空干燥的精度、稳定性与洁净度要求持续提升。高温真空干燥箱凭借高温精准控温、真空防氧化、洁净可控、安全高效的优势，深度融入半导体全制程，有效解决传统干燥方式的氧化、污染、干燥不彻底等痛点，为半导体产品品质保驾护航，助力半导体产业实现精密化、规模化高质量发展。如果您有更好的解决方案，请与我们联系。（Anj）
