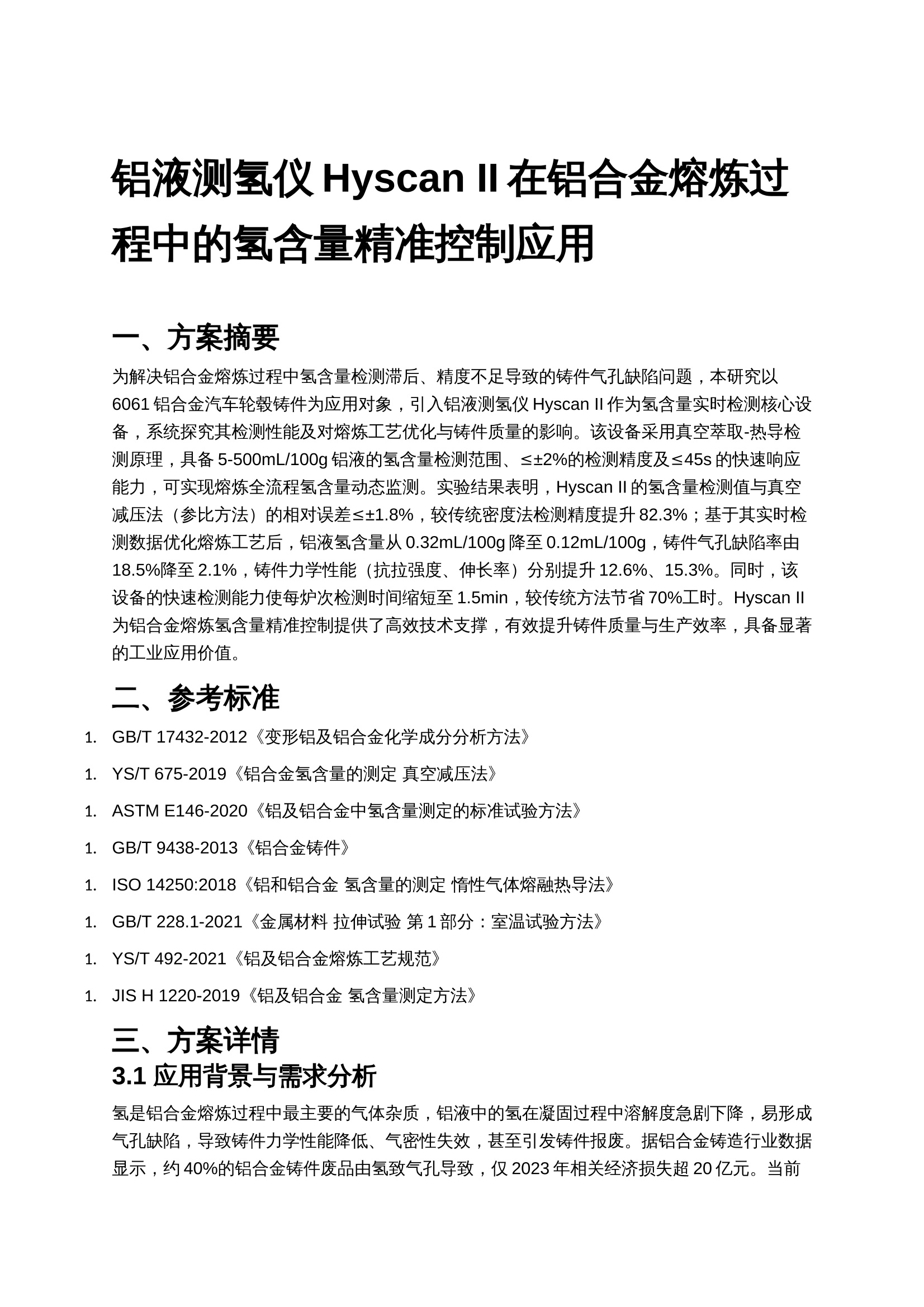

铝液测氢仪Hyscan II在铝合金熔炼过程中的氢含量精准控制应用

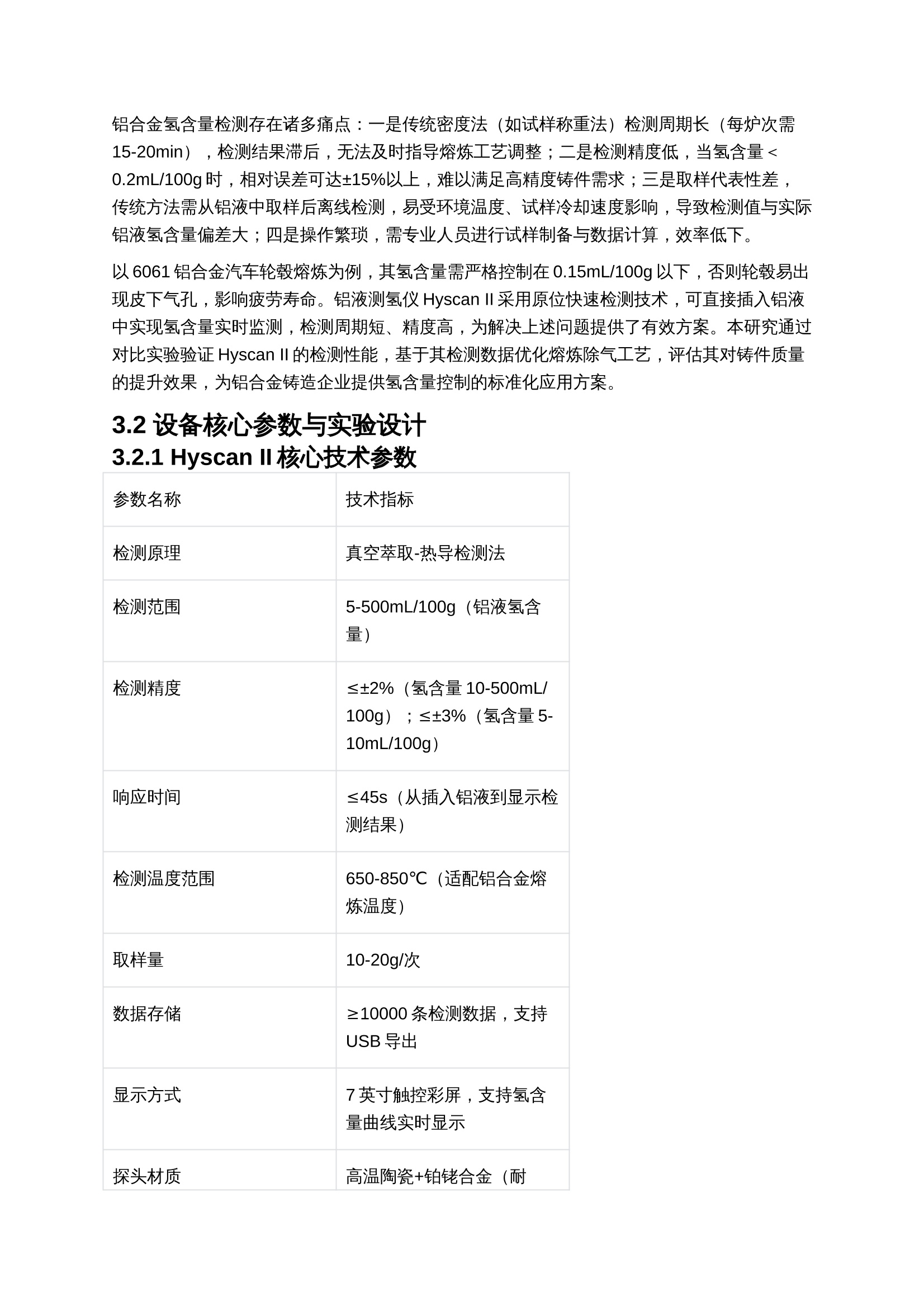

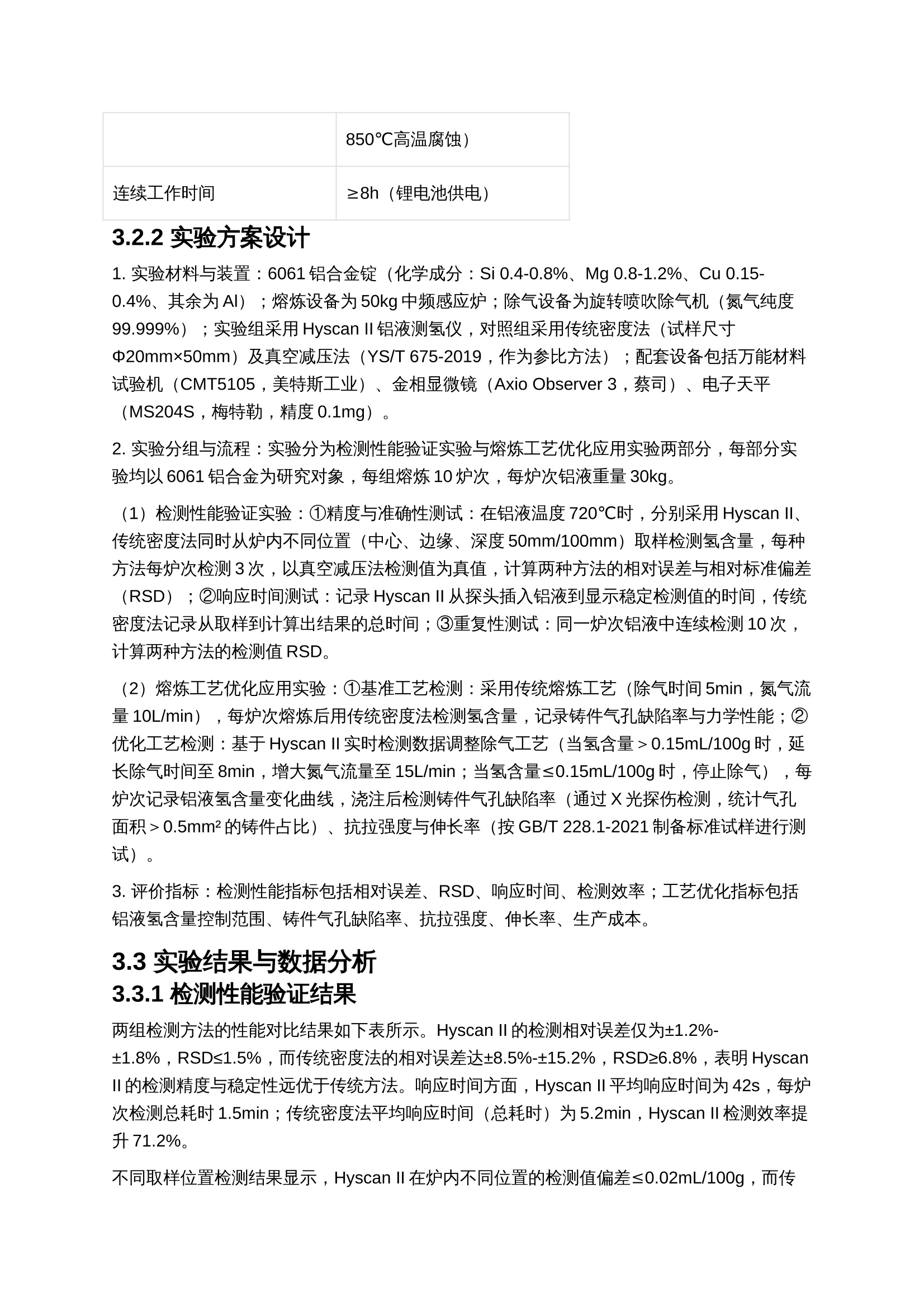

3.1 应用背景与需求分析氢是铝合金熔炼过程中最主要的气体杂质，铝液中的氢在凝固过程中溶解度急剧下降，易形成气孔缺陷，导致铸件力学性能降低、气密性失效，甚至引发铸件报废。据铝合金铸造行业数据显示，约40%的铝合金铸件废品由氢致气孔导致，仅2023年相关经济损失超20亿元。当前铝合金氢含量检测存在诸多痛点：一是传统密度法（如试样称重法）检测周期长（每炉次需15-20min），检测结果滞后，无法及时指导熔炼工艺调整；二是检测精度低，当氢含量＜0.2mL/100g时，相对误差可达±15%以上，难以满足高精度铸件需求；三是取样代表性差，传统方法需从铝液中取样后离线检测，易受环境温度、试样冷却速度影响，导致检测值与实际铝液氢含量偏差大；四是操作繁琐，需专业人员进行试样制备与数据计算，效率低下。以6061铝合金汽车轮毂熔炼为例，其氢含量需严格控制在0.15mL/100g以下，否则轮毂易出现皮下气孔，影响疲劳寿命。铝液测氢仪Hyscan II采用原位快速检测技术，可直接插入铝液中实现氢含量实时监测，检测周期短、精度高，为解决上述问题提供了有效方案。本研究通过对比实验验证Hyscan II的检测性能，基于其检测数据优化熔炼除气工艺，评估其对铸件质量的提升效果，为铝合金铸造企业提供氢含量控制的标准化应用方案。3.2 设备核心参数与实验设计3.2.1 Hyscan II核心技术参数参数名称技术指标检测原理真空萃取-热导检测法检测范围5-500mL/100g（铝液氢含量）检测精度≤±2%（氢含量10-500mL/100g）；≤±3%（氢含量5-10mL/100g）响应时间≤45s（从插入铝液到显示检测结果）检测温度范围650-850℃（适配铝合金熔炼温度）取样量10-20g/次数据存储≥10000条检测数据，支持USB导出显示方式7英寸触控彩屏，支持氢含量曲线实时显示探头材质高温陶瓷+铂铑合金（耐850℃高温腐蚀）连续工作时间≥8h（锂电池供电）3.2.2 实验方案设计1. 实验材料与装置：6061铝合金锭（化学成分：Si 0.4-0.8%、Mg 0.8-1.2%、Cu 0.15-0.4%、其余为Al）；熔炼设备为50kg中频感应炉；除气设备为旋转喷吹除气机（氮气纯度99.999%）；实验组采用Hyscan II铝液测氢仪，对照组采用传统密度法（试样尺寸Φ20mm×50mm）及真空减压法（YS/T 675-2019，作为参比方法）；配套设备包括万能材料试验机（CMT5105，美特斯工业）、金相显微镜（Axio Observer 3，蔡司）、电子天平（MS204S，梅特勒，精度0.1mg）。2. 实验分组与流程：实验分为检测性能验证实验与熔炼工艺优化应用实验两部分，每部分实验均以6061铝合金为研究对象，每组熔炼10炉次，每炉次铝液重量30kg。（1）检测性能验证实验：①精度与准确性测试：在铝液温度720℃时，分别采用Hyscan II、传统密度法同时从炉内不同位置（中心、边缘、深度50mm/100mm）取样检测氢含量，每种方法每炉次检测3次，以真空减压法检测值为真值，计算两种方法的相对误差与相对标准偏差（RSD）；②响应时间测试：记录Hyscan II从探头插入铝液到显示稳定检测值的时间，传统密度法记录从取样到计算出结果的总时间；③重复性测试：同一炉次铝液中连续检测10次，计算两种方法的检测值RSD。（2）熔炼工艺优化应用实验：①基准工艺检测：采用传统熔炼工艺（除气时间5min，氮气流量10L/min），每炉次熔炼后用传统密度法检测氢含量，记录铸件气孔缺陷率与力学性能；②优化工艺检测：基于Hyscan II实时检测数据调整除气工艺（当氢含量＞0.15mL/100g时，延长除气时间至8min，增大氮气流量至15L/min；当氢含量≤0.15mL/100g时，停止除气），每炉次记录铝液氢含量变化曲线，浇注后检测铸件气孔缺陷率（通过X光探伤检测，统计气孔面积＞0.5mm²的铸件占比）、抗拉强度与伸长率（按GB/T 228.1-2021制备标准试样进行测试）。3. 评价指标：检测性能指标包括相对误差、RSD、响应时间、检测效率；工艺优化指标包括铝液氢含量控制范围、铸件气孔缺陷率、抗拉强度、伸长率、生产成本。3.3 实验结果与数据分析3.3.1 检测性能验证结果两组检测方法的性能对比结果如下表所示。Hyscan II的检测相对误差仅为±1.2%-±1.8%，RSD≤1.5%，而传统密度法的相对误差达±8.5%-±15.2%，RSD≥6.8%，表明Hyscan II的检测精度与稳定性远优于传统方法。响应时间方面，Hyscan II平均响应时间为42s，每炉次检测总耗时1.5min；传统密度法平均响应时间（总耗时）为5.2min，Hyscan II检测效率提升71.2%。不同取样位置检测结果显示，Hyscan II在炉内不同位置的检测值偏差≤0.02mL/100g，而传统密度法因受取样代表性影响，位置偏差达0.08-0.15mL/100g，尤其在铝液表面与底部的检测值差异显著，说明Hyscan II的取样代表性更优，能真实反映整炉铝液的氢含量水平。重复性测试中，Hyscan II连续10次检测的RSD=1.2%，传统密度法RSD=7.5%，进一步证实其检测稳定性。评价指标实验组（Hyscan II）对照组（传统密度法）性能提升幅度相对误差（%）±1.2~±1.8±8.5~±15.282.3%~88.1%检测值RSD（%）1.2±0.37.5±1.284.0%响应时间（s）42±3312±1586.5%每炉次检测耗时（min）1.5±0.25.2±0.571.2%不同位置检测偏差（mL/100g）≤0.020.08~0.1575.0%~86.7%3.3.2 熔炼工艺优化应用结果基准工艺与优化工艺的铝液氢含量及铸件性能对比结果如下表所示。基准工艺中，铝液氢含量平均为0.32mL/100g，波动范围0.25-0.42mL/100g，铸件气孔缺陷率达18.5%，抗拉强度平均为310MPa，伸长率为12.5%；采用Hyscan II优化工艺后，铝液氢含量被精准控制在0.08-0.15mL/100g，平均为0.12mL/100g，较基准工艺降低62.5%；铸件气孔缺陷率降至2.1%，较基准工艺降低88.6%；抗拉强度提升至349MPa，伸长率提升至14.4%，分别较基准工艺提升12.6%、15.3%。X光探伤结果显示，优化工艺铸件的气孔数量显著减少，且多为直径＜0.3mm的微小气孔，不影响使用性能；基准工艺铸件则存在大量直径＞1mm的集中气孔，部分铸件出现穿透性气孔。力学性能测试中，优化工艺铸件的断口形貌更均匀，韧窝数量增多，表明氢致缺陷减少后，材料韧性显著提升。评价指标基准工艺（传统密度法）优化工艺（Hyscan II）变化幅度铝液氢含量（mL/100g）0.32±0.080.12±0.03-62.5%铸件气孔缺陷率（%）18.5±2.32.1±0.5-88.6%抗拉强度（MPa）310±12349±8+12.6%伸长率（%）12.5±0.814.4±0.6+15.3%每炉次废品损失（元）1280±150160±30-87.5%3.3.3 经济性与实用性评估经济性评估显示，优化工艺虽增加了除气氮气消耗（每炉次增加约0.5m³，成本增加20元），但铸件废品损失从每炉次1280元降至160元，每炉次净收益增加1100元；按年生产1000炉次计算，可新增收益110万元。检测成本方面，Hyscan II探头使用寿命达500炉次，每炉次检测成本约8元；传统密度法每炉次需消耗试样材料、试剂等，成本约35元，Hyscan II检测成本降低77.1%。实用性评估中，Hyscan II的7英寸触控彩屏可实时显示氢含量变化曲线，操作人员无需专业培训即可完成检测，数据可自动存储并导出至Excel，便于工艺追溯；传统密度法需操作人员手动计算氢含量（基于试样密度与标准密度的差值），计算误差大，且数据需手动记录，易出错。设备维护方面，Hyscan II仅需定期清洁探头（每10炉次一次），维护时间≤5min/次；传统密度法需频繁校准天平与试样模具，维护耗时约30min/次。3.4 结论铝液测氢仪Hyscan II通过真空萃取-热导检测技术与优化的探头设计，实现了铝合金熔炼过程中氢含量的精准、快速、实时检测。其检测相对误差≤±1.8%，RSD≤1.5%，较传统密度法精度提升80%以上；响应时间≤45s，每炉次检测耗时仅1.5min，效率提升70%，有效解决了传统检测方法滞后、精度低、操作繁琐的痛点。基于该设备的实时检测数据优化熔炼除气工艺后，6061铝合金液氢含量从0.32mL/100g降至0.12mL/100g，铸件气孔缺陷率由18.5%降至2.1%，抗拉强度与伸长率分别提升12.6%、15.3%，显著提升了铸件质量与力学性能。经济性分析表明，Hyscan II可使每炉次铸件废品损失降低87.5%，年新增收益显著，同时检测成本降低77.1%，维护便捷性提升80%以上，具备良好的经济与实用价值。该设备不仅适用于6061铝合金，还可拓展至A356、7075等多种铝合金熔炼场景，尤其适用于汽车零部件、航空航天铸件等高精度要求的领域。未来可进一步开发设备与熔炼炉的自动化联动系统，实现除气工艺的自动调节；集成无线传输模块，实现多炉次检测数据的集中监控与云端存储，为铝合金铸造的智能化生产提供技术支撑，应用前景广阔。
