《振动试验箱与其他试验设备的组合测试解决方案》

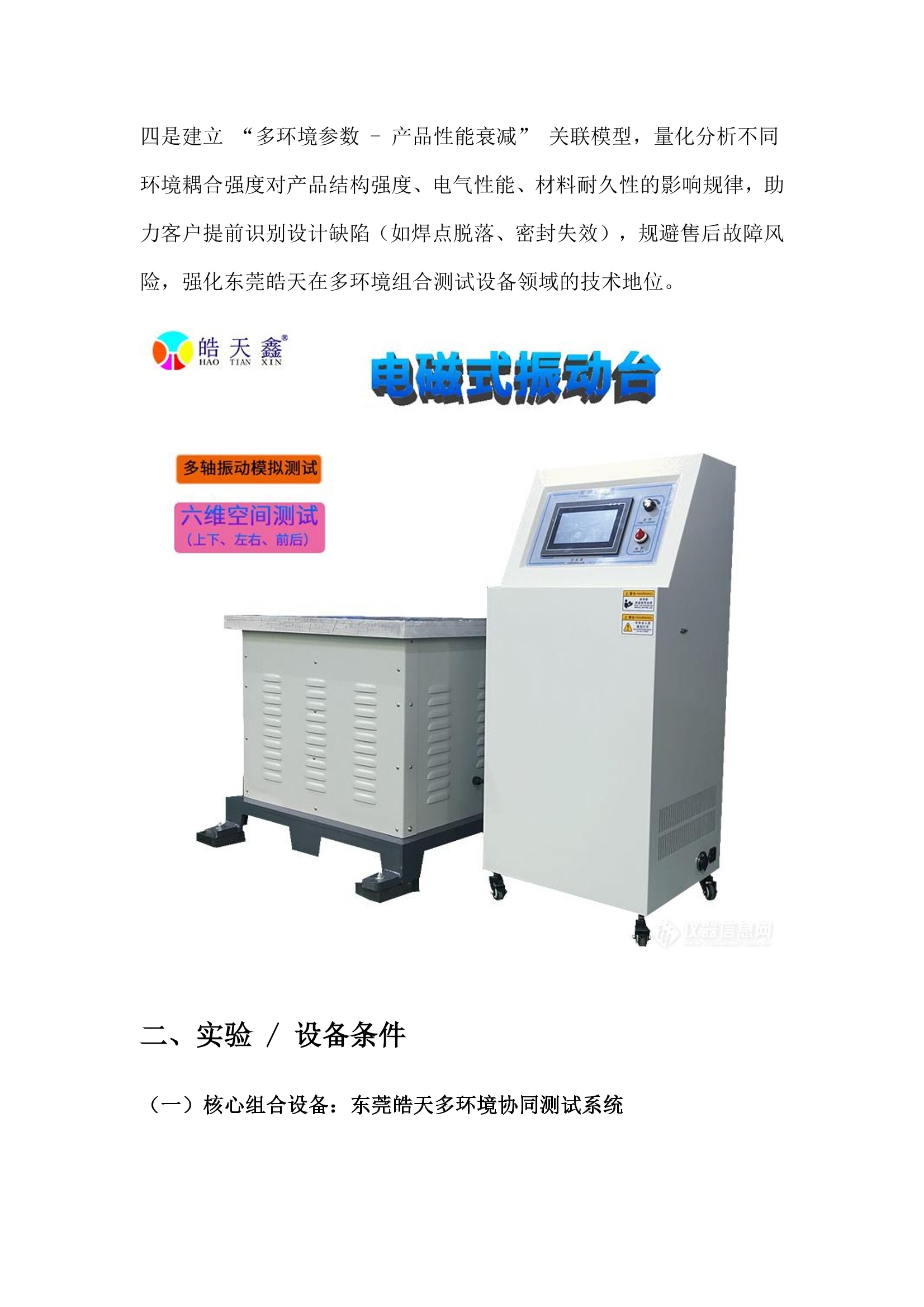

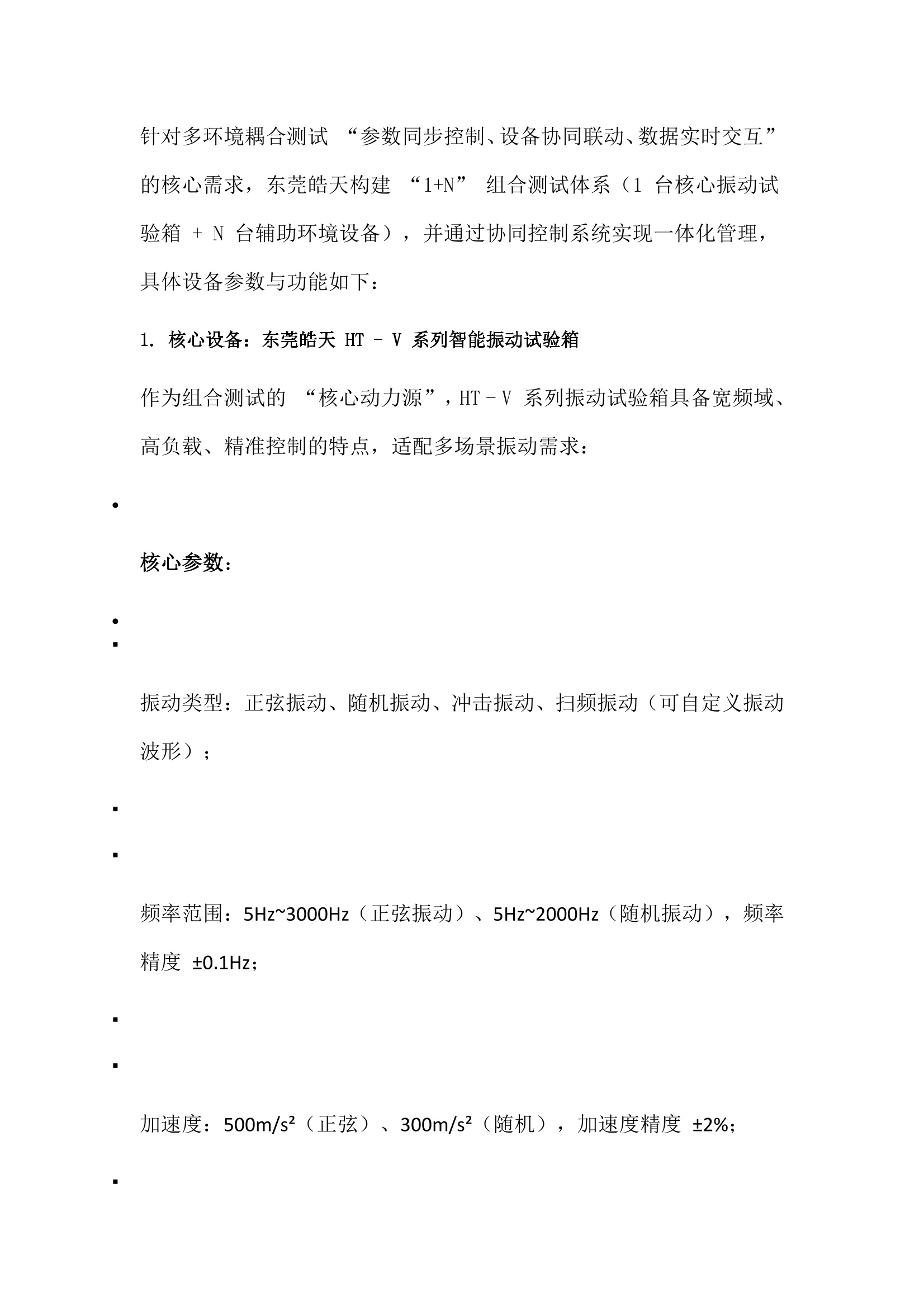

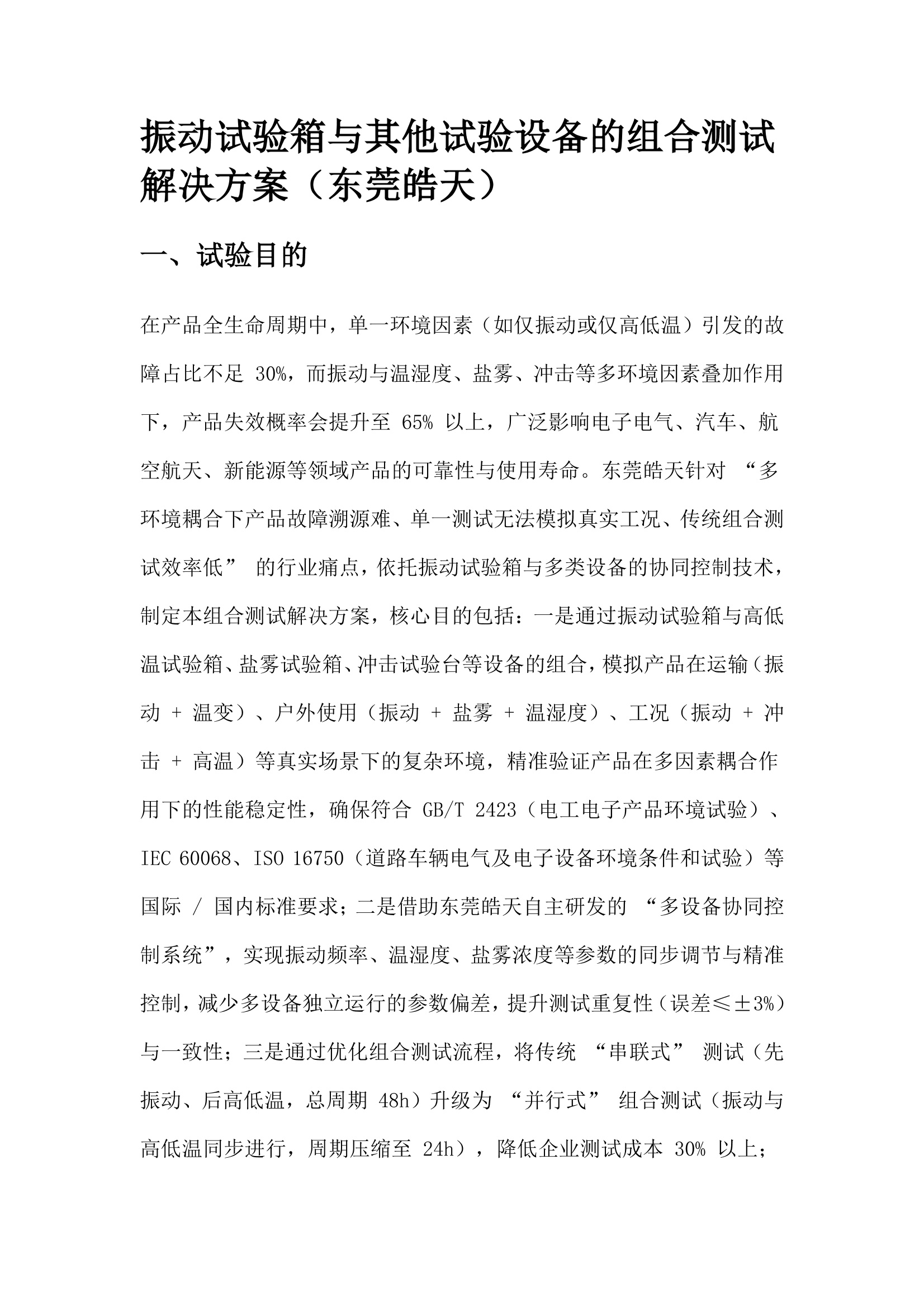

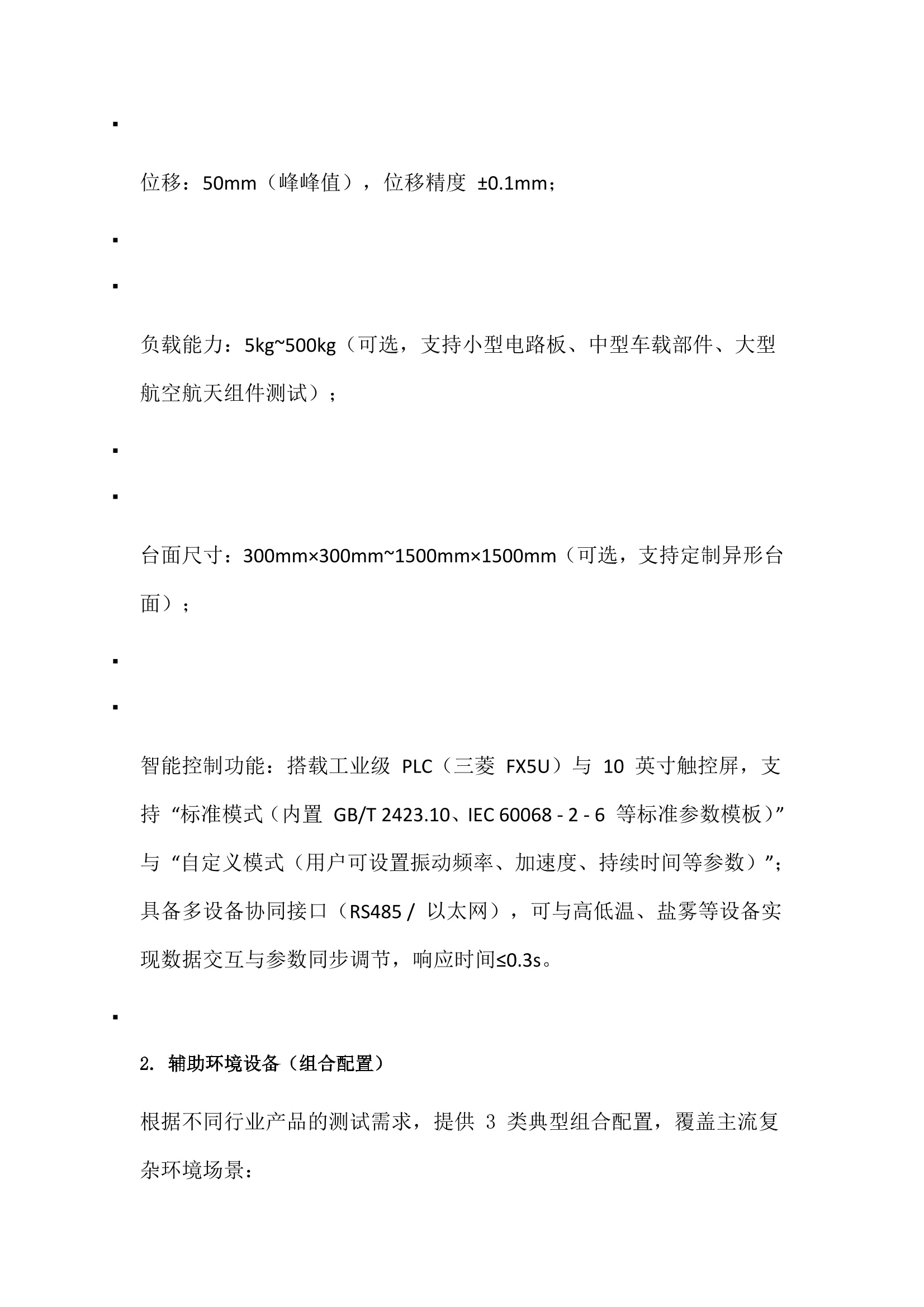

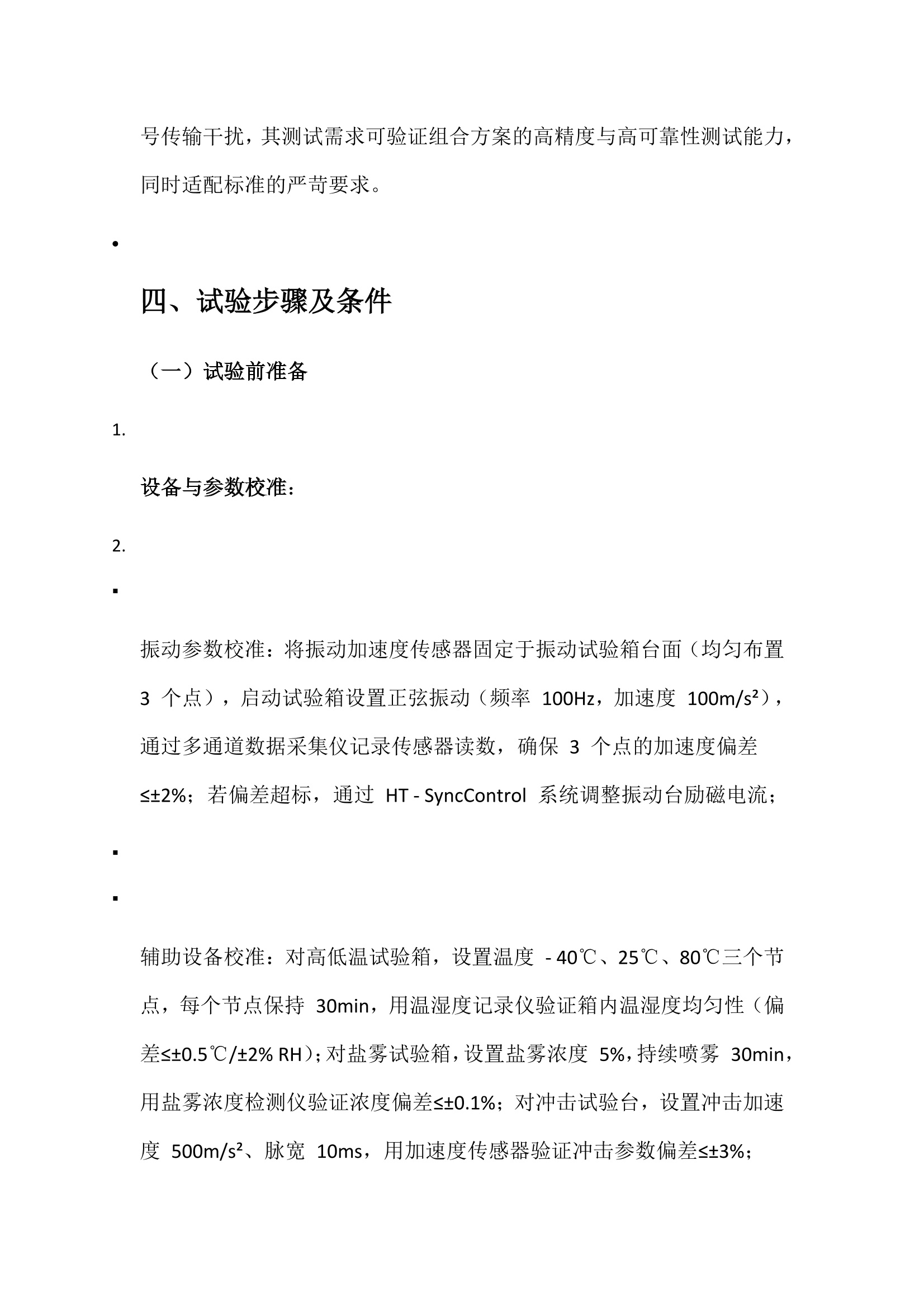

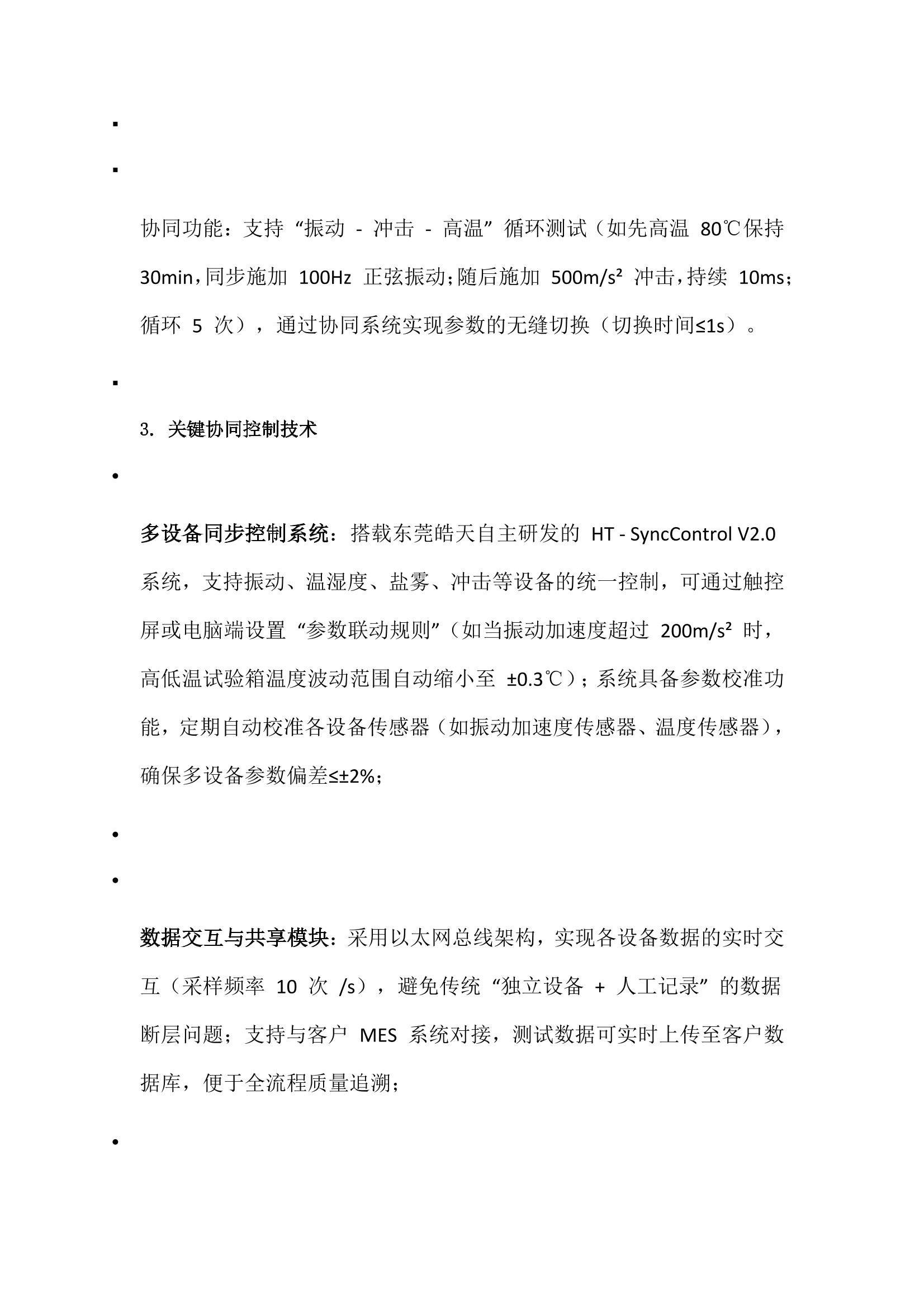

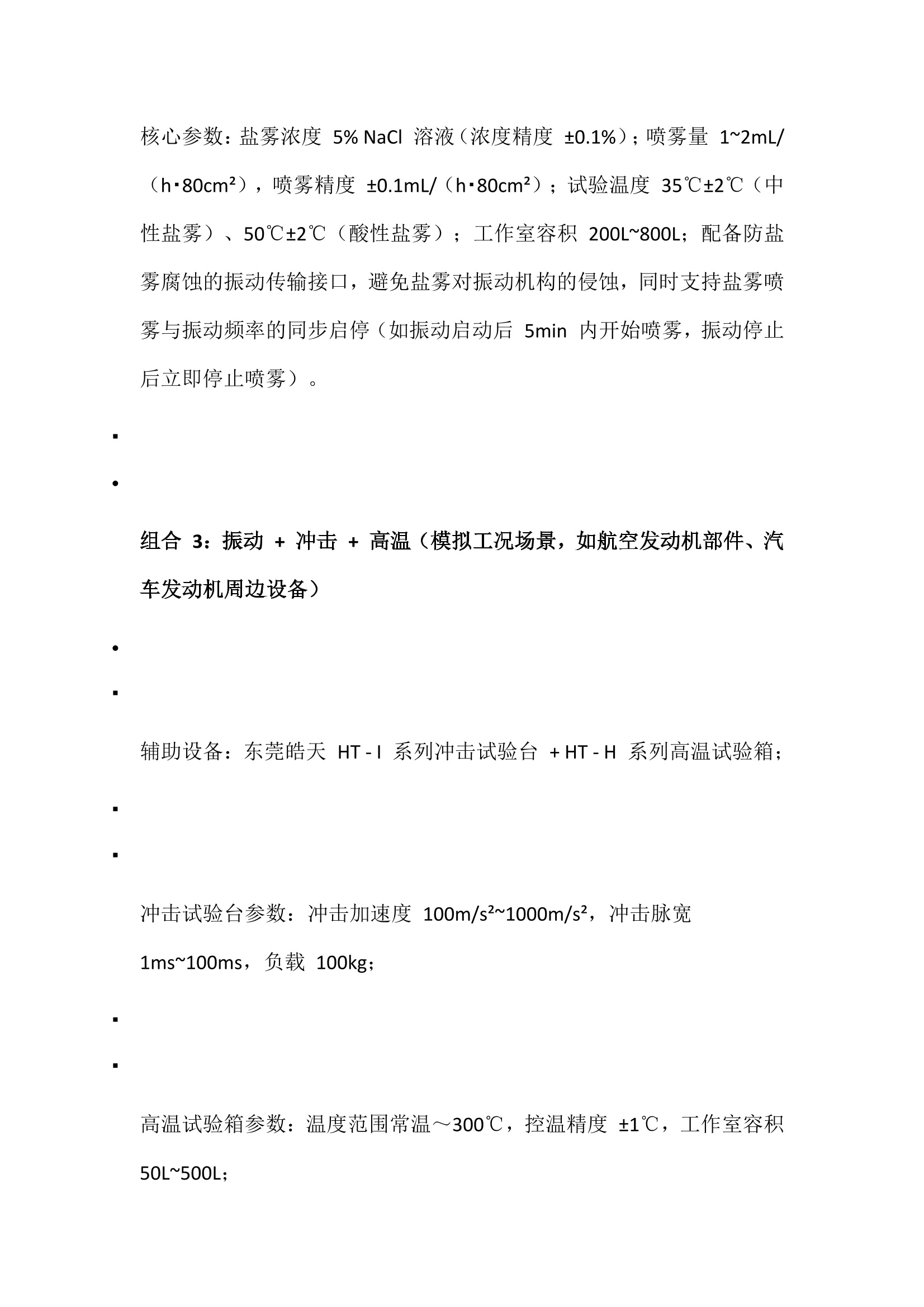

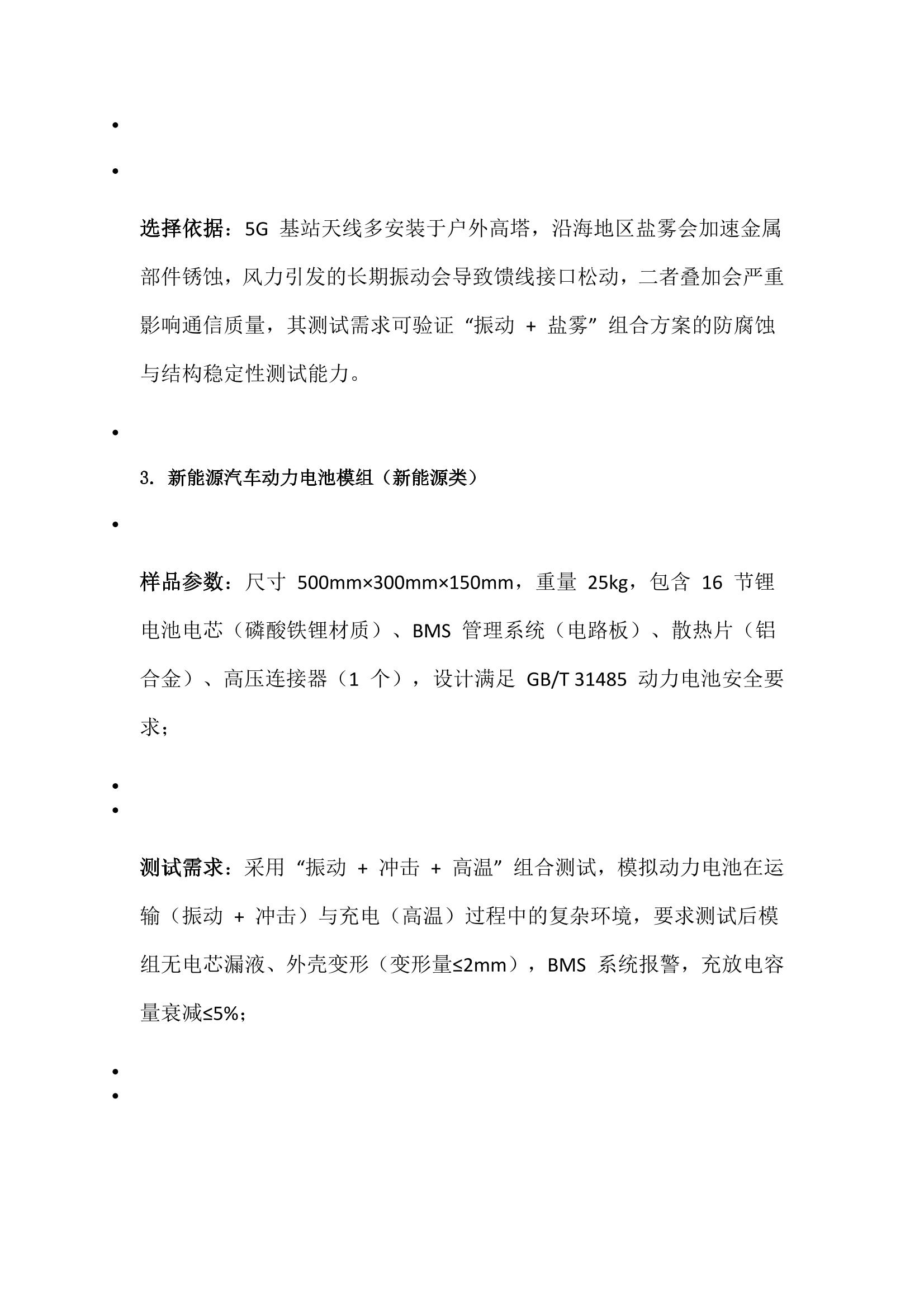

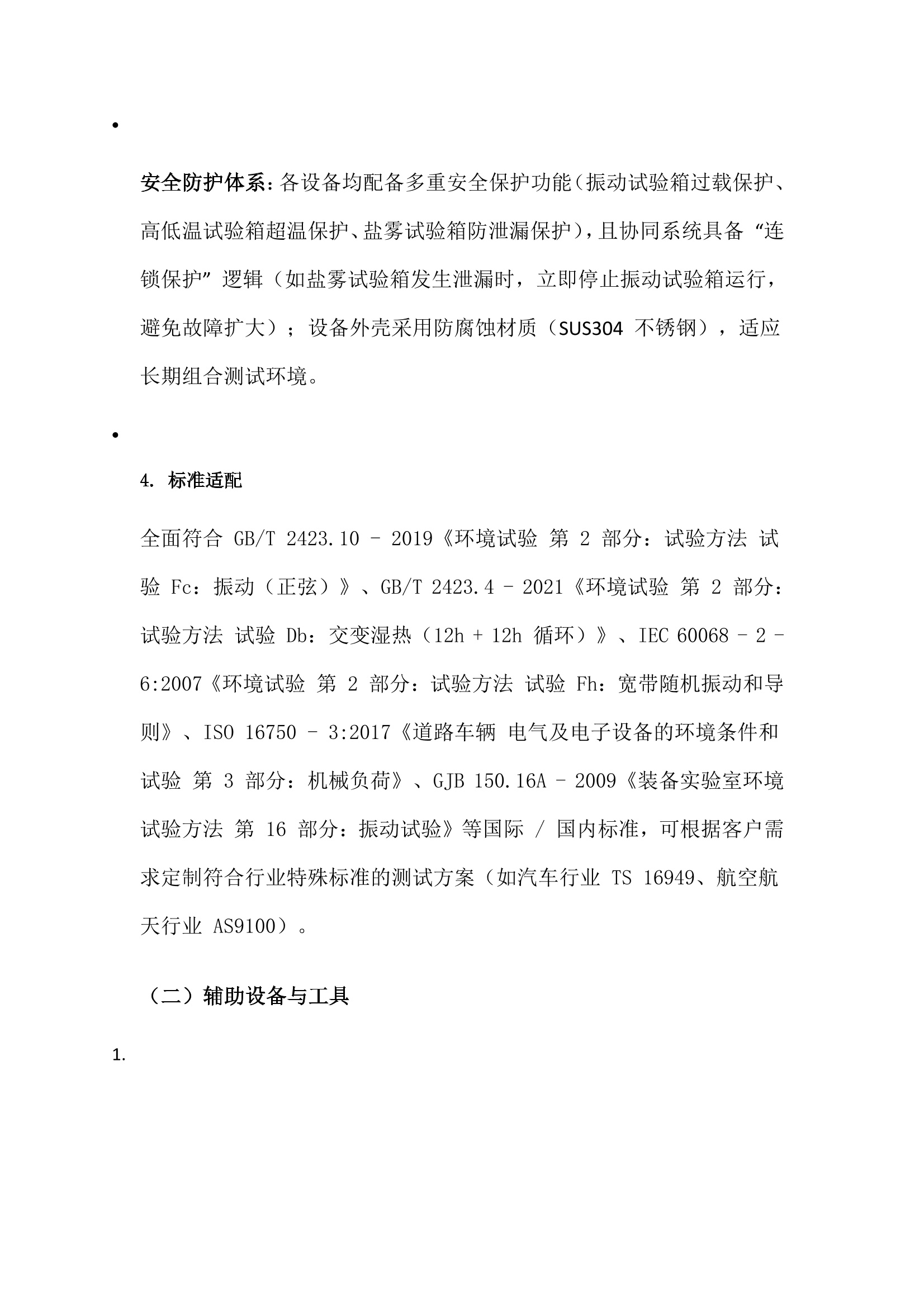

振动试验箱与其他试验设备的组合测试解决方案（东莞皓天）一、试验目的在产品全生命周期中，单一环境因素（如仅振动或仅高低温）引发的故障占比不足 30%，而振动与温湿度、盐雾、冲击等多环境因素叠加作用下，产品失效概率会提升至 65% 以上，广泛影响电子电气、汽车、航空航天、新能源等领域产品的可靠性与使用寿命。东莞皓天针对 “多环境耦合下产品故障溯源难、单一测试无法模拟真实工况、传统组合测试效率低” 的行业痛点，依托振动试验箱与多类设备的协同控制技术，制定本组合测试解决方案，核心目的包括：一是通过振动试验箱与高低温试验箱、盐雾试验箱、冲击试验台等设备的组合，模拟产品在运输（振动 + 温变）、户外使用（振动 + 盐雾 + 温湿度）、工况（振动 + 冲击 + 高温）等真实场景下的复杂环境，精准验证产品在多因素耦合作用下的性能稳定性，确保符合 GB/T 2423（电工电子产品环境试验）、IEC 60068、ISO 16750（道路车辆电气及电子设备环境条件和试验）等国际 / 国内标准要求；二是借助东莞皓天自主研发的 “多设备协同控制系统”，实现振动频率、温湿度、盐雾浓度等参数的同步调节与精准控制，减少多设备独立运行的参数偏差，提升测试重复性（误差≤±3%）与一致性；三是通过优化组合测试流程，将传统 “串联式” 测试（先振动、后高低温，总周期 48h）升级为 “并行式” 组合测试（振动与高低温同步进行，周期压缩至 24h），降低企业测试成本 30% 以上；四是建立 “多环境参数 - 产品性能衰减” 关联模型，量化分析不同环境耦合强度对产品结构强度、电气性能、材料耐久性的影响规律，助力客户提前识别设计缺陷（如焊点脱落、密封失效），规避售后故障风险，强化东莞皓天在多环境组合测试设备领域的技术地位。二、实验 / 设备条件（一）核心组合设备：东莞皓天多环境协同测试系统针对多环境耦合测试 “参数同步控制、设备协同联动、数据实时交互” 的核心需求，东莞皓天构建 “1+N” 组合测试体系（1 台核心振动试验箱 + N 台辅助环境设备），并通过协同控制系统实现一体化管理，具体设备参数与功能如下：1. 核心设备：东莞皓天 HT - V 系列智能振动试验箱作为组合测试的 “核心动力源”，HT - V 系列振动试验箱具备宽频域、高负载、精准控制的特点，适配多场景振动需求：核心参数：振动类型：正弦振动、随机振动、冲击振动、扫频振动（可自定义振动波形）；频率范围：5Hz~3000Hz（正弦振动）、5Hz~2000Hz（随机振动），频率精度 ±0.1Hz；加速度：500m/s²（正弦）、300m/s²（随机），加速度精度 ±2%；位移：50mm（峰峰值），位移精度 ±0.1mm；负载能力：5kg~500kg（可选，支持小型电路板、中型车载部件、大型航空航天组件测试）；台面尺寸：300mm×300mm~1500mm×1500mm（可选，支持定制异形台面）；智能控制功能：搭载工业级 PLC（三菱 FX5U）与 10 英寸触控屏，支持 “标准模式（内置 GB/T 2423.10、IEC 60068 - 2 - 6 等标准参数模板）” 与 “自定义模式（用户可设置振动频率、加速度、持续时间等参数）”；具备多设备协同接口（RS485 / 以太网），可与高低温、盐雾等设备实现数据交互与参数同步调节，响应时间≤0.3s。2. 辅助环境设备（组合配置）根据不同行业产品的测试需求，提供 3 类典型组合配置，覆盖主流复杂环境场景：组合 1：振动 + 高低温（模拟运输 / 户外温变振动场景）辅助设备：东莞皓天 HT - TH 系列恒温恒湿试验箱；核心参数：温度范围 - 70℃~150℃，控温精度 ±0.5℃；湿度范围 10% RH~98% RH，控湿精度 ±2% RH；工作室容积 100L~1000L（与振动试验箱台面适配）；具备与振动试验箱的协同控制接口，可实现 “振动频率上升时同步升温 / 降温” 的联动逻辑（如振动频率从 50Hz 升至 500Hz 时，温度从 25℃降至 - 40℃，同步速率 ±5℃/min）。组合 2：振动 + 盐雾（模拟海洋 / 高盐雾环境振动场景，如船舶电子、沿海地区设备）辅助设备：东莞皓天 HT - S 系列盐雾试验箱；核心参数：盐雾浓度 5% NaCl 溶液（浓度精度 ±0.1%）；喷雾量 1~2mL/（h・80cm²），喷雾精度 ±0.1mL/（h・80cm²）；试验温度 35℃±2℃（中性盐雾）、50℃±2℃（酸性盐雾）；工作室容积 200L~800L；配备防盐雾腐蚀的振动传输接口，避免盐雾对振动机构的侵蚀，同时支持盐雾喷雾与振动频率的同步启停（如振动启动后 5min 内开始喷雾，振动停止后立即停止喷雾）。组合 3：振动 + 冲击 + 高温（模拟工况场景，如航空发动机部件、汽车发动机周边设备）辅助设备：东莞皓天 HT - I 系列冲击试验台 + HT - H 系列高温试验箱；冲击试验台参数：冲击加速度 100m/s²~1000m/s²，冲击脉宽 1ms~100ms，负载 100kg；高温试验箱参数：温度范围常温～300℃，控温精度 ±1℃，工作室容积 50L~500L；协同功能：支持 “振动 - 冲击 - 高温” 循环测试（如先高温 80℃保持 30min，同步施加 100Hz 正弦振动；随后施加 500m/s² 冲击，持续 10ms；循环 5 次），通过协同系统实现参数的无缝切换（切换时间≤1s）。3. 关键协同控制技术多设备同步控制系统：搭载东莞皓天自主研发的 HT - SyncControl V2.0 系统，支持振动、温湿度、盐雾、冲击等设备的统一控制，可通过触控屏或电脑端设置 “参数联动规则”（如当振动加速度超过 200m/s² 时，高低温试验箱温度波动范围自动缩小至 ±0.3℃）；系统具备参数校准功能，定期自动校准各设备传感器（如振动加速度传感器、温度传感器），确保多设备参数偏差≤±2%；数据交互与共享模块：采用以太网总线架构，实现各设备数据的实时交互（采样频率 10 次 /s），避免传统 “独立设备 + 人工记录” 的数据断层问题；支持与客户 MES 系统对接，测试数据可实时上传至客户数据库，便于全流程质量追溯；安全防护体系：各设备均配备多重安全保护功能（振动试验箱过载保护、高低温试验箱超温保护、盐雾试验箱防泄漏保护），且协同系统具备 “连锁保护” 逻辑（如盐雾试验箱发生泄漏时，立即停止振动试验箱运行，避免故障扩大）；设备外壳采用防腐蚀材质（SUS304 不锈钢），适应长期组合测试环境。4. 标准适配全面符合 GB/T 2423.10 - 2019《环境试验 第 2 部分：试验方法 试验 Fc：振动（正弦）》、GB/T 2423.4 - 2021《环境试验 第 2 部分：试验方法 试验 Db：交变湿热（12h + 12h 循环）》、IEC 60068 - 2 - 6:2007《环境试验 第 2 部分：试验方法 试验 Fh：宽带随机振动和导则》、ISO 16750 - 3:2017《道路车辆 电气及电子设备的环境条件和试验 第 3 部分：机械负荷》、GJB 150.16A - 2009《装备实验室环境试验方法 第 16 部分：振动试验》等国际 / 国内标准，可根据客户需求定制符合行业特殊标准的测试方案（如汽车行业 TS 16949、航空航天行业 AS9100）。（二）辅助设备与工具多通道数据采集仪：型号 HT - DataAcq 800，通道数 16 路，采样频率 1Hz~10kHz，精度 ±0.1%，用于同步采集产品振动响应（加速度、位移）、电气性能（电压、电流）、温度等多维度数据；振动加速度传感器：量程 0~1000m/s²，精度 ±1%，频率响应 5Hz~5kHz，用于监测振动试验箱台面及样品表面的实际振动加速度；温湿度记录仪：采样频率 1 次 /min，温度精度 ±0.5℃，湿度精度 ±2% RH，用于验证高低温试验箱内温湿度均匀性；盐雾浓度检测仪：检测范围 0~10% NaCl，精度 ±0.05%，用于实时监测盐雾试验箱内盐雾浓度；产品性能测试仪：如电路板在线测试仪（可测试焊点导通性、元件参数）、机械强度测试仪（可测试部件抗压 / 抗拉强度），用于在组合测试过程中同步监测产品性能变化；夹具与固定装置：根据样品尺寸定制（如汽车电子模块专用夹具、航空航天部件工装），材质采用高强度铝合金（轻量化）与 SUS304 不锈钢（防腐蚀），确保样品在振动过程中无位移（位移量≤0.05mm），且不影响样品正常受力与散热。三、试验样品结合 “多环境耦合需求强、应用场景典型、覆盖多行业” 原则，选取 4 类代表性样品，涵盖小型精密部件、中型车载设备、大型工业组件，确保方案的通用性与针对性：1. 汽车电子控制单元（ECU）（汽车电子类）样品参数：尺寸 120mm×80mm×40mm，重量 0.5kg，外壳材质为工程塑料（PC + ABS），内部包含 PCB 电路板（焊接有芯片、电容、电阻等元件）、连接器（3 个，用于电源与信号传输），设计满足 ISO 16750 - 3 机械负荷标准；测试需求：采用 “振动 + 高低温” 组合测试，模拟汽车行驶过程中 ECU 面临的振动（发动机振动 + 路面颠簸）与温变（发动机舱高温 + 环境低温）耦合环境，要求测试后 ECU 无外壳开裂、内部元件脱落，通电后通信功能正常（CAN 总线通信无丢包），输出信号精度偏差≤±2%；选择依据：ECU 作为汽车核心控制部件，长期处于发动机舱的高温（80℃~120℃）与振动（50Hz~500Hz）环境，同时冬季低温（-30℃~-20℃）与振动叠加易导致焊点脱落、连接器接触不良，其组合测试需求典型，可验证 “振动 + 高低温” 组合方案的有效性。2. 户外 5G 基站天线（通信设备类）样品参数：尺寸 600mm×400mm×150mm，重量 8kg，外壳材质为铝合金（表面阳极氧化），内部包含天线振子（金属材质）、馈线（同轴电缆）、防水接口（2 个），设计防护等级 IP65，需承受沿海地区盐雾与风力振动；测试需求：采用 “振动 + 盐雾” 组合测试，模拟基站天线在沿海地区面临的盐雾（海洋大气盐雾浓度）与风力振动（10Hz~100Hz）耦合环境，要求测试后天线外壳无锈蚀（锈蚀面积≤0.1%），馈线接口无接触不良，信号增益衰减≤0.5dB；选择依据：5G 基站天线多安装于户外高塔，沿海地区盐雾会加速金属部件锈蚀，风力引发的长期振动会导致馈线接口松动，二者叠加会严重影响通信质量，其测试需求可验证 “振动 + 盐雾” 组合方案的防腐蚀与结构稳定性测试能力。3. 新能源汽车动力电池模组（新能源类）样品参数：尺寸 500mm×300mm×150mm，重量 25kg，包含 16 节锂电池电芯（磷酸铁锂材质）、BMS 管理系统（电路板）、散热片（铝合金）、高压连接器（1 个），设计满足 GB/T 31485 动力电池安全要求；测试需求：采用 “振动 + 冲击 + 高温” 组合测试，模拟动力电池在运输（振动 + 冲击）与充电（高温）过程中的复杂环境，要求测试后模组无电芯漏液、外壳变形（变形量≤2mm），BMS 系统报警，充放电容量衰减≤5%；选择依据：动力电池是新能源汽车核心部件，运输过程中的颠簸振动（20Hz~200Hz）、装卸过程中的冲击（300m/s²）、充电过程中的高温（45℃~55℃）三者耦合，易引发电芯短路、热失控等安全事故，其组合测试需求直接关系产品安全性，可验证 “振动 + 冲击 + 高温” 组合方案的工况测试能力。4. 航空航天导航模块（航空航天类）样品参数：尺寸 80mm×60mm×30mm，重量 0.3kg，外壳材质为钛合金（高强度、轻量化），内部包含 GPS 芯片、陀螺仪、信号处理器，设计满足 GJB 150环境标准，需承受飞行过程中的振动与温变；测试需求：采用 “振动 + 高低温” 组合测试，模拟导航模块在飞行过程中面临的宽频振动（50Hz~2000Hz）与温变（-55℃~85℃）耦合环境，要求测试后模块定位精度偏差≤1m（静态），陀螺仪漂移率≤0.1°/h，无电气性能故障；选择依据：航空航天导航模块对精度与可靠性要求高，飞行过程中的发动机振动（高频）与高空温变（低温）叠加，易导致芯片焊点疲劳、信号传输干扰，其测试需求可验证组合方案的高精度与高可靠性测试能力，同时适配标准的严苛要求。四、试验步骤及条件（一）试验前准备设备与参数校准：振动参数校准：将振动加速度传感器固定于振动试验箱台面（均匀布置 3 个点），启动试验箱设置正弦振动（频率 100Hz，加速度 100m/s²），通过多通道数据采集仪记录传感器读数，确保 3 个点的加速度偏差≤±2%；若偏差超标，通过 HT - SyncControl 系统调整振动台励磁电流；辅助设备校准：对高低温试验箱，设置温度 - 40℃、25℃、80℃三个节点，每个节点保持 30min，用温湿度记录仪验证箱内温湿度均匀性（偏差≤±0.5℃/±2% RH）；对盐雾试验箱，设置盐雾浓度 5%，持续喷雾 30min，用盐雾浓度检测仪验证浓度偏差≤±0.1%；对冲击试验台，设置冲击加速度 500m/s²、脉宽 10ms，用加速度传感器验证冲击参数偏差≤±3%；协同系统调试：启动 HT - SyncControl V2.0 系统，绑定样品编号、测试标准（如 ISO 16750 - 3）、组合测试模式（如 “振动 + 高低温”），设置各设备参数联动规则（如振动频率从 50Hz 升至 500Hz 时，温度从 25℃线性降至 - 40℃，升温速率 5℃/min）；连接产品性能测试仪（如 ECU 的 CAN 总线测试仪、动力电池的充放电测试仪），调试数据同步采集功能（确保振动数据与产品性能数据的时间戳偏差≤0.1s）。样品预处理与安装：样品检查：用产品性能测试仪检测样品初始性能（如 ECU 的通信功能、动力电池的容量），记录初始参数；对样品关键部位（如 ECU 的焊点、动力电池的电芯接口）进行外观检查（拍照存档），粘贴应变片（精度 ±1με）与温度传感器（精度 ±0.5℃），用于监测测试过程中的应力与温度变化；样品密封与防护：对样品非测试部位（如航空航天导航模块的调试接口，以上方案仅供参考，在实际试验过程中，可根据具体的试验需求、资源条件以及产品的特性进行适当调整与优化。
