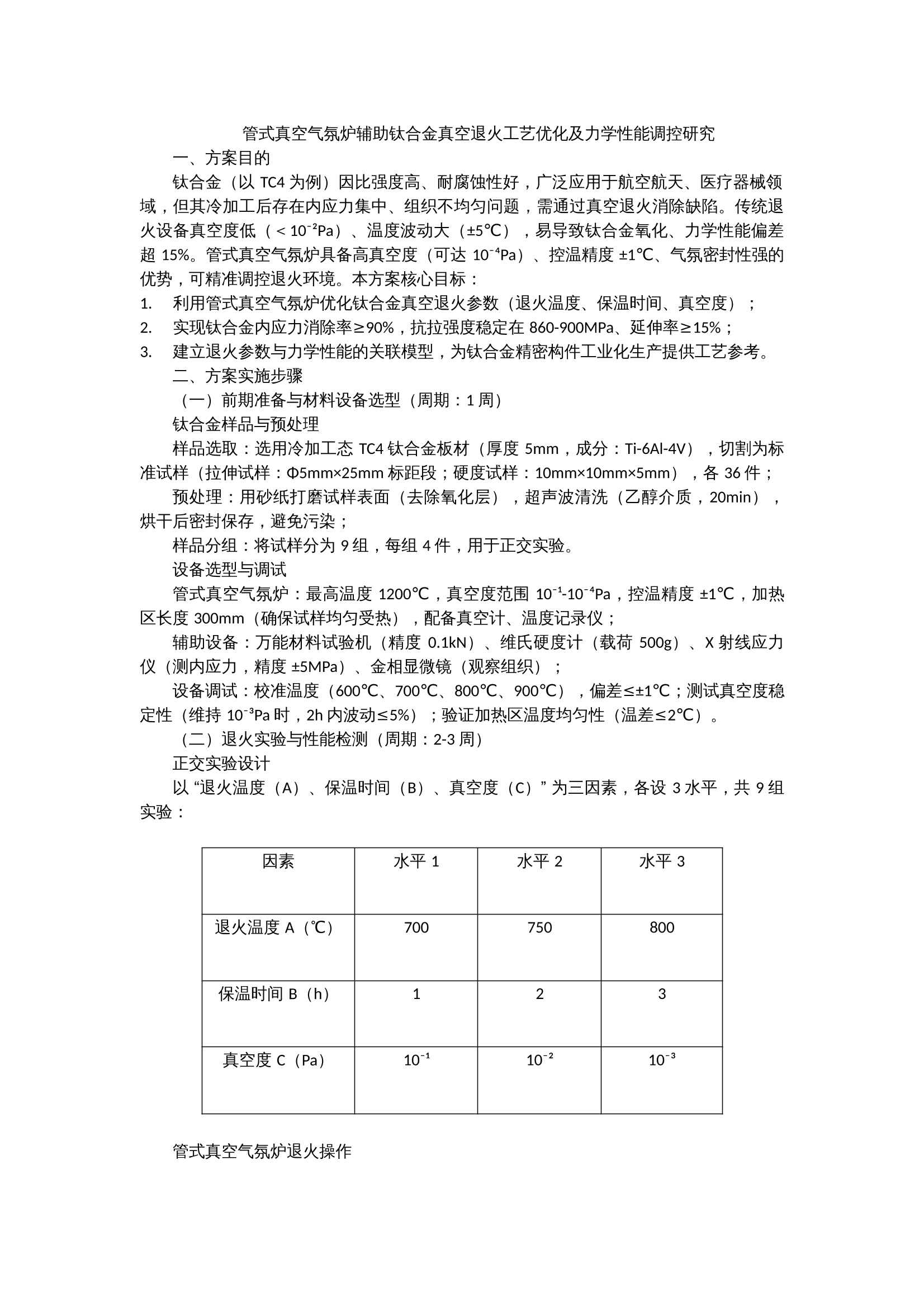

管式真空气氛炉辅助钛合金真空退火工艺优化及力学性能调控研究

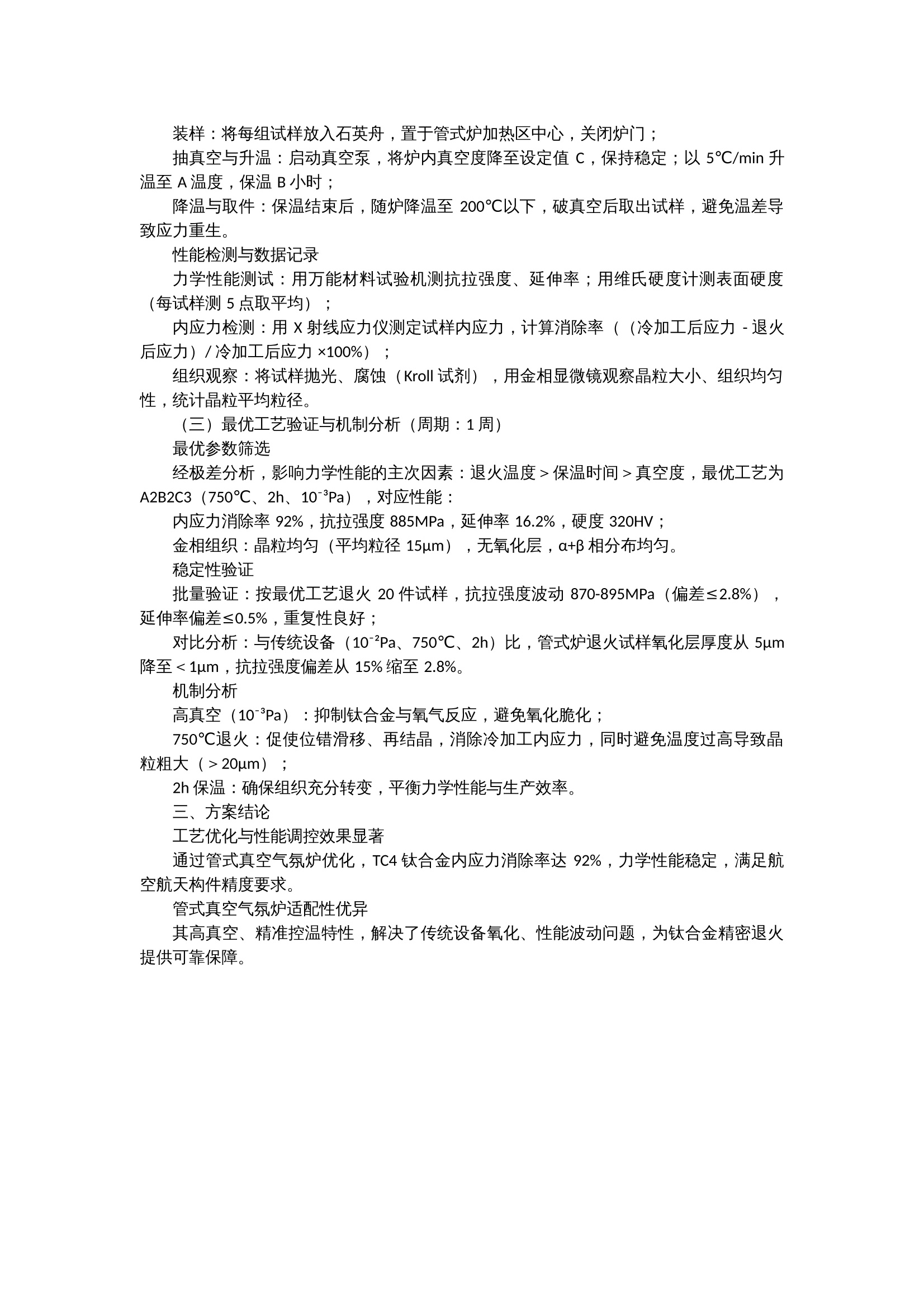

管式真空气氛炉辅助钛合金真空退火工艺优化及力学性能调控研究一、方案目的钛合金（以 TC4 为例）因比强度高、耐腐蚀性好，广泛应用于航空航天、医疗器械领域，但其冷加工后存在内应力集中、组织不均匀问题，需通过真空退火消除缺陷。传统退火设备真空度低（＜10⁻²Pa）、温度波动大（±5℃），易导致钛合金氧化、力学性能偏差超 15%。管式真空气氛炉具备高真空度（可达 10⁻⁴Pa）、控温精度 ±1℃、气氛密封性强的优势，可精准调控退火环境。本方案核心目标：1. 利用管式真空气氛炉优化钛合金真空退火参数（退火温度、保温时间、真空度）；2. 实现钛合金内应力消除率≥90%，抗拉强度稳定在 860-900MPa、延伸率≥15%；3. 建立退火参数与力学性能的关联模型，为钛合金精密构件工业化生产提供工艺参考。二、方案实施步骤（一）前期准备与材料设备选型（周期：1 周）钛合金样品与预处理样品选取：选用冷加工态 TC4 钛合金板材（厚度 5mm，成分：Ti-6Al-4V），切割为标准试样（拉伸试样：Φ5mm×25mm 标距段；硬度试样：10mm×10mm×5mm），各 36 件；预处理：用砂纸打磨试样表面（去除氧化层），超声波清洗（乙醇介质，20min），烘干后密封保存，避免污染；样品分组：将试样分为 9 组，每组 4 件，用于正交实验。设备选型与调试管式真空气氛炉：最高温度 1200℃，真空度范围 10⁻¹-10⁻⁴Pa，控温精度 ±1℃，加热区长度 300mm（确保试样均匀受热），配备真空计、温度记录仪；辅助设备：万能材料试验机（精度 0.1kN）、维氏硬度计（载荷 500g）、X 射线应力仪（测内应力，精度 ±5MPa）、金相显微镜（观察组织）；设备调试：校准温度（600℃、700℃、800℃、900℃），偏差≤±1℃；测试真空度稳定性（维持 10⁻³Pa 时，2h 内波动≤5%）；验证加热区温度均匀性（温差≤2℃）。（二）退火实验与性能检测（周期：2-3 周）正交实验设计以 “退火温度（A）、保温时间（B）、真空度（C）” 为三因素，各设 3 水平，共 9 组实验：因素水平 1水平 2水平 3退火温度 A（℃）700750800保温时间 B（h）123真空度 C（Pa）10⁻¹10⁻²10⁻³管式真空气氛炉退火操作装样：将每组试样放入石英舟，置于管式炉加热区中心，关闭炉门；抽真空与升温：启动真空泵，将炉内真空度降至设定值 C，保持稳定；以 5℃/min 升温至 A 温度，保温 B 小时；降温与取件：保温结束后，随炉降温至 200℃以下，破真空后取出试样，避免温差导致应力重生。性能检测与数据记录力学性能测试：用万能材料试验机测抗拉强度、延伸率；用维氏硬度计测表面硬度（每试样测 5 点取平均）；内应力检测：用 X 射线应力仪测定试样内应力，计算消除率（（冷加工后应力 - 退火后应力）/ 冷加工后应力 ×100%）；组织观察：将试样抛光、腐蚀（Kroll 试剂），用金相显微镜观察晶粒大小、组织均匀性，统计晶粒平均粒径。（三）最优工艺验证与机制分析（周期：1 周）最优参数筛选经极差分析，影响力学性能的主次因素：退火温度＞保温时间＞真空度，最优工艺为A2B2C3（750℃、2h、10⁻³Pa），对应性能：内应力消除率 92%，抗拉强度 885MPa，延伸率 16.2%，硬度 320HV；金相组织：晶粒均匀（平均粒径 15μm），无氧化层，α+β 相分布均匀。稳定性验证批量验证：按最优工艺退火 20 件试样，抗拉强度波动 870-895MPa（偏差≤2.8%），延伸率偏差≤0.5%，重复性良好；对比分析：与传统设备（10⁻²Pa、750℃、2h）比，管式炉退火试样氧化层厚度从 5μm 降至＜1μm，抗拉强度偏差从 15% 缩至 2.8%。机制分析高真空（10⁻³Pa）：抑制钛合金与氧气反应，避免氧化脆化；750℃退火：促使位错滑移、再结晶，消除冷加工内应力，同时避免温度过高导致晶粒粗大（＞20μm）；2h 保温：确保组织充分转变，平衡力学性能与生产效率。三、方案结论工艺优化与性能调控效果显著通过管式真空气氛炉优化，TC4 钛合金内应力消除率达 92%，力学性能稳定，满足航空航天构件精度要求。管式真空气氛炉适配性优异其高真空、精准控温特性，解决了传统设备氧化、性能波动问题，为钛合金精密退火提供可靠保障。
